Dragers richten

Gebruik deze tool om de stand van een drager te wijzigen, te roteren rond zijn ankerpunt en te offsetten van zijn ankerpunt.

Klik op Richten in de groep Dragers op het tabblad Voorbereiden.
Selecteer een drager in de boomstructuur of het venster Ontwerp.

Klik op Weergeven in de groep Dragers en wijzig de weergavemodus naar Vaste dragers, terwijl de tool Richten actief is. Dit wilt u mogelijk doen, zodat u de balk kunt zien.
(Optioneel) Klik op de toolguide Naar een object richten of houdt de toets Alt ingedrukt en selecteer een referentie-object en de drager wordt gericht naar de geprojecteerde Z-richting van het vlak van het geselecteerde object.

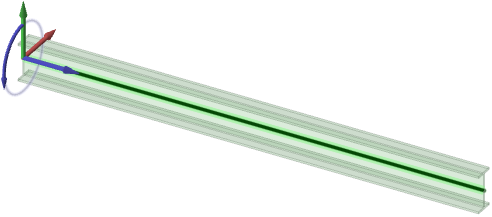

Gebruik de blauwe pijlen om de stand van de balk te wijzigen:
- Klik op de rechte blauwe pijl (X-as) om de stand van de drager om te keren.
- Sleep de gebogen blauwe pijl om de drager rond zijn ankerpunt te draaien.
- Dubbelklik op de gebogen blauwe pijl om de drager 90° te draaien.
- Sleep de rode of groene pijlen (Y- en Z-assen) om de drager te buigen.

De volgende toolguides helpen u om het proces te doorlopen:

	De toolguide Selecteren is standaard actief. Met deze toolguide kunt u het dragerobject selecteren dat u opnieuw wilt richten.
	Met de toolguide Richten naar object kunt u een vlak, rand of as selecteren en de drager in die richting richten.

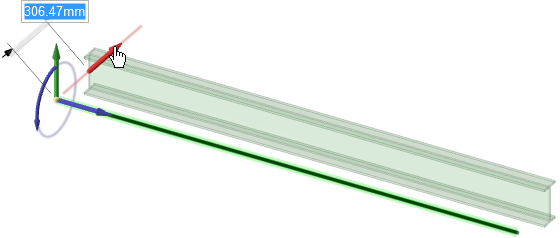

Een drager langs de Y-as buigen.
