Deeldoorsnedeweergaven

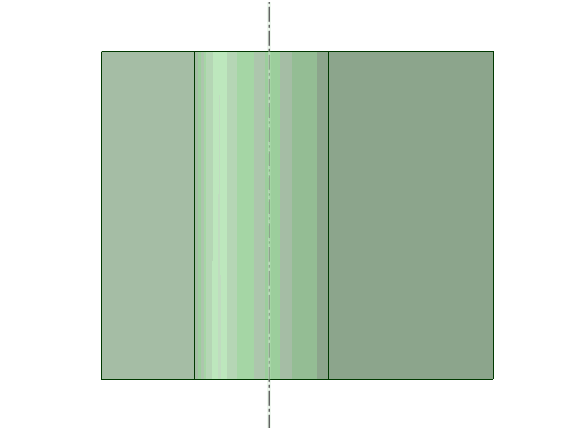

Deeldoorsneden geven interne details weer in een deel van een bestaande weergave. U selecteert een verbindingspunt in de weergave, stelt de diepte van de doorsnede in en schetst een doorsnedegrens. Het gebied binnen de grens wordt uitgesneden tot aan de doorsnedediepte om de binnengelegen details bloot te leggen.

Een deeldoorsnedeweergave maken

1. Stel het verbindingspunt in door een punt ergens op een model binnen de tekenweergave te selecteren.

2. Stel de diepte in.

   • De standaardwaarde is nul.

   • Als het verbindingspunt zich op een gat-as bevindt, wordt met een diepte van nul een doorsnede door het midden van het gat gemaakt.

3. Kies het grenstype:

   • CirkelAfgeronde hoek bij de kruising van twee lijnen of randen. Afronding refereert aan een exterieurhoek; een interieurhoek is bekend als een fillet. Afrondingen een fillets worden beiden afrondingen genoemd. Raadpleeg Fillet, Ronding met constante radius, Ronding met variabele radius.

   • SplineEen doorlopende, gekromde lijn, zonder scherpe grenzen (d.w.z. zonder hoekpunten). Maak een spline door een set punten te definiëren met gebruik van de tool Spline. Een spline wordt een rand als u deze trekt met de tool Trekken.

4. Schets de doorsnedegrens.

5. De weergave wordt gemaakt.

De lijnstijl van de weergavegrens wijzigen

1. Open SpaceClaim-opties
2. Klik op Details
3. Open de pagina Algemene opties
4. Selecteer in Lijnstijlopties Snijranden deeldoorsnede
5. Kies uit:
   • Dun
   • Middeldik
   • Dik

De weergave van een deeldoorsnede wijzigen

1. Beweeg met de muisaanwijzer over de snijgrens om deze ten behoeve van de selectie vooraf te markeren.
2. Selecteer de grens
3. Voer een van de volgende handelingen uit:
   • Sleep de grens om de grootte van het gebied te wijzigen
   • Selecteer het anker en sleep het naar een nieuwe locatie
   • Wijzig de diepte in het deelvenster Eigenschappen
   • Wis de doorsnede
