Gebroken aanzichten

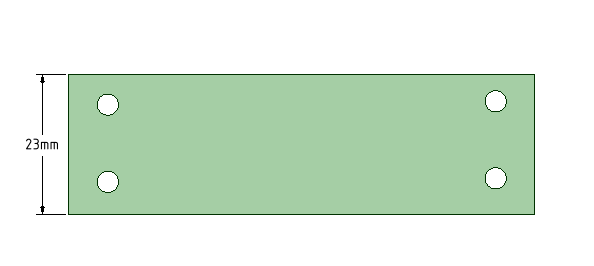

Gebroken aanzichten zijn een manier om lange aanzichten in te korten zonder de schaal te veranderen.

Als u een aanzicht breekt, wordt er een nieuw aanzicht gemaakt en zowel het origineel als het nieuwe aanzicht worden omgezet in gedeeltelijke aanzichten. Er wordt een uitlijning opgezet die overeenkomt met de snij-oriëntatie.

Een gebroken aanzicht met een rechte lijnbreuk maken

1. Vink de optie Lijnstijl in de sectie Algemeen van de optie Details aan.

   • Onder Type object, selecteer Gebroken aanzicht knippen randen

   • Stel de stijl, dikte, kleur en het gebied in

2. Klik op de tool Gebroken   in het tabblad DetailAspecten van een ontwerp die zijn geïntegreerd om met anderen te communiceren of het ontwerp in te dienen voor herziening. Gebruik de tools op het tabblad Details om ontwerp te annoteren, tekenbladen te maken en ontwerpwijzigingen te herzien. U kunt de detailinstellingen aanpassen om te voldoen aan de normen of uw eigen aangepaste stijl maken. van de groep Aanzichten.

3. Stel de volgende opties in (worden onthouden voor de gehele sessie):

   • Snijrichting: Horizontaal, Verticaal of Uitgelijnd naar Geometrie.

   • Breuklijn: stel dit in op Rechte snijding (de andere optie is SplineEen doorlopende, gekromde lijn, zonder scherpe grenzen (d.w.z. zonder hoekpunten). Maak een spline door een set punten te definiëren met gebruik van de tool Spline. Een spline wordt een rand als u deze trekt met de tool Trekken.-snijding vrije hand)

   • Standaard ruimte: stelt de initiële ruimte tussen gebroken aanzichtstukken in.

4. Kies een locatie voor de eerste snijlijn. Een blauwe lijn markeert de snijlocatie. Indien Snijrichting is ingesteld op Uitgelijnd naar Geometrie, is de snijrichting loodrecht t.o.v. de geselecteerde geometrie.

5. Kies een locatie voor de tweede snijlijn om de aanzichtbreuk te maken. Een blauwe lijn markeert de snijlocatie. Indien Snijrichting is ingesteld op Uitgelijnd naar Geometrie zal de snijrichting parallel zijn aan de eerste snijlijn.

6. Het aanzicht wordt gemaakt met de standaard ruimte ingesteld in de opties Gebroken Aanzichten.

7. Druk op Esc of strong>S om de tool te verlaten.

Een Gebroken aanzicht maken met een geschetste splinebreuk

1. Klik op de tool Gebroken in het tabblad Details van de groep Aanzichten.

2. Stel de volgende opties in (worden onthouden voor de gehele sessie):

   • Snijrichting: Horizontaal, Verticaal of Uitgelijnd naar Geometrie.

   • Breuklijn: stel dit in op SplineEen doorlopende, gekromde lijn, zonder scherpe grenzen (d.w.z. zonder hoekpunten). Maak een spline door een set punten te definiëren met gebruik van de tool Spline. Een spline wordt een rand als u deze trekt met de tool Trekken.-snijding vrije hand (de andere optie is Rechte snijding)

   • Standaard ruimte: stelt de initiële ruimte tussen gebroken aanzichtstukken in.

3. Kies een locatie voor de breuk. U gaat naar de spline-schetsmodus.

4. Schets de spline en dubbelklik om de spline af te werken.

5. De breukspline wordt in blauw weergegeven. Als u een andere spline wilt schetsen, moet u de tool opnieuw opstarten.

6. Kies een locatie voor de tweede spline.

7. Het aanzicht wordt gemaakt met de standaard ruimte ingesteld in de opties Gebroken Aanzichten.

8. Druk op Esc of S om de tool af te sluiten.

Werken met gebroken aanzichten

• Beide breuklocaties moeten op hetzelfde aanzicht worden geselecteerd (dit wordt automatisch door de tool doorgevoerd).

• U kunt meerdere breuken in een aanzicht maken.

• Als u een nieuwe breuk in een aanzicht maakt, kunnen de breuklijnen geen bestaande breuklijnen kruisen.

Een gebroken aanzicht verwijderen

1. Als de tool Selecteren is geopend, beweeg de muis over de breuk.
2. Er wordt een greep weergegeven.



3. Selecteer en verwijder de greep.
   • De breuk is verwijderd
   • Het aanzicht is tevens verwijderd

Om de hoek van een bestaande snijlijn te wijzigen

1. Selecteer de breuklijn
2. Wijzig de eigenschap HoekRaadpleeg Fillet (interieurhoek) of Ronding (exterieurhoek)
3. Beide zijden worden afgeschuind met de opgegeven hoeveelheid, relatief aan de originele snede.

Een set gebroken aanzichten verplaatsen

1. Dubbelklik op een aanzicht in de set.
2. Alle aanzichtdelen zijn gemarkeerd.



3. Verplaats de aanzichten indien nodig.
