Een bol maken

U kunt snel een bol maken met gebruik van de tool Bol.

Een bol maken

Selecteer de tool Bol vanuit de groepReverse Engineering van het tabblad Invoegen.
(Optioneel) Klik op Niet samenvoegen in het deelvenster Eigenschappen, als u de bol niet wilt samenvoegen met bestaande objecten.
(Optioneel) Klik op Knippen in het deelvenster Eigenschappen als u materiaal uit bestaande objecten wilt verwijderen op plaatsen waar deze de bol overlappen.
Klik om het middelpunt van de bol in te stellen en het vlak waarin de radius van de bol is ingesteld.

Als u uw muis verplaatst, kunt u een voorbeeld van de bol zien. Het maken van bollen werkt het best als u de cursor in de Y-richting van het vlak verplaatst, die wordt aangegeven door de eerste klik.
Klik om de radius van de bol in te stellen.

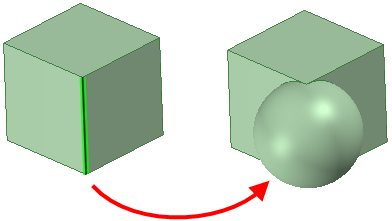

Een bol over een zijde of rand maken

Selecteer een of meerdere zijden of randen.
Selecteer de tool Bol vanuit de lintgroep Aanmaken in het menu Vormen van het tabblad Invoegen.

Er wordt een bol gemaakt die minimaal het geselecteerde aantal zijden en/of randen bedekt.

Opties

De volgende opties zijn beschikbaar in de tool Bol.

Toevoegen	Materiaal toevoegen om een vaste bol te maken.
Knippen	Verwijder materiaal als de bol een ander object kruist.
Niet samenvoegen	Maakt een bol zonder deze in andere objecten samen te voegen, zelfs als de bol een bestaand object kruist.
Alleen object bij dichtstbijzijnde kant	Voeg alleen materiaal toe aan de dichtstbijzijnde kant als de bol met een ander object kruist.

Voorbeelden

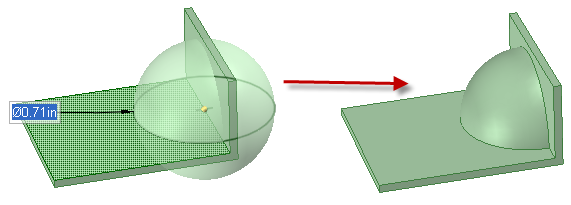

Gebruik de optie Alleen object bij dichtstbijzijnde kant om bolmateriaal alleen toe te voegen aan de dichtstbijzijnde kant van een dunne plaatsingswand

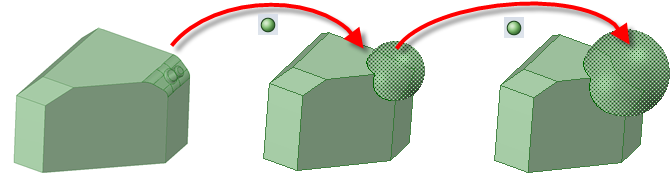

Een bol over een vlak of rand maken

Selecteer vlakken en klik op de tool Bol om een bol te maken. Klik vervolgens meerdere keren op de tool Bol om de geselecteerde bol te vergroten
