Het UV-raster van een zijde weergeven

Gebruik de tool RasterRaadpleeg Schetsraster om de curves weer te geven die een zijde of oppervlak in uw ontwerp definiëren. Deze tool geeft een visuele weergave van de mathematische expressie van het oppervlak weer. De rasterlijnen vertegenwoordigen de mathematische expressie die gebruikt wordt om het oppervlak te genereren. U kunt dit gebruiken om een oppervlak van lage kwaliteit te identificeren. Bijvoorbeeld, een zijde kan er prima uitzien, maar de onderliggende mathematische weergave is onnodig gecompliceerd of slechts geparametreerd. U krijgt bij het gebruik van andere tools problemen met deze zijde.

Als u een zijde met onderliggende problemen ontdekt, kunt u de zijde verwijderen, vervolgens de tool VullenGebruik de tool Vullen om de geometrie te vereenvoudigen of op te ruimen door omringende zijden te verlengen om een selectie te elimineren. De geselecteerde regio wordt ingevuld of hersteld met het omringende oppervlak of de omringende vaste vorm. gebruiken met de optie Patch vermengen of de tool Vervangen om een nieuwe zijde te genereren.

Een zijde of oppervlakraster bekijken

1. Klik op RasterRaadpleeg Schetsraster in de groep KwaliteitTools voor het detecteren van abnormaliteiten of afbrekingen in oppervlakken. op het tabblad MetenTools voor het weergeven van afmetingseigenschappen van de randen, zijden en vaste vormen in uw ontwerp..

2. Selecteer een zijde of oppervlak. Ctrl+klik om het raster op meerdere zijden en oppervlakken weer te geven.

   Klik in een leeg gebied in het venster Ontwerp2D- of 3D-model dat minimaal één component van het bovenste niveau bevat. om het raster te verbergen.

Opties

De volgende optie is beschikbaar met de analysetool RasterRaadpleeg Schetsraster:

Voorbeelden

Zijderasters met raster-arcering, checker-arcering en draad

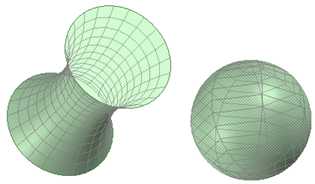

Zijderasters weergegeven op een vermengde zijde en op een bol
