Tutorial Groepen en bematingen gebruiken in ANSYS

Met deze tutorial leert u hoe u groepen aanmaakt in SpaceClaim om wijzigingen in ANSYS Workbench door te voeren.

Stap 1: Open het document

1. Klik op de volgende link en sla het bestand op uw computer op: keychain.scdoc.

2. Open het document in SpaceClaim.

   Het ontwerp ziet er als volgt uit:



Als u gebruik maakt van de online-help, wordt het model als zip-bestand gedownload. Dit bestand moet op uw schijf worden opgeslagen en de extensie moet worden gewijzigd van “.zip” in “.scdoc”

Tutorial Groepen en bematingen gebruiken in ANSYS: Stap 2

U vindt het tabblad GroepenSets van objecten die verschijnen in het tabblad Groepen. U kunt een groep maken vanuit een set geselecteerde objecten. Informatie zoals Selectie, Alt ingedrukt houden + selecteren, verankering verplaatsen, as, en liniaalbemating is allemaal opgeslagen binnen de groep. in hetzelfde deelvenster als de boomstructuur, links in het venster SpaceClaim. Raadpleeg Werken met groepen voor meer informatie over groepen en het deelvenster GroepenSets van objecten die verschijnen in het tabblad Groepen. U kunt een groep maken vanuit een set geselecteerde objecten. Informatie zoals Selectie, Alt ingedrukt houden + selecteren, verankering verplaatsen, as, en liniaalbemating is allemaal opgeslagen binnen de groep..

GroepenSets van objecten die verschijnen in het tabblad Groepen. U kunt een groep maken vanuit een set geselecteerde objecten. Informatie zoals Selectie, Alt ingedrukt houden + selecteren, verankering verplaatsen, as, en liniaalbemating is allemaal opgeslagen binnen de groep. kunnen leidende bematingen en selecties met naam omvatten. U kunt in ANSYS Workbench deze beide groepstypen gebruiken.

Een selectiegroep met naam stelt u in staat om in SpaceClaim of ANSYS Workbench snel een groep vlakken of randen te selecteren.

Selecties met naam maken

1. Selecteer de twee cilindervormige gaten aan de rechterkant van het model:



2. Klik in het deelvenster GroepenSets van objecten die verschijnen in het tabblad Groepen. U kunt een groep maken vanuit een set geselecteerde objecten. Informatie zoals Selectie, Alt ingedrukt houden + selecteren, verankering verplaatsen, as, en liniaalbemating is allemaal opgeslagen binnen de groep. op Groep maken of druk op Ctrl+G).

   In het deelvenster verschijnt onder Selecties met naam Groep 1.

   Selecties met naam worden naar ANSYS verzonden en de vlakken kunnen worden gebruikt voor steunen of lasten.

3. Selecteer een paar oppervlakken op de groene vaste vorm:



4. Klik op Groep maken .

   In het deelvenster verschijnt onder Selecties met naam Groep 2.

5. Rechtsklik op de groepen en wijzig de naam Groep1 in gaten en Groep2 in steun:







   Deze namen maken het makkelijker om de groepen te herkennen als u met de ontwerpen in ANSYS werkt.

Tutorial Groepen en bematingen gebruiken in ANSYS: Stap 3

Leidende bematingsgroepen kunnen in ANSYS worden gebruikt om uw ontwerp te wijzigen zonder terug te hoeven gaan naar SpaceClaim en de wijzigingen naar ANSYS over te brengen.

Leidende bematingen maken

1. Selecteer de ronding aan de linkerkant van het model:







2. Klik in het deelvenster GroepenSets van objecten die verschijnen in het tabblad Groepen. U kunt een groep maken vanuit een set geselecteerde objecten. Informatie zoals Selectie, Alt ingedrukt houden + selecteren, verankering verplaatsen, as, en liniaalbemating is allemaal opgeslagen binnen de groep. op Groep maken .

   Er is een leidende bemating gemaakt in plaats van een selectie met naam. Deze leidende bemating kan worden gebruikt om de radius van de ronding te wijzigen. Dit komt doordat de geselecteerde zijde een ronding is, met een bematingseigenschap die kan worden ingesteld vanuit het deelvenster Eigenschappen.

3. Klik op het tabblad Ontwerp2D- of 3D-model dat minimaal één component van het bovenste niveau bevat. in de groep Bewerken op TrekkenEen tool die gebruikt wordt om de geometrie te verstoren of te vervormen. Gebruik de tool Trekken voor het offsetten, extruderen, sweepen, schetsen en vermengen van zijden, of om randen af te ronden, af te schuinen of te extruderen. Bij het omzetten van een schets naar 3D, maakt het trekken van een lijn een oppervlak en het trekken van een oppervlak maakt een vaste vorm..

4. Selecteer het gat aan de rechterkant van het model:





   Merk op dat er een bemating op het scherm staat. Als er een bemating wordt weergegeven en u creëert een groep, dan creëert u meestal een leidende bemating.

5. Klik op Groep maken .

   GroepenSets van objecten die verschijnen in het tabblad Groepen. U kunt een groep maken vanuit een set geselecteerde objecten. Informatie zoals Selectie, Alt ingedrukt houden + selecteren, verankering verplaatsen, as, en liniaalbemating is allemaal opgeslagen binnen de groep. worden aangemaakt in de map Leidende bematingen in het deelvenster GroepenSets van objecten die verschijnen in het tabblad Groepen. U kunt een groep maken vanuit een set geselecteerde objecten. Informatie zoals Selectie, Alt ingedrukt houden + selecteren, verankering verplaatsen, as, en liniaalbemating is allemaal opgeslagen binnen de groep..

6. Selecteer het bovenvlak van het blauwe deel:







7. Klik op Groep maken .

   Deze keer is er een selectie met naam gemaakt. Dit komt doordat er geen bemating van het door u geselecteerde vlak wordt weergegeven als de Tool trekken actief is en er geen bemating is die met de groep moet worden opgeslagen.

8. Wis de groep die bij de vorige stap is aangemaakt. Die gaan we later namelijk niet gebruiken.

9. Selecteer opnieuw het bovenvlak van het blauwe deel en klik vervolgens op het liniaalpictogram in de miniwerkbalk of in het deelvenster Opties.







10. Selecteer het tegenoverliggende uiteinde van het model om een lineaalbemating te maken waarmee de totale lengte van het ontwerp kan worden geregeld:







11. Klik op Groep maken .

    Onder Leidende bematingen wordt een groep aangemaakt.

12. Wijzig de naam van de groepen zodat het gebruik ervan in ANSYS eenvoudiger te herkennen is:





Tutorial Groepen en bematingen gebruiken in ANSYS: Stap 4

Nu gaan we het ontwerp naar ANSYS verzenden en met de groepen werken.

Open ANSYS Workbench

1. Klik op het tabblad ANSYS op ANSYS Workbench

2. Open in ANSYS het dialoogvenster voor standaard geometrieopties. Raadpleeg SpaceClaim en ANSYS 11 configureren of SpaceClaim en ANSYS 12 en 12.1 configureren voor instructies.

   Met de standaard geometrieopties stelt u in hoe de selecties met naam en parameters naar ANSYS worden verzonden en zich in versie 11 en 12 van ANSYS op een andere locatie bevinden.

3. U moet de achtervoegsels NS en DS verwijderen zodat al uw parameters en selecties met naam naar ANSYS worden verzonden.

4. Vouw in de boomstructuur van de Workbench de Selecties met naam uit om de groepen met selecties met naam die vanuit SpaceClaim worden verzonden weer te geven.





   De vlakken die in de selectie met naam zijn opgeslagen, zijn rood gemarkeerd.



5. Klik in de boomstructuur op Geometrie.

   De leidende bematingsgroepen worden als eigenschappen naar ANSYS Workbench verzonden. U vindt deze eigenschappen in de linkerbenedenhoek van het ANSYS-venster, in het gedeelte CAD-parameters van het deelvenster Eigenschappen.

Tutorial Groepen en bematingen gebruiken in ANSYS: Stap 5

Als u de waarden van een leidende bemating wijzigt, kunt u de wijzigingen terugsturen naar SpaceClaim.

Een leidende bemating wijzigen

1. Wijzig de waarden van de volgende CAD-parameters:

   • ronding van 1 naar 2

   • gatradius van 1,4 naar 1

   • lengte van 35 naar 38

   • In ANSYS 11 moet u de waarden rechtstreeks in het deelvenster Eigenschappen wijzigen.

   • In ANSYS 12 moet u op elke parameter klikken die u wilt sturen. Als het goed is verschijnt nu naast elke parameter de letter P. Ga terug naar Workbench en bewerk de parameterwaarden aan de hand van de parametergroep die in een nieuwe cel verschijnt.

2. Stuur de wijzigingen terug naar SpaceClaim door te klikken op Bijwerken: Gebruik simulatieparameterwaarden.

   Hierdoor wijzigt het model in ANSYS en in SpaceClaim



   Voor:	Na:

   Merk ook op dat u, als u klikt op de groepen in het deelvenster GroepenSets van objecten die verschijnen in het tabblad Groepen. U kunt een groep maken vanuit een set geselecteerde objecten. Informatie zoals Selectie, Alt ingedrukt houden + selecteren, verankering verplaatsen, as, en liniaalbemating is allemaal opgeslagen binnen de groep., de in ANSYS gespecificeerde bematingen ziet.

Tutorial Groepen en bematingen gebruiken in ANSYS: Stap 6

U kunt ook annotatiebematingen gebruiken om wijzigingen in ANSYS door te voeren.

Wijzigingen doorvoeren met annotatebematingen.

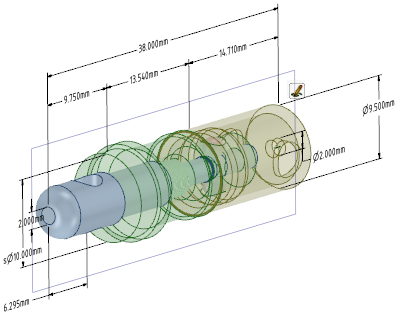

1. Klik in SpaceClaim op het vak naast het annotatievlak zodat deze zichtbaar wordt.



2. Klik op VerplaatsenEen tool die gebruikt wordt om geometrie om te zetten of te draaien. in de groep Bewerken op het tabblad Ontwerp2D- of 3D-model dat minimaal één component van het bovenste niveau bevat..

3. Selecteer in de boomstructuur Binnenbuis in positie geduwd.

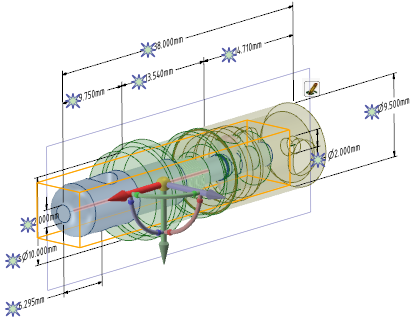

4. Klik op de rode as van de verplaatsingsgreep:



   U met een as op de verplaatsingsgreep selecteren voordat u de bematingen kunt gebruiken om wijzigingen door te voeren. Door te klikken op een handgreep weet de tool VerplaatsenEen tool die gebruikt wordt om geometrie om te zetten of te draaien. in welke richting de wijziging wordt gemaakt. De sterretjes verschijnen pas nadat er een as is geselecteerd.

5. Klik op het sterretje naast de bemating van 38 mm en wijzig deze in 40:



6. Klik in het deelvenster GroepenSets van objecten die verschijnen in het tabblad Groepen. U kunt een groep maken vanuit een set geselecteerde objecten. Informatie zoals Selectie, Alt ingedrukt houden + selecteren, verankering verplaatsen, as, en liniaalbemating is allemaal opgeslagen binnen de groep. op Groep maken .

   Er wordt op basis van de annotatiebemating en de tool VerplaatsenEen tool die gebruikt wordt om geometrie om te zetten of te draaien. een nieuwe leidende bemating gemaakt. Het wijzigen van deze leidende bemating is hetzelfde als het wijzigen van de bemating met de tool VerplaatsenEen tool die gebruikt wordt om geometrie om te zetten of te draaien..

7. Ga terug naar ANSYS en klik op Bijwerken: Gebruik waarde geometrieparameter.

   Het model wordt bijgewerkt en de nieuwe parameter wordt doorgegeven. Nu kunt u de lengte van het model wijzigen door de locatie van het deel te wijzigen of door het model uit te rekken.

Tutorial Groepen en bematingen gebruiken in ANSYS: Ten slotte

Wat u in deze tutorial hebt geleerd

• Parameters en selecties met naam kunnen naar ANSYS worden overgedragen door deze te maken in het deelvenster GroepenSets van objecten die verschijnen in het tabblad Groepen. U kunt een groep maken vanuit een set geselecteerde objecten. Informatie zoals Selectie, Alt ingedrukt houden + selecteren, verankering verplaatsen, as, en liniaalbemating is allemaal opgeslagen binnen de groep..
• Leidende bematingen worden gemaakt als er op het scherm of in het deelvenster Eigenschappen een bemating staat vermeld.
• Parameters kunnen in ANSYS worden bewerkt. Hierdoor wijzigt de geometrie in ANSYS en in SpaceClaim.
