In het deelvenster Groepen kunt u een lineaalbemating opslaan als een leidende bemating. Als u klikt op een leidende bemating die met VerplaatsenEen tool die gebruikt wordt om geometrie om te zetten of te draaien. is gemaakt, wordt de tool VerplaatsenEen tool die gebruikt wordt om geometrie om te zetten of te draaien. automatisch geactiveerd. De bemating wijzigen is net als het verplaatsen van het object. De punten, randen, zijden of assen voor de bemating worden verplaatst als u de waarde van de bemating wijzigt.

Een leidende bemating toevoegen met de tool Verplaatsen

1. Klik op VerplaatsenEen tool die gebruikt wordt om geometrie om te zetten of te draaien. in de groep Bewerken op het tabblad Ontwerp2D- of 3D-model dat minimaal één component van het bovenste niveau bevat..

2. Selecteer de zijde(n) waarvan u wilt dat de bemating bij wijziging wordt verplaatst.

3. Klik op een richting of draaias op de verplaatsingsgreep.

4. Klik op Liniaal in het deelvenster Opties of de miniwerkbalk.

5. Selecteer de zijde, rand of punt waarop u de geselecteerde zijden wilt bematen.

6. Klik in het deelvenster GroepenSets van objecten die verschijnen in het tabblad Groepen. U kunt een groep maken vanuit een set geselecteerde objecten. Informatie zoals Selectie, Alt ingedrukt houden + selecteren, verankering verplaatsen, as, en liniaalbemating is allemaal opgeslagen binnen de groep. op Groep maken.

Voorbeelden

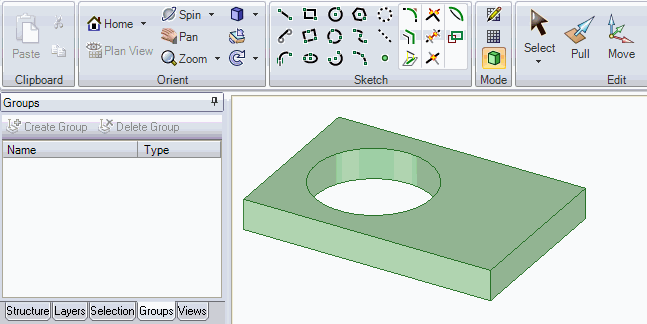

Op de video is te zien hoe een radiusbemating en een offsetbematingen voor afstand wordt gemaakt. Een bemating wijzigen is net als het verplaatsen van de zijde. De cilinder en de planaire zijde worden verplaatst als de bijbehorende opgeslagen bematingen worden gewijzigd.
