In het deelvenster Groepen kunt u een lineaalbemating opslaan als een leidende bemating. Als u klikt op een leidende bemating die met TrekkenEen tool die gebruikt wordt om de geometrie te verstoren of te vervormen. Gebruik de tool Trekken voor het offsetten, extruderen, sweepen, schetsen en vermengen van zijden, of om randen af te ronden, af te schuinen of te extruderen. Bij het omzetten van een schets naar 3D, maakt het trekken van een lijn een oppervlak en het trekken van een oppervlak maakt een vaste vorm. is gemaakt, wordt de tool TrekkenEen tool die gebruikt wordt om de geometrie te verstoren of te vervormen. Gebruik de tool Trekken voor het offsetten, extruderen, sweepen, schetsen en vermengen van zijden, of om randen af te ronden, af te schuinen of te extruderen. Bij het omzetten van een schets naar 3D, maakt het trekken van een lijn een oppervlak en het trekken van een oppervlak maakt een vaste vorm. automatisch geactiveerd. De bemating wijzigen is net als het trekken van het object. De punten, randen, zijden of assen voor de bemating worden geoffset als u de waarde van de bemating wijzigt. De status van de opties Toevoegen, Snijden, en Niet samenvoegen worden met de groep opgeslagen.

U kunt de volgende typen leidende bematingen opslaan met de tool TrekkenEen tool die gebruikt wordt om de geometrie te verstoren of te vervormen. Gebruik de tool Trekken voor het offsetten, extruderen, sweepen, schetsen en vermengen van zijden, of om randen af te ronden, af te schuinen of te extruderen. Bij het omzetten van een schets naar 3D, maakt het trekken van een lijn een oppervlak en het trekken van een oppervlak maakt een vaste vorm.:

• Afstand (offset)
• Radius

Een leidende bemating toevoegen met de tool Trekken

1. Klik op TrekkenEen tool die gebruikt wordt om de geometrie te verstoren of te vervormen. Gebruik de tool Trekken voor het offsetten, extruderen, sweepen, schetsen en vermengen van zijden, of om randen af te ronden, af te schuinen of te extruderen. Bij het omzetten van een schets naar 3D, maakt het trekken van een lijn een oppervlak en het trekken van een oppervlak maakt een vaste vorm. in de groep Bewerken op het tabblad Ontwerp2D- of 3D-model dat minimaal één component van het bovenste niveau bevat..

2. Selecteer de punten, randen, zijden of assen waarvan u wilt dat de bemating bij wijziging wordt geoffset.

3. Klik op Liniaal in het deelvenster Opties of de miniwerkbalk.

4. Selecteer de zijde, rand, punt of as waarop u de geselecteerde zijden wilt bematen.

5. Klik in het deelvenster GroepenSets van objecten die verschijnen in het tabblad Groepen. U kunt een groep maken vanuit een set geselecteerde objecten. Informatie zoals Selectie, Alt ingedrukt houden + selecteren, verankering verplaatsen, as, en liniaalbemating is allemaal opgeslagen binnen de groep. op Groep maken.

Voorbeelden

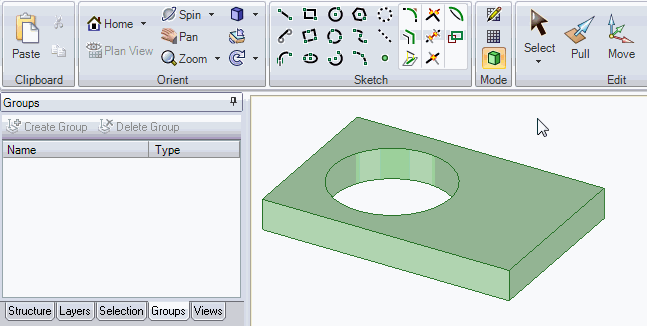

Op de video is te zien hoe een radiusbemating en een offsetbematingen voor afstand wordt gemaakt. De radius van de cilinder wordt gewijzigd en de offset voor de as wijzigt mee als de bematingen worden gewijzigd.
