3D-delen, assemblies (versies tot 25)

.sat, .sab

• Als u een SAT-bestand opslaat als een X_T-bestand, worden slechte randen in het ontwerp opgeruimd.

• Als u ACISModelleer-engine door Spatial Corporation. U kunt ACIS-bestanden (.sat en .sab) importeren en exporteren.-bestanden importeert, wordt de exemplaarnaam "deel n (lichaam m" geïmporteerd, maar alleen indien de naam van het lichaam verschilt van de naam van het deel. De component- en lichaamsnamen worden gescheiden door een teken, die u kunt definiëren in de opties voor ACISModelleer-engine door Spatial Corporation. U kunt ACIS-bestanden (.sat en .sab) importeren en exporteren.-bestanden. Het standaard teken is bijvoorbeeld een punt, dus de geïmporteerde naam zou component.lichaam zijn. Op deze manier, indien er één lichaam genaamd wiel in één component zou zijn, zou de naam van het geïmporteerde component in SC wiel zijn. Een exemplaar is een kopie van een lichaam (een gekopieerde vaste vorm of patroon van een vaste vorm).

• ACISModelleer-engine door Spatial Corporation. U kunt ACIS-bestanden (.sat en .sab) importeren en exporteren.-lichamen kunnen worden geïmporteerd met gebruik van de optie RealDWG, Schetscurves en tekst kunnen worden geïmporteerd in Ontwerpen, 2D.

Facetten, 3D-delen, assemblies, Geometrie (PRC B-Rep)

.pdf

• 32-bit en 64-bit platformen worden ondersteund.
• Kleurinformatie wordt geïmporteerd voor 3D PDF's.
• Ondersteunt B-REP import en export
• Standaard naar B-Rep bij exporteren
• Importeren van PMIProductie-informatie over het product. U kunt PMI importeren als u het selectievakje Deelproductie importeren aanvinkt bij het importeren van CATIA-bestanden. als grafische objecten - niet semantisch - wordt ondersteund.
  • Notities
  • AfmetingenDe buitenste grenzen van het object dat u heeft getekend.
  • Geometrische tolerantiesAnnotatiesymbolen die gebruikt worden voor het bemeten van geometrie in technische tekeningen; gebruik wordt geleid door ASME ISO en andere normen.
  • Oppervlakafwerkingen
  • Datumsymbolen
  • Datumdoelen
• Adobe Acrobat is niet vereist voor B-REP import en export, 32-bit en 64-bit platformen worden ondersteund, Adobe Acrobat X Pro wordt niet ondersteund.
• 3D PDF via een neutraal PRC-bestand samen met Semantische PMIProductie-informatie over het product. U kunt PMI importeren als u het selectievakje Deelproductie importeren aanvinkt bij het importeren van CATIA-bestanden. (indien PMIProductie-informatie over het product. U kunt PMI importeren als u het selectievakje Deelproductie importeren aanvinkt bij het importeren van CATIA-bestanden.-gegevens aanwezig zijn)
• Curves worden geïmporteerd vanuit meervoudige gegevens.



V10

3D-delen, assemblies

.amf

• Import ondersteunt tevens gecomprimeerde AMF.

• U kunt AMF-import stoppen met de Stop-knop, indien het verwerken van afbeeldingen te lang duurt.

• Lichaamsnamen en kleuren worden ondersteund.

R12 tot 14, 2000, 2004, 2007, 2010, 2013

eenheden voor modelruimte en lay-outruimte waaronder vaste vormen (ACISModelleer-engine door Spatial Corporation. U kunt ACIS-bestanden (.sat en .sab) importeren en exporteren. V7 formaat)

Omvat meshes voor polyzijden

.dwg, .dxf

• AutoCADSoftwaretoepassing voor 2D- en 3D-ontwerp en het tekenen door Autodesk, Inc. De oorspronkelijke bestandsindeling voor AutoCAD is DWG, de bestandsindeling voor uitwisseling is DXF en de indeling voor het publiceren van CAD-gegevens is DWF.-tekeningen kunnen worden ingevoegd als lay-outs.

• Als u een AutoCADSoftwaretoepassing voor 2D- en 3D-ontwerp en het tekenen door Autodesk, Inc. De oorspronkelijke bestandsindeling voor AutoCAD is DWG, de bestandsindeling voor uitwisseling is DXF en de indeling voor het publiceren van CAD-gegevens is DWF.-bestand importeert en u ziet niet de geometrie die u verwacht, probeer dan de importopties te wijzigen. Raadpleeg Opties bestandsimport en -export.

• Als u een ontwerp met gearceerde grafische stijl opslaat als een DWGOorspronkelijke AutoCAD-tekenindeling. U kunt dit openen en tekeningen, delen en assemblies invoegen. Tekeningen kunnen als lay-outs worden ingevoegd. U kunt delen, assemblies, tekenbladen en 3D-markeringsdia's exporteren.-bestand, wordt het omgezet naar de verborgen lijnstijl.

• Als u een plaatmetalen ontwerp opslaat als een DXFDrawing Interchange Format of Drawing Exchange Format. Indeling voor CAD-gegevensbestand ontwikkeld door Autodesk voor het inschakelen van interoperabilitiet van gegevens tussen AutoCAD en andere programma's. U kunt dit openen en tekeningen, delen en assemblies invoegen. Tekeningen kunnen worden ingevoegd als lay-outs. U kunt delen, assemblies, tekenbladen en 3D-markeringsdia's exporteren.-bestand, worden notities en gebogen lijnen opgeslagen op dezelfde laag en de algehele uitgevouwen agmetingen worden verwijderd.

• Lijndiktes kunnen naar AutoCADSoftwaretoepassing voor 2D- en 3D-ontwerp en het tekenen door Autodesk, Inc. De oorspronkelijke bestandsindeling voor AutoCAD is DWG, de bestandsindeling voor uitwisseling is DXF en de indeling voor het publiceren van CAD-gegevens is DWF. (DXFDrawing Interchange Format of Drawing Exchange Format. Indeling voor CAD-gegevensbestand ontwikkeld door Autodesk voor het inschakelen van interoperabilitiet van gegevens tussen AutoCAD en andere programma's. U kunt dit openen en tekeningen, delen en assemblies invoegen. Tekeningen kunnen worden ingevoegd als lay-outs. U kunt delen, assemblies, tekenbladen en 3D-markeringsdia's exporteren. of DWGOorspronkelijke AutoCAD-tekenindeling. U kunt dit openen en tekeningen, delen en assemblies invoegen. Tekeningen kunnen als lay-outs worden ingevoegd. U kunt delen, assemblies, tekenbladen en 3D-markeringsdia's exporteren.) worden geëxporteerd. Arceringslijnen op tekenbladen worden geëxporteerd als stand-alone lijnen.

• U kunt meshes voor polyzijden vanuit AutoCADSoftwaretoepassing voor 2D- en 3D-ontwerp en het tekenen door Autodesk, Inc. De oorspronkelijke bestandsindeling voor AutoCAD is DWG, de bestandsindeling voor uitwisseling is DXF en de indeling voor het publiceren van CAD-gegevens is DWF.-bestanden importeren als 3D vaste vormen. Raadpleeg Opties bestandsimport en -export voor een lijst met import-opties voor meshes van polyzijden.

• importeert "Proxy-eenheden" in AutoCADSoftwaretoepassing voor 2D- en 3D-ontwerp en het tekenen door Autodesk, Inc. De oorspronkelijke bestandsindeling voor AutoCAD is DWG, de bestandsindeling voor uitwisseling is DXF en de indeling voor het publiceren van CAD-gegevens is DWF. DXFDrawing Interchange Format of Drawing Exchange Format. Indeling voor CAD-gegevensbestand ontwikkeld door Autodesk voor het inschakelen van interoperabilitiet van gegevens tussen AutoCAD en andere programma's. U kunt dit openen en tekeningen, delen en assemblies invoegen. Tekeningen kunnen worden ingevoegd als lay-outs. U kunt delen, assemblies, tekenbladen en 3D-markeringsdia's exporteren.- en DWGOorspronkelijke AutoCAD-tekenindeling. U kunt dit openen en tekeningen, delen en assemblies invoegen. Tekeningen kunnen als lay-outs worden ingevoegd. U kunt delen, assemblies, tekenbladen en 3D-markeringsdia's exporteren.-bestanden als u de optie TeighaDWG selecteert.

• Als een AutoCADSoftwaretoepassing voor 2D- en 3D-ontwerp en het tekenen door Autodesk, Inc. De oorspronkelijke bestandsindeling voor AutoCAD is DWG, de bestandsindeling voor uitwisseling is DXF en de indeling voor het publiceren van CAD-gegevens is DWF.-bestand niet geopend kan worden, probeer dan de DWGOorspronkelijke AutoCAD-tekenindeling. U kunt dit openen en tekeningen, delen en assemblies invoegen. Tekeningen kunnen als lay-outs worden ingevoegd. U kunt delen, assemblies, tekenbladen en 3D-markeringsdia's exporteren.-optie te wijzigen naar RealDWG. Bepaalde AutoCADSoftwaretoepassing voor 2D- en 3D-ontwerp en het tekenen door Autodesk, Inc. De oorspronkelijke bestandsindeling voor AutoCAD is DWG, de bestandsindeling voor uitwisseling is DXF en de indeling voor het publiceren van CAD-gegevens is DWF.-bestanden bevatten embedded ACISModelleer-engine door Spatial Corporation. U kunt ACIS-bestanden (.sat en .sab) importeren en exporteren.-modellen; echter dit mogen geen standaard ACISModelleer-engine door Spatial Corporation. U kunt ACIS-bestanden (.sat en .sab) importeren en exporteren.-modellen zijn. De RealDWG-bibliotheken bevatten een API om deze variant ACISModelleer-engine door Spatial Corporation. U kunt ACIS-bestanden (.sat en .sab) importeren en exporteren.-modellen op te slaan in de laatste algemene indeling, ACISModelleer-engine door Spatial Corporation. U kunt ACIS-bestanden (.sat en .sab) importeren en exporteren. v7. De TeighaDWG-bibliotheken doen dit niet.

• ACISModelleer-engine door Spatial Corporation. U kunt ACIS-bestanden (.sat en .sab) importeren en exporteren.-lichamen kunnen worden geïmporteerd met gebruik van de RealDWG-optie, polyzijde-meshes importeren als lichtgewicht (alleen-lezen) Schets.

• Exporteren als 2D-snapshot
• Lay-out2D-tekeningmodus, die uiterst handig is als u niet direct 3D-objecten vanuit de lijnen in de lay-out hoeft te genereren. Als u lay-outlijnen naar 3D probeert te trekken, gedragen deze zich niet op dezelfde manier als schetslijnen. U kunt een lay-out zien als een potloodtekening, die op uw ontwerp wordt gemaakt. Als u gereed bent om uw lay-out te gebruiken om een geometrie te maken, moet u de lay-outlijnen naar een schets projecteren. Het projecteren van een lay-outlijn naar een schets, is als inkt aanbrengen op de lijn. U kunt een 2D AutoCAD DXF- of DWG-bestand als een lay-out importeren ruimtes worden geïmporteerd in aparte vensters.
• Lege lay-out ruimtes worden bij het importeren genegeerd.
• Lay-out2D-tekeningmodus, die uiterst handig is als u niet direct 3D-objecten vanuit de lijnen in de lay-out hoeft te genereren. Als u lay-outlijnen naar 3D probeert te trekken, gedragen deze zich niet op dezelfde manier als schetslijnen. U kunt een lay-out zien als een potloodtekening, die op uw ontwerp wordt gemaakt. Als u gereed bent om uw lay-out te gebruiken om een geometrie te maken, moet u de lay-outlijnen naar een schets projecteren. Het projecteren van een lay-outlijn naar een schets, is als inkt aanbrengen op de lijn. U kunt een 2D AutoCAD DXF- of DWG-bestand als een lay-out importeren ruimtes worden alleen ondersteund voor Teigha, NIET RealDWG.

delen, assemblies (versies V4 4.1.9 tot 4.2.4)

assemblies (versies V5 R8 tot R24, V6R2014)

.model, .CATPart, .CATProduct, .cgr, .exp

CATIAModelleer-engine door Dassault Systèmes. U kunt CATIA-bestanden importeren en exporteren. V6 .3DXML R2010x - R2013x

• meervoudige CATIAModelleer-engine door Dassault Systèmes. U kunt CATIA-bestanden importeren en exporteren.- (.cgr) bestanden kunnen worden geopend, maar verschijnen als lichtgewicht componenten, die niet kunnen worden geladen. U kunt geïmporteerde .cgr bestanden opslaan als documenten die later kunnen worden geopend; echter, de inhoud van dit document blijft lichtgewicht. Het is zichtbaar in het venster Ontwerp2D- of 3D-model dat minimaal één component van het bovenste niveau bevat., maar u kunt het model niet wijzigen.

• CATIAModelleer-engine door Dassault Systèmes. U kunt CATIA-bestanden importeren en exporteren.-bestanden met productie-informatie over het product (PMIProductie-informatie over het product. U kunt PMI importeren als u het selectievakje Deelproductie importeren aanvinkt bij het importeren van CATIA-bestanden.) kunnen geopend of ingevoegd worden. Zichtbaarheid is uitgeschakeld. Als een laag niet bestaat, wordt deze automatisch gemaakt.

• Bij het exporteren van CATIAModelleer-engine door Dassault Systèmes. U kunt CATIA-bestanden importeren en exporteren. V5-bestanden, kunt u de optie Vereenvoudigen gegevens spline-oppervlak uitschakelen. Bij het importeren of exporteren van CATIAModelleer-engine door Dassault Systèmes. U kunt CATIA-bestanden importeren en exporteren.-bestanden, worden de XYZ-locaties van puntobjecten correct verschaald.

• Omvat Productie-informatie van het product (PMIProductie-informatie over het product. U kunt PMI importeren als u het selectievakje Deelproductie importeren aanvinkt bij het importeren van CATIA-bestanden.), geplaatst op de Geïmporteerde Annotatievlakken.

• CATIAModelleer-engine door Dassault Systèmes. U kunt CATIA-bestanden importeren en exporteren. V6 exacte deel- en productgegevens moeten worden geëxporteerd als V5CATPart en CATProduct om gelezen te kunnen worden in SpaceClaim.
• Importeren en exporteren van vrije punten wordt ondersteund
• CGR importeert facetten als mesh-objecten. SpaceClaim raadt het bewerken van meshes op een 64-bit OS aan.

V18.1 en V19

delen (assemblies zijn platgemaakt)

.agdb

Tot 16

IDF- en PADS-bestanden (versies IDF 3.0 en IDF 4.0)

.idf, emn, .idb

• Meeste inhoud binnen IDF 4.0 bestanden wordt ondersteund.

• AssemblyHiërarchie van componenten en subcomponenten, die de relatie binnen een ontwerp weergeven, zoals weergegeven in de boomstructuur. Bij productie, een eenheid samengesteld uit geproduceerde delen. Raadpleeg Tool Assembly, Component van panelen en borden, uitsnijdingen, gevulde gebieden, keep-ins, materialen, panelen en alles wat hieraan gerelateerd is, sublay-outs en thermische modellen worden niet ondersteund.

• IDF- en PAD-bestanden openen

• IDF-bestanden kunnen worden gesynchroniseerd met het geïmporteerde model.
  • Selecteer een geometrie in het model en gebruik RMB > IDF bijwerken, om het IDF-bestand bij te werken aan de hand van componentbewerkingen, die zijn uitgevoerd in het model (bijv. verplaatste componenten).
  • Het huidige SpaceClaim document moet gemaakt zijn door een IDF-bestand te importeren.
  • Het IDF-bronbestand moet aanwezig zijn op schijf op de oorspronkelijke locatie.
  • Er wordt een nieuw IDF-bestand geschreven dat de bijgewerkte informatie bevat.
  • Het nieuwe bestand kan worden ingelezen in het oorspronkelijke ECAD-systeem om de componenten bij te werken.



delen, assemblies (versies tot 5.3)

.igs, .iges

• Curves en curvekleuren worden bij het importeren ondersteund.

bestanden (alleen invoegen)

.bmp, .pcx, .gif, .jpg, .png, .tif

Raadpleeg Een afbeelding invoegen

delen (versies 6 – 10)

.ipt

delen, assemblies (versies 11 tot 2015)

.ipt, .iam

• U kunt hier de beperkingen lezen: http://doc.spatial.com/index.php/InterOp:Connect/Inventor/Inventor_Reader#Limitations.

• Beperkte ondersteuning voor Inventor-samenstelling

  • AssemblyHiërarchie van componenten en subcomponenten, die de relatie binnen een ontwerp weergeven, zoals weergegeven in de boomstructuur. Bij productie, een eenheid samengesteld uit geproduceerde delen. Raadpleeg Tool Assembly, Component-attributen, zoals kleuren en lagen worden niet ondersteund.

  • Inventor-delen en Inventor sub-assemblies moeten aanwezig zijn in de hoofddirectory (root) van de Inventor AssemblyHiërarchie van componenten en subcomponenten, die de relatie binnen een ontwerp weergeven, zoals weergegeven in de boomstructuur. Bij productie, een eenheid samengesteld uit geproduceerde delen. Raadpleeg Tool Assembly, Component.

  • Functies voor het assemblyniveau worden niet ondersteund. Bijvoorbeeld, een exemplaar kan worden gemarkeerd als onderdrukt (dat betekent, niet zichtbaar) in een Inventor-assembly. Aangezien de omzetter geen ondersteuning biedt voor het lezen van onderdrukte informatie, worden onderdrukte exemplaren omgezet.

• Inventor-oppervlakken worden niet ondersteund.

  De omzetter behandelt momenteel geen "spiraalvormige" oppervlakken in Inventor 6-bestanden en "cylspl" oppervlakken in Inventor 7-bestanden. Als het Inventor-bestand een van deze oppervlakken bevat, vindt er een gedeeltelijke omzetting plaats die de gegevens voor deze oppervlakken overslaat en de resterende eenheden omzet.

• Beperkte ondersteuning voor eenheden voor Inventor 1, 2008, 2009 en 2010

  De omzetter biedt momenteel geen ondersteuning voor bepaalde eenheden, die resulteren vanuit geavanceerde Inventor-bewerkingen, zoals Lofting.

• Geen ondersteuning voor attributen

  De omzetter biedt geen ondersteuning voor omzetten van attributen, zoals kleuren en lagen.

• Geen ondersteuning voor verborgen markering

  De omzetter biedt geen ondersteuning voor het filteren van verborgen lichamen. Daarom worden alle verborgen lichamen ook omgezet.

• Beperkte ondersteuning voor eenheden

  De omzetter ondersteunt alleen millimeters en inch voor Inventor 6 - 11 en 2008. Voor de versies 2009 en 2010, ondersteunt de omzetter alleen millimeters als eenheid. Alle niet ondersteunde eenheden worden gezien als millimeters.

delen, samenstellingen (versies 6.4, 7.0, 8.0, 8.1, 8.2, 9.0 tot 10.0)

.jt

• JT Open 5.3 bibliotheken zijn beschikbaar voor het lezen en schrijven van JT-bestanden, die zijn gemaakt met versie 5.3.

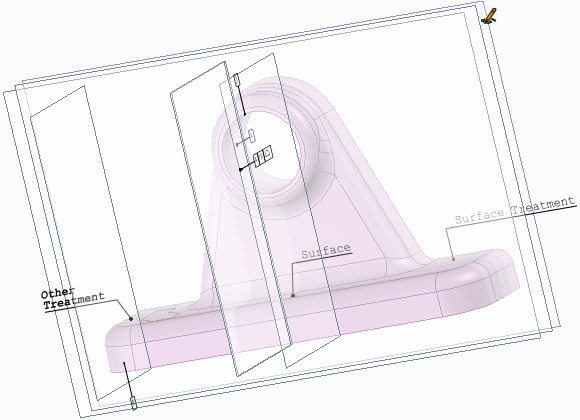

• JT-bestanden met productie-informatie over producten (PMIProductie-informatie over het product. U kunt PMI importeren als u het selectievakje Deelproductie importeren aanvinkt bij het importeren van CATIA-bestanden.) worden ondersteund voor:
  • datumlabels
  • tekstnotities
  • afmetingsmetingen
  • GD&T
  • Afwerkingssymbolen voor oppervlakken
  • Lassymbolen
  • Markeringsnotities
• PMIProductie-informatie over het product. U kunt PMI importeren als u het selectievakje Deelproductie importeren aanvinkt bij het importeren van CATIA-bestanden.-optie is standaard AAN.
• Semantische en polylijn PMIProductie-informatie over het product. U kunt PMI importeren als u het selectievakje Deelproductie importeren aanvinkt bij het importeren van CATIA-bestanden. worden ondersteund. Semantisch geïmporteerde afmetingen worden bijgewerkt met geometriewijzigingen. Polylijnen zijn simpelweg curves in een ruimte, die niet wordt bijgewerkt.
• Semantische PMIProductie-informatie over het product. U kunt PMI importeren als u het selectievakje Deelproductie importeren aanvinkt bij het importeren van CATIA-bestanden. wordt na het importeren op Laag0 geplaatst. De polylijn wordt op een laag genaamd Geïmporteerde Polylijn Annotaties geplaatst.
• Voor GD&T-symbolen kunt u klikken op een tolerantie-annotatie of datumsymbool om de waarden in het deelvenster Eigenschappen te bekijken.
• Klik op een pijl of lijn om de pijl of stijlen in het deelvenster Eigenschappen te bekijken of te wijzigen.
• Unicode-bestandsnamen worden ondersteund.
• Importeren en exporteren van vrije punten wordt ondersteund
• JT Open V6.4 en V7.0 worden geïmporteerd en geëxporteerd als meervoudige gegevens

Niet ondersteund

delen, assemblies (versies NX1 t/m NX9 en UG v11 t/m 18)

.prt

delen, assemblies (V10.0 t/m V27)

.x_t, .x_b, .xmt_txt, .xmt_bin

curves (alleen invoegen)

.txt

• Er wordt standaard een spline-curve gemaakt of indien de optie Polylijn=Niet waar wordt gebruikt. Als de optie Polylijn=Waar wordt gebruikt, worden de punten verbonden door rechte lijnsegmenten.

• Er worden standaard 2D-curves gemaakt. Bij het opgeven van 2D-curves moet de eerste kolom van de gegevenspunten een integer zijn en de hoogte opgeven van het vlak van een van de curves. Het begin van een nieuwe curve wordt opgegeven door de hoogte van één lijn naar de volgende te wijzigen. Indien de optie 3D=Waar wordt gebruikt, kunnen de curves 3D zijn.

• Gebruik het trefwoord Fit om op te geven of CurveIn 3D, een lijn in de ruimte. Passing of Interpolatie wordt gebruikt.

  Fit=Waar gebruikt CurveIn 3D, een lijn in de ruimte. Passing. CurveIn 3D, een lijn in de ruimte. Passing maakt een curve die "past" bij de gegevenspunten aan de hand van een opgegeven tolerantie. De curve kan mogelijk niet exact alle punten doorlopen en de afstand vanuit de curve naar het punt ligt binnen de tolerantie.

  Gebruik het trefwoord Fittol,zelfs indien Fit=Waarom de tolerantie van de CurveIn 3D, een lijn in de ruimte. Passing in modeleenheden op te geven. Bijvoorbeeld Fittol=1.0e-2

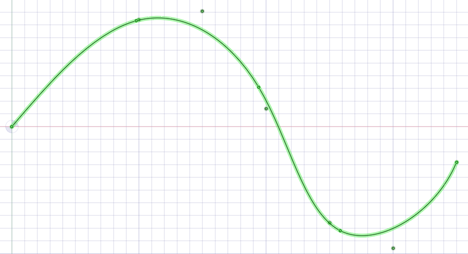

  De curve hieronder gebruikt CurveIn 3D, een lijn in de ruimte. Passing (bijv. Fit=waar). Een grote tolerantie (fittol=2.0) wordt gebruikt om het feit te overdrijven dat de curve niet door de punten gaat, maar alleen binnen de opgegeven tolerantie komt.







  Fit=Niet waar gebruikt Interpolatie. Interpolatie vereist dat de curve exact alle punten doorloopt. Er wordt een interpolatiemethode gebruikt om een continue curve door alle punten te bouwen.

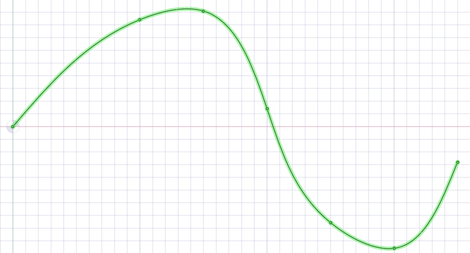

  De onderstaande curve is geïnterpoleerd (bijv. Fit=Niet waar). Er zijn zeven punten in het bestand en de curve loopt exact door elk punt.







• Meerdere curves worden geschieden door lege lijnen.

• U kunt puntcurve-tekstbestanden met enkele-punt curves importeren, die worden gemaakt als punten.

• Puntcurve-tekstbestanden, die zijn geopend of ingevoegd, geven een gesloten curve weer als het bestand een herhaalde waarde heeft.

• Curves kunnen worden geïmporteerd naar coördinaatstelsels of andere geometrie, zoals andere geïmporteerde objecten.

• Puntcurve-tekstbestanden met kolommen die gescheiden zijn door komma's, kunnen worden geopend of worden ingevoegd. Met deze functie kunt u een bestand met komma-gescheiden waarden importeren.

• Als er een fout bij het lezen van het input-tekstbestand optreedt, verschijnt er een bericht met het lijnnummer van de fout tussen haakje, gevolgd door de tekst die op die lijn verschijnt.

• Het volgende voorbeeld toont de inhoud van een puntcurve-tekstbestand aan de linkerkant en de 3D-curves die het maakt aan de rechterkant:

  • Houd er rekening dat de punt-coördinaten zijn (Z, X, Y).

  • Bijvoorbeeld (1, 2, 3) is (Z=1, X=2, Y=3).

3D=waar polylijn=niet waar 1 0 0 1 0 1 1 1 0 1 1 1 2 0 1 2 1 0 3 0 0 3 0 1 3 1 0



Trefwoorden:

• polylijn=niet waar - splinecurves zijn gemaakt
• polylijn=waar - rechte lijnen zijn gemaakt.
• 3d=waar - 3D-curves zijn gemaakt.
• 3d=niet waar - curves zijn twee-dimensionaal. Dit is ook het geval als de optie niet is ingesteld.
• fit=waar - gebruik CurveIn 3D, een lijn in de ruimte. Passing.
  • CurveIn 3D, een lijn in de ruimte. Passing vindt de "Beste passing" door de punten.
  • Vereist niet dat de curve door alle punten loopt
• fit=niet waar - gebruik Interpolatie.
  • Interpolatie zorgt ervoor dat de curve door alle punten in het bestand loopt.
• fittol=1.0e-2 - CurveIn 3D, een lijn in de ruimte. Passing tolerantie in de eenheden, die in het bestand worden gebruikt.

De lege lijn na de eerste set coördinaten geeft aan dat de volgende set coördinaten een nieuwe curve is.

U kunt de bestandsinhoud erboven kopiëren en deze in een tekstbestand plakken, gebruik Bestand invoegen om dit zelf te proberen.

Niet ondersteund

Niet ondersteund

delen, assemblies versies 16 t/m Wildfire 5.0(Creo 1.0 tot Creo3.0)

.prt, .asm, .xpr, .xas

• Als u ontbrekende Pro/ENGINEER-assemblies en -delen importeert, wordt u gevraagd om te zoeken naar de ontbrekende bestanden.

• Wildfire 5 (Creo 1.0, 2.0) PMIProductie-informatie over het product. U kunt PMI importeren als u het selectievakje Deelproductie importeren aanvinkt bij het importeren van CATIA-bestanden. wordt niet ondersteund.

• Versnellerbestanden voor exemplaren en assemblies (*.xpr en *.xas) kunnen nu rechtstreeks worden geopend in.

• Mesh wordt automatisch geïmporteerd als er geen B-Rep inhoud in het Rhino-bestand staat.

delen, assemblies (versie 4.0, V5.0)

.3dm

• Bij het importeren van een Rhino-bestand, worden curves met meerdere segmenten versterkt.

• U kunt laagnamen, kleurinformatie, schetslijnen en materiaalinformatie exporteren.

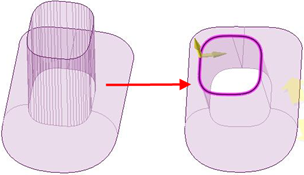

• Naastliggende topologie wordt standaard in acht genomen. Dit betekent, indien er problemen met een zijde worden gevonden, kunnen de naastliggende zijde informatie bieden, die gebruikt kan worden om de zijde te herstellen.

• De SpaceClaim plug-in voor Rhino wordt alleen ondersteund voor Rhino V5.0.

Ondersteund Rhino-object	Rhino-object	eenheid
Vaste vormen	Gesloten poly-oppervlakken	Vaste lichaam
	Gesloten oppervlakken: bol, torus, ellipsoïde stippen;
Poly-oppervlakken (open)		Bladlichaam
Oppervlakken	Bijgesneden oppervlakken	Bladlichaam
	Niet bijgesneden oppervlakken met grensranden
Curves (curve, poly-curve)		Benoemde schetscurve
Puntobjecten (punt, puntenwolk)		Niet ondersteund
Veelhoekige mesh-objecten		Niet ondersteund
Objectnaam		Naam eenheid
Objectkleur		Kleur eenheid
Lagen	Laagnaam	Laagnaam
	Laagkleur	Laagkleur
	LaagGroeperingsmechanisme voor visuele eigenschappen, zoals zichtbaarheid en kleur. U kunt objecten op lagen groeperen om uw tekening te organiseren. Lagen zijn vooral handig als u annotatievlakken wilt weergeven of verbergen. aan/uit	LaagGroeperingsmechanisme voor visuele eigenschappen, zoals zichtbaarheid en kleur. U kunt objecten op lagen groeperen om uw tekening te organiseren. Lagen zijn vooral handig als u annotatievlakken wilt weergeven of verbergen. weergeven/verbergen
	Vergrendelde/ontgrendelde laag	Vergrendelde/ontgrendelde laag
	Laagstructuur	Componentstructuur
Materialen	Materiaalnaam	Materiaalnaam
	Andere materiaalattributen	Niet ondersteund
GroepenSets van objecten die verschijnen in het tabblad Groepen. U kunt een groep maken vanuit een set geselecteerde objecten. Informatie zoals Selectie, Alt ingedrukt houden + selecteren, verankering verplaatsen, as, en liniaalbemating is allemaal opgeslagen binnen de groep.		Niet ondersteund



delen, assemblies V2015.0 SP0

.rsdoc

Tot SketchUp 8, V2013, V2014

delen, assemblies

.skp

delen, assemblies (V18 - ST7)

.par, psm, .asm

delen, assemblies (versie 98 t/m 2014)

.sldprt, .sldasm

• Als u een SolidWorks-bestand opent, wordt er gezocht naar vereiste bestanden voor assemblies en externe delen in de volgende locaties:

  • Rootmap van de samenstelling

  • Equivalente submap in nieuwe rootmap

  • Absolute pad naar het component, opgeslagen in het assembly-bestand

• Als u een ontwerp vanuit SolidWorks importeert, worden de eenheden gewijzigd om overeen te komen met het deel.

delen, assemblies (versie AP203, AP214 [geometrie])

.stp, .step

Als u STEPNorm voor de uitwisseling van modelgegevens van het product (ISO 10303). Definieert een methode voor het beschrijven van productgegevens. U kunt het STEP-protocol selecteren als u ontwerpen exporteert,-assemblies vanuit één bestand importeert, selecteert u de bestandsoptie Meerdere documenten maken bij het importeren van assemblies, indien u wilt dat de assemblies in één bestand blijven in plaats van verdeeld over meerdere bestanden, één voor elk intern component.

delen, assemblies Facetten of Vaste vormen

.stl

• Bij het importeren van STL-bestanden, wordt de output ingesteld op Binair als standaard.

• STL-bestanden kunnen polyzijde-meshes bevatten en deze kunnen worden geïmporteerd als lichtgewicht objecten. Polyzijde-meshes worden geïmporteerd als vaste vormen.

• Tijdens het opslaan van een .STL-bestandBestandsindeling voor de stereo lithografie CAD-software, gemaakt door 3D Systems. U kunt delen en assemblies (.stl) exporteren. Raadpleeg Stereo lithografie., is de kwaliteit gebaseerd op uw grafische kwaliteitsinstelling. Wij raden aan om de optie in te stellen voor de hoogst mogelijke grafische kwaliteit, indien u wilt dat uw ontwerp bruikbaar is als een snel SLARaadpleeg Stereo lithografie-prototype voor vorm-, pas- en functiedoeleinden.

• U kunt een STL-bestandBestandsindeling voor de stereo lithografie CAD-software, gemaakt door 3D Systems. U kunt delen en assemblies (.stl) exporteren. Raadpleeg Stereo lithografie. importeren als vaste vorm, als het meerdere planaire gebieden bevat, die kunnen worden samengevoegd in één planaire zijde.

• U kunt een STIL-bestand importeren als een mesh-objecten en exporteren als een ander STL-bestandBestandsindeling voor de stereo lithografie CAD-software, gemaakt door 3D Systems. U kunt delen en assemblies (.stl) exporteren. Raadpleeg Stereo lithografie.. Hierdoor is het mogelijk om meerdere STL-bestanden in een document te importeren en vervolgens alles te exporteren als een enkel STL-bestandBestandsindeling voor de stereo lithografie CAD-software, gemaakt door 3D Systems. U kunt delen en assemblies (.stl) exporteren. Raadpleeg Stereo lithografie..

delen, assemblies (versie 1.0 en 2.0)

.vda

bestanden (alleen invoegen) met correcte codec(s) vereist voor allen, behalve voor WMV en AVI

.wmv, .avi, .flv, .mkv, .mov, .mp4, .mpg, mpeg, .ogm, .vob

Raadpleeg Een video invoegen

delen, assemblies (Facetten)

.obj

Niet ondersteund

Niet ondersteund

Versies 6, 7 15-25 (V25 standaard)

delen en assemblies (assemblies zijn platgemaakt)

.sat, .sab

• Als u een SAT-bestand opslaat als een X_T-bestand, worden slechte randen in het ontwerp opgeruimd.

• Als u ACISModelleer-engine door Spatial Corporation. U kunt ACIS-bestanden (.sat en .sab) importeren en exporteren.-bestanden importeert, wordt de exemplaarnaam "deel n (lichaam m" geïmporteerd, maar alleen indien de naam van het lichaam verschilt van de naam van het deel. De component- en lichaamsnamen worden gescheiden door een teken, die u kunt definiëren in de opties voor ACISModelleer-engine door Spatial Corporation. U kunt ACIS-bestanden (.sat en .sab) importeren en exporteren.-bestanden. Het standaard teken is bijvoorbeeld een punt, dus de geïmporteerde naam zou component.lichaam zijn. Op deze manier, indien er één lichaam genaamd wiel in één component zou zijn, zou de naam van het geïmporteerde component in SC wiel zijn. Een exemplaar is een kopie van een lichaam (een gekopieerde vaste vorm of patroon van een vaste vorm).

• ACISModelleer-engine door Spatial Corporation. U kunt ACIS-bestanden (.sat en .sab) importeren en exporteren.-lichamen kunnen worden geïmporteerd met gebruik van de optie RealDWG, Schetscurves en tekst kunnen worden geïmporteerd in Ontwerpen, 2D.

• PMIProductie-informatie over het product. U kunt PMI importeren als u het selectievakje Deelproductie importeren aanvinkt bij het importeren van CATIA-bestanden. kan worden geschreven naar SAT- en SAB-bestanden.

Facetten, Geometrie (PRC B-Rep), curves

delen en assembly

.pdf

• 32-bit en 64-bit platformen worden ondersteund.
• Kleurinformatie wordt geëxporteerd voor 3D PDF's.
• Ondersteunt B-Rep import en export
• Alleen-mesh .scdoc's kunnen worden geëxporteerd naar PDF.
• Adobe Acrobat is niet vereist voor B-Rep import en export, 32-bit en 64-bit platformen worden ondersteund, Adobe Acrobat X Pro wordt niet ondersteund.

2D-afdrukken naar of alleen tekeningen opslaan

.pdf

• 32-bit en 64-bit platformen worden ondersteund.

V1.0

3D-delen, assemblies

.amf

• Export ondersteunt tevens gecomprimeerde AMF.

• Het volgende wordt ondersteund voor export:

  • Geometrische vorm

  • Lichaams- en zijdekleuren

  • Lichaamsmateriaal

  • Texturen

  • Lichtgewicht componenten

  • Structuurboom assembly

• Export wordt ondersteund door de Converter.

R12 tot 14, 2000, 2004, 2007, 2010, 2013

vaste vormen (ACISModelleer-engine door Spatial Corporation. U kunt ACIS-bestanden (.sat en .sab) importeren en exporteren. V7-indeling)

.dwg, .dxf

• AutoCADSoftwaretoepassing voor 2D- en 3D-ontwerp en het tekenen door Autodesk, Inc. De oorspronkelijke bestandsindeling voor AutoCAD is DWG, de bestandsindeling voor uitwisseling is DXF en de indeling voor het publiceren van CAD-gegevens is DWF.-tekeningen kunnen worden ingevoegd als lay-outs.

• Als u een AutoCADSoftwaretoepassing voor 2D- en 3D-ontwerp en het tekenen door Autodesk, Inc. De oorspronkelijke bestandsindeling voor AutoCAD is DWG, de bestandsindeling voor uitwisseling is DXF en de indeling voor het publiceren van CAD-gegevens is DWF.-bestand importeert en u ziet niet de geometrie die u verwacht, probeer dan de importopties te wijzigen. Raadpleeg Opties bestandsimport en -export.

• Als u een ontwerp met gearceerde grafische stijl opslaat als een DWGOorspronkelijke AutoCAD-tekenindeling. U kunt dit openen en tekeningen, delen en assemblies invoegen. Tekeningen kunnen als lay-outs worden ingevoegd. U kunt delen, assemblies, tekenbladen en 3D-markeringsdia's exporteren.-bestand, wordt het omgezet naar de verborgen lijnstijl.

• Als u een plaatmetalen ontwerp opslaat als een DXFDrawing Interchange Format of Drawing Exchange Format. Indeling voor CAD-gegevensbestand ontwikkeld door Autodesk voor het inschakelen van interoperabilitiet van gegevens tussen AutoCAD en andere programma's. U kunt dit openen en tekeningen, delen en assemblies invoegen. Tekeningen kunnen worden ingevoegd als lay-outs. U kunt delen, assemblies, tekenbladen en 3D-markeringsdia's exporteren.-bestand, worden notities en gebogen lijnen opgeslagen op dezelfde laag en de algehele uitgevouwen afmetingen worden verwijderd.

• Lijndiktes kunnen naar AutoCADSoftwaretoepassing voor 2D- en 3D-ontwerp en het tekenen door Autodesk, Inc. De oorspronkelijke bestandsindeling voor AutoCAD is DWG, de bestandsindeling voor uitwisseling is DXF en de indeling voor het publiceren van CAD-gegevens is DWF. (DXFDrawing Interchange Format of Drawing Exchange Format. Indeling voor CAD-gegevensbestand ontwikkeld door Autodesk voor het inschakelen van interoperabilitiet van gegevens tussen AutoCAD en andere programma's. U kunt dit openen en tekeningen, delen en assemblies invoegen. Tekeningen kunnen worden ingevoegd als lay-outs. U kunt delen, assemblies, tekenbladen en 3D-markeringsdia's exporteren. of DWGOorspronkelijke AutoCAD-tekenindeling. U kunt dit openen en tekeningen, delen en assemblies invoegen. Tekeningen kunnen als lay-outs worden ingevoegd. U kunt delen, assemblies, tekenbladen en 3D-markeringsdia's exporteren.) worden geëxporteerd. Arceringslijnen op tekenbladen worden geëxporteerd als stand-alone lijnen.

• U kunt meshes voor polyzijden vanuit AutoCADSoftwaretoepassing voor 2D- en 3D-ontwerp en het tekenen door Autodesk, Inc. De oorspronkelijke bestandsindeling voor AutoCAD is DWG, de bestandsindeling voor uitwisseling is DXF en de indeling voor het publiceren van CAD-gegevens is DWF.-bestanden importeren als 3D vaste vormen. Raadpleeg Opties bestandsimport en -export voor een lijst met import-opties voor meshes van polyzijden.

• importeert "Proxy-eenheden" in AutoCADSoftwaretoepassing voor 2D- en 3D-ontwerp en het tekenen door Autodesk, Inc. De oorspronkelijke bestandsindeling voor AutoCAD is DWG, de bestandsindeling voor uitwisseling is DXF en de indeling voor het publiceren van CAD-gegevens is DWF. DXFDrawing Interchange Format of Drawing Exchange Format. Indeling voor CAD-gegevensbestand ontwikkeld door Autodesk voor het inschakelen van interoperabilitiet van gegevens tussen AutoCAD en andere programma's. U kunt dit openen en tekeningen, delen en assemblies invoegen. Tekeningen kunnen worden ingevoegd als lay-outs. U kunt delen, assemblies, tekenbladen en 3D-markeringsdia's exporteren.- en DWGOorspronkelijke AutoCAD-tekenindeling. U kunt dit openen en tekeningen, delen en assemblies invoegen. Tekeningen kunnen als lay-outs worden ingevoegd. U kunt delen, assemblies, tekenbladen en 3D-markeringsdia's exporteren.-bestanden als u de optie TeighaDWG selecteert.

• Als een AutoCADSoftwaretoepassing voor 2D- en 3D-ontwerp en het tekenen door Autodesk, Inc. De oorspronkelijke bestandsindeling voor AutoCAD is DWG, de bestandsindeling voor uitwisseling is DXF en de indeling voor het publiceren van CAD-gegevens is DWF.-bestand niet geopend kan worden, probeer dan de DWGOorspronkelijke AutoCAD-tekenindeling. U kunt dit openen en tekeningen, delen en assemblies invoegen. Tekeningen kunnen als lay-outs worden ingevoegd. U kunt delen, assemblies, tekenbladen en 3D-markeringsdia's exporteren.-optie te wijzigen naar RealDWG. Bepaalde AutoCADSoftwaretoepassing voor 2D- en 3D-ontwerp en het tekenen door Autodesk, Inc. De oorspronkelijke bestandsindeling voor AutoCAD is DWG, de bestandsindeling voor uitwisseling is DXF en de indeling voor het publiceren van CAD-gegevens is DWF.-bestanden bevatten embedded ACISModelleer-engine door Spatial Corporation. U kunt ACIS-bestanden (.sat en .sab) importeren en exporteren.-modellen; echter dit mogen geen standaard ACISModelleer-engine door Spatial Corporation. U kunt ACIS-bestanden (.sat en .sab) importeren en exporteren.-modellen zijn. De RealDWG-bibliotheken bevatten een API om deze variant ACISModelleer-engine door Spatial Corporation. U kunt ACIS-bestanden (.sat en .sab) importeren en exporteren.-modellen op te slaan in het laatste algemene formaat, ACISModelleer-engine door Spatial Corporation. U kunt ACIS-bestanden (.sat en .sab) importeren en exporteren. v7. De TeighaDWG-bibliotheken doen dit niet.

• ACISModelleer-engine door Spatial Corporation. U kunt ACIS-bestanden (.sat en .sab) importeren en exporteren.-lichamen kunnen worden geïmporteerd met gebruik van de RealDWG-optie, polyzijde-meshes importeren als lichtgewicht (alleen-lezen) Schets.

• Exporteren als 2D-snapshot

V5/V6 R6 tot R25 (R24 standaard)

delen, assemblies

.CATPart, .CATProduct,

• meervoudige CATIAModelleer-engine door Dassault Systèmes. U kunt CATIA-bestanden importeren en exporteren.- (.cgr) bestanden kunnen worden geopend, maar verschijnen als lichtgewicht componenten, die niet kunnen worden geladen. U kunt geïmporteerde .cgr bestanden opslaan als documenten die later kunnen worden geopend; echter, de inhoud van dit document blijft lichtgewicht. Het is zichtbaar in het Ontwerpvenster, maar u kunt het model niet wijzigen.

• CATIAModelleer-engine door Dassault Systèmes. U kunt CATIA-bestanden importeren en exporteren.-bestanden met productie-informatie over het product (PMIProductie-informatie over het product. U kunt PMI importeren als u het selectievakje Deelproductie importeren aanvinkt bij het importeren van CATIA-bestanden.) kunnen geopend of ingevoegd worden. Zichtbaarheid is uitgeschakeld. Als een laag niet bestaat, wordt deze automatisch gemaakt.

• Bij het exporteren van CATIAModelleer-engine door Dassault Systèmes. U kunt CATIA-bestanden importeren en exporteren. V5-bestanden, kunt u de optie Vereenvoudigen gegevens spline-oppervlak uitschakelen. Bij het importeren of exporteren van CATIAModelleer-engine door Dassault Systèmes. U kunt CATIA-bestanden importeren en exporteren.-bestanden, worden de XYZ-locaties van puntobjecten correct verschaald.

• Omvat Productie-informatie van het product (PMIProductie-informatie over het product. U kunt PMI importeren als u het selectievakje Deelproductie importeren aanvinkt bij het importeren van CATIA-bestanden.), geplaatst op de Geïmporteerde Annotatievlakken.

• CATIAModelleer-engine door Dassault Systèmes. U kunt CATIA-bestanden importeren en exporteren. V6 exacte deel- en productgegevens moeten worden geëxporteerd als V5CATPart en CATProduct om gelezen te kunnen worden in SpaceClaim.
• Exporteren als Hybride ontwerp wordt ondersteund

MS Office 2003, 2007, 2013

.xls, .xlsx

• Indien MS Office is geïnstalleerd

Niet ondersteund

delen, assemblies (versie 5.3, JAMA-IS, typen: 186, 144, 143)

.igs, .iges

delen, samenstellingen, tekenbladen, 3D-markeringsdia's (exporteer als een 2D-snapshot)

.bmp, .gif, .jpg, .png, .tif

Bij het exporteren kunt u het afbeeldingsformaat in pixels of percentage van het volledige formaat opgeven.

Als u een tekening als een afbeelding opslaat, kunt u Gebruik scene-gebieden of Gebruik bladgebieden opgeven. Scene-gebieden omvatten grijze randen rond de tekening om het formaat van de gehele scene te vullen. Blad-gebieden omvatten alleen wat zich binnen de bladgrens bevindt.

Raadpleeg Een afbeelding invoegen

Niet ondersteund

delen, assemblies V6.4, 7.0, 8.0, 8.1, 8.2, 9.0 to 10.0

.jt

• JT Open 5.3 bibliotheken zijn beschikbaar voor het lezen en schrijven van JT-bestanden, die zijn gemaakt met versie 5.3.
• JT-bestanden met productie-informatie over producten (PMIProductie-informatie over het product. U kunt PMI importeren als u het selectievakje Deelproductie importeren aanvinkt bij het importeren van CATIA-bestanden.) worden ondersteund voor:
  • datumlabels
  • tekstnotities
  • afmetingsmetingen
  • GD&T
  • Afwerkingssymbolen voor oppervlakken
  • Lassymbolen
  • Markeringsnotities
• PMIProductie-informatie over het product. U kunt PMI importeren als u het selectievakje Deelproductie importeren aanvinkt bij het importeren van CATIA-bestanden.-optie is standaard AAN.
• Semantische en polylijn PMIProductie-informatie over het product. U kunt PMI importeren als u het selectievakje Deelproductie importeren aanvinkt bij het importeren van CATIA-bestanden. worden ondersteund. Semantisch geïmporteerde afmetingen worden bijgewerkt met geometriewijzigingen. Polylijnen zijn simpelweg curves in een ruimte, die niet wordt bijgewerkt.
• Semantische PMIProductie-informatie over het product. U kunt PMI importeren als u het selectievakje Deelproductie importeren aanvinkt bij het importeren van CATIA-bestanden. wordt na het importeren op Laag0 geplaatst. De polylijn wordt op een laag genaamd Geïmporteerde Polylijn Annotaties geplaatst.
• Voor GD&T-symbolen kunt u klikken op een tolerantie-annotatie of datumsymbool om de waarden in het deelvenster Eigenschappen te bekijken.
• Klik op een pijl of lijn om de pijl of stijlen in het deelvenster Eigenschappen te bekijken of te wijzigen.
• Unicode-bestandsnamen worden ondersteund.
• Semantische GD&T gemaakt in, wordt geëxporteerd naar JT.
• Exporteren en importeren van vrije punten wordt ondersteund
• JT Open V6.4 en V7.0 worden geïmporteerd en geëxporteerd als meervoudige gegevens

delen, assemblies

.bip

Niet ondersteund

delen, assemblies, V12 t/m 27 (V26 standaard)

.x_t, .x_b

Niet ondersteund

3.6

delen, assemblies

Alleen-mesh .scdoc's kunnen worden geëxporteerd naar POV-bestandsformaat

MS Office 2003, 2007, 2013

3D-markeringsdia's .ppt

Niet ondersteund

V4.0, V5.0

delen, assemblies

.3dm

• Bij het importeren van een Rhino=bestand, worden curves met meerdere segmenten versterkt.

• U kunt laagnamen, kleurinformatie, schetslijnen en materiaalinformatie exporteren.

• Naastliggende topologie wordt standaard in acht genomen. Dit betekent, indien er problemen met een zijde worden gevonden, kunnen de naastliggende zijden informatie bieden, die gebruikt kan worden om de zijde te herstellen.

• De SpaceClaim plug-in voor Rhino wordt alleen ondersteund voor Rhino V5.0.

Ondersteund Rhino-object	Rhino-object	eenheid
Vaste vormen	Gesloten poly-oppervlakken	Vast lichaam
	Gesloten oppervlakken: bol, torus, ellipsoïde stippen;
Poly-oppervlakken (open)		Bladlichaam
Oppervlakken	Bijgesneden oppervlakken	Bladlichaam
	Niet bijgesneden oppervlakken met grensranden
Curves (curve, poly-curve)		Benoemde schetscurve
Puntobjecten (punt, puntenwolk)		Niet ondersteund
Veelhoekige mesh-objecten		Niet ondersteund
Objectnaam		Naam eenheid
Objectkleur		Kleur eenheid
Lagen	Laagnaam	Laagnaam
	Laagkleur	Laagkleur
	LaagGroeperingsmechanisme voor visuele eigenschappen, zoals zichtbaarheid en kleur. U kunt objecten op lagen groeperen om uw tekening te organiseren. Lagen zijn vooral handig als u annotatievlakken wilt weergeven of verbergen. aan/uit	LaagGroeperingsmechanisme voor visuele eigenschappen, zoals zichtbaarheid en kleur. U kunt objecten op lagen groeperen om uw tekening te organiseren. Lagen zijn vooral handig als u annotatievlakken wilt weergeven of verbergen. weergeven/verbergen
	Vergrendelde/ontgrendelde laag	Vergrendelde/ontgrendelde laag
	Laagstructuur	Componentstructuur
Materialen	Materiaalnaam	Materiaalnaam
	Andere materiaalattributen	Niet ondersteund
GroepenSets van objecten die verschijnen in het tabblad Groepen. U kunt een groep maken vanuit een set geselecteerde objecten. Informatie zoals Selectie, Alt ingedrukt houden + selecteren, verankering verplaatsen, as, en liniaalbemating is allemaal opgeslagen binnen de groep.		Niet ondersteund



delen, assemblies SketchUp V3.0 tot V8.0, V2013, V2014

.skp

Niet ondersteund

AP203, AP214 (geometrie)

delen, assemblies

.stp, .step

Als u STEPNorm voor de uitwisseling van modelgegevens van het product (ISO 10303). Definieert een methode voor het beschrijven van productgegevens. U kunt het STEP-protocol selecteren als u ontwerpen exporteert,-samenstellingen vanuit één bestand importeert, selecteer de bestandsoptie Meerdere documenten maken bij het importeren van assemblies, indien u wilt dat de assemblies in één bestand blijven in plaats van verdeeld over meerdere bestanden, één voor elk intern component.

delen, assemblies

.stl

• Bij het importeren van STL-bestanden, wordt de output standaard ingesteld op Binair.

• STL-bestanden kunnen polyzijde-meshes bevatten en deze kunnen worden geïmporteerd als lichtgewicht objecten. Polyzijde-meshes worden geïmporteerd als vaste vormen.

• Tijdens het opslaan van een .STL-bestandBestandsindeling voor de stereo lithografie CAD-software, gemaakt door 3D Systems. U kunt delen en assemblies (.stl) exporteren. Raadpleeg Stereo lithografie., is de kwaliteit gebaseerd op uw grafische kwaliteitsinstelling. Wij raden aan om de optie in te stellen voor de hoogst mogelijke grafische kwaliteit, indien u wilt dat uw ontwerp bruikbaar is als een snel SLARaadpleeg Stereo lithografie-prototype voor vorm-, pas- en functiedoeleinden.

• U kunt een STL-bestandBestandsindeling voor de stereo lithografie CAD-software, gemaakt door 3D Systems. U kunt delen en assemblies (.stl) exporteren. Raadpleeg Stereo lithografie. importeren als vaste vorm, als het meerdere planaire gebieden bevat, die kunnen worden samengevoegd in één planaire zijde.

• U kunt een STIL-bestand importeren als een mesh-objecten en exporteren als een ander STL-bestandBestandsindeling voor de stereo lithografie CAD-software, gemaakt door 3D Systems. U kunt delen en assemblies (.stl) exporteren. Raadpleeg Stereo lithografie.. Hierdoor is het mogelijk om meerdere STL-bestanden in een document te importeren en vervolgens alles te exporteren als een enkel STL-bestandBestandsindeling voor de stereo lithografie CAD-software, gemaakt door 3D Systems. U kunt delen en assemblies (.stl) exporteren. Raadpleeg Stereo lithografie..

• STL-export kan rechtstreeks worden uitgevoerd vanuit lichtgewicht (alleen visualisatie) .scdoc

V2.0

delen

.vda

delen, assemblies

.wrl

Niet ondersteund

delen, assemblies

.obj

• Structuur wordt niet behouden als u opslaat als een OBJ-bestand.

• Als u uw ontwerp opslaat als een OBJ-bestand, wordt de huidige grafische overlapping gebruikt voor nauwkeurigheid. U kunt de overlapping aanpassen, door de optie afbeeldingskwaliteit vs. de grafische snelheid in te stellen.

• UV's worden omgezet conform een lichaam of zijde en textuurinformatie wordt geëxporteerd met het bestand.

alleen vaste vormen van deel en assembly

.xaml

De oriëntatie en omzetting van het huidige aanzicht is opgeslagen in een XAML-bestand.

3D-markeringsdia's

.xaml
