Een as invoegen

U kunt een as in uw ontwerp verlengen, door deze beschikbaar te maken voor omkeringen of rotaties. De as wordt een kleine hoeveelheid voorbij de rand van de ruimte, die uw ontwerp bevat, verlengd. Het behoudt deze marge voor verlengen en bijsnijden terwijl u objecten aan het ontwerp toevoegt, verwijdert of verplaatst. Assen zijn niet gekoppeld aan de geometrie die gebruikt wordt om ze te maken (tenzij ze een verlenging van bestaande assen zijn); ze moeten expliciet worden geselecteerd om ze te verplaatsen met andere delen.

Een as invoegen

1. Klik op AsRechte lijn waar een object rond roteert of waar objecten regelmatig rond worden ingedeeld. Raadpleeg Uitlijningsas in de groep Aanmaken op het tabblad Ontwerp2D- of 3D-model dat minimaal één component van het bovenste niveau bevat..

2. Selecteer een van de volgende opties:



   Selecteer:	Om een as in te voegen:
   Axiale zijdeZijde van een 3D-object waardoor een as wordt verlengd. De as wordt weergegeven als u de cursor over de axiale zijde beweegt.	Dat de as van het vlak bevat
   Twee, non-parallelle planaire zijden	Op de kruising van de theoretische vlakken, die de twee zijden bevatten
   Lineaire rand	Die de rand bevat
   Cilinder en vlak met raakpunt	Op de kruising van de cilinder en het vlak
   LijnEen rechte lijn, boog of spline getekend in de Schetsmodus of op een lay-outvlak. Lijnen hebben lengte, maar geen gebied. Als u een schets met de tool Trekken in 3D trekt, worden lijnen randen.	Die de lijn bevat
   Oorsprong-asAs door de oorsprong	Langs de as van de oorsprong
   CirkelAfgeronde hoek bij de kruising van twee lijnen of randen. Afronding refereert aan een exterieurhoek; een interieurhoek is bekend als een fillet. Afrondingen een fillets worden beiden afrondingen genoemd. Raadpleeg Fillet, Ronding met constante radius, Ronding met variabele radius. of boog	Die het middenpunt bevat en normaal is naar de lijn toe
   PuntEnkele locatie in het schetsraster. 2D-object zonder hoogte, breedte of lengte. De oorsprong, een as en een hoekpunt zijn voorbeelden van punten. Gebruik de tool Punt om een punt op het schetsraster te schetsen. Punten zijn nuttig als een afmetingreferentie, voor het splitsen en voor het plaatsen van een punt op een lijn of curve waardoor u een cirkel met drie punten wilt tekenen. en een vlak	Door het punt en normaal (loodrecht) naar het vlak
   Twee punten	Door beide punten
   Drie assen	Op het punt waar de as van een cilinder zou worden geplaatst tussen de drie assen

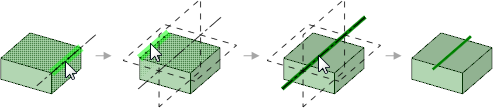

3. (Optioneel) Klik op de toolguide LijnEen rechte lijn, boog of spline getekend in de Schetsmodus of op een lay-outvlak. Lijnen hebben lengte, maar geen gebied. Als u een schets met de tool Trekken in 3D trekt, worden lijnen randen. bouwen om referentie-objecten te selecteren, selecteer vervolgens een tijdelijke (gestippelde) lijn om uw keuze vanuit de mogelijke assen te selecteren. Raadpleeg Tijdelijke punten, assen en vlakken invoegen voor gedetailleerde informatie over het maken van tijdelijke bestanden.





Een as door het middenpunt tussen twee punten invoegen

1. Klik op in de groep Bewerken op het tabblad Ontwerp2D- of 3D-model dat minimaal één component van het bovenste niveau bevat..

2. Houd Alt+Shift ingedrukt en selecteer twee punten om twee tijdelijke assen te maken, die in het midden kruisen.

3. Klik op de tijdelijke as.

4. Klik op AsRechte lijn waar een object rond roteert of waar objecten regelmatig rond worden ingedeeld. Raadpleeg Uitlijningsas in de groep Invoegen op het tabblad Ontwerp2D- of 3D-model dat minimaal één component van het bovenste niveau bevat..

Voorbeelden

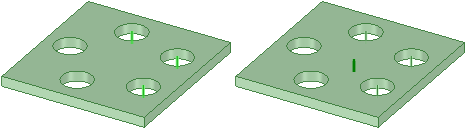

Maak een as door de assen van drie cilinders te selecteren.
