Symmetrisch verplaatsen

Gebruik de optie Symmetrisch verplaatsen in de tool VerplaatsenEen tool die gebruikt wordt om geometrie om te zetten of te draaien. om objecten relatief aan elkaar over een vlak te verplaatsen, alsof het gespiegelde objecten zijn, maar zonder dat u een spiegel-associatie tussen de objecten moet maken. In tegenstelling tot de tool Spiegelen, kan de optie Symmetrisch verplaatsen worden gebruikt om ongelijke en gelijke geometrie te verplaatsen.

U kunt deze optie gebruiken met een automatisch vastgesteld, virtueel spiegelvlak aan de hand van de locatie van de Verplaatsingsgreep of u kunt de toolguide DraaipuntScharnier: draaipunt. Bij gebruik van de tool Verplaatsen kunt u een object selecteren en de toolguide Draaipunt gebruiken om andere objecten om dit object heen te draaien. gebruiken om een vast spiegelvlak vast te stellen.

Met een draaipunt-geselecteerd spiegelvlak, wordt geometrie gevonden die hetzelfde is aan beide zijden van het vlak en dit wordt automatisch verplaatst, indien de geometrie aan één zijde van het vlak wordt verplaatst. Het midden van elk geselecteerde object bepaalt op welke zijde van het vlak de geometrie ligt.

Vlakken, randen, hoekpunten, sectiecurves en schetscurves kunnen symmetrisch worden verplaatst. Curves die gedeeltelijk het symmetrische vlak overlappen, kunnen worden verplaatst. De optie Symmetrisch verplaatsen is niet beschikbaar voor het verplaatsen van objecten met een vastgestelde spiegel-associatie.

Objecten zonder een virtueel spiegelvlak symmetrisch verplaatsen

1. Selecteer twee of meer objecten.

2. Klik op de tool VerplaatsenEen tool die gebruikt wordt om geometrie om te zetten of te draaien..
3. Klik op  Symmetrisch verplaatsen in het deelvenster Verplaatsingsopties.

4. Klik op een van de omzettingspijlen en versleep. Terwijl u sleept, verschijnt er een gedupliceerd spiegelvlak in het midden van de Verplaatsingsgreep, loodrecht t.o.v. de richting waarin u sleept. Verplaatsingen zijn over dit vlak gespiegeld. Een gedupliceerd spiegelvlak wordt weergegeven aan de andere kant van het virtuele spiegelvlak om een gespiegelde omzetting of rotatie weer te geven. Geselecteerde objecten worden symmetrisch over het aangegeven vlak verplaatst.

   Om het virtuele spiegelvlak terug te zetten, wijzigt u de selectie of schakelt u de optie Symmetrisch verplaatsen.

Voorbeelden

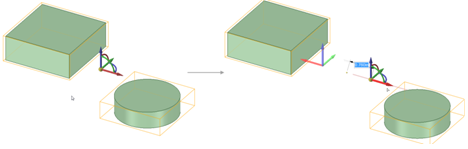

Twee vaste vormen symmetrisch over een virtuele spiegel verplaatsen.

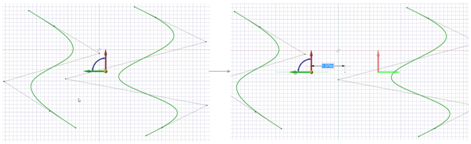

Twee curves verplaatsen.

Objecten symmetrisch verplaatsen met een draaipunt-geselecteerd spiegelvlak

1. Maak een vlak of planaire zijde.

2. Selecteer één of meerdere objecten.

3. Klik op de tool VerplaatsenEen tool die gebruikt wordt om geometrie om te zetten of te draaien..

4. Klik op  Symmetrisch verplaatsen in het deelvenster Verplaatsingsopties.

5. Klik op de toolguide  DraaipuntScharnier: draaipunt. Bij gebruik van de tool Verplaatsen kunt u een object selecteren en de toolguide Draaipunt gebruiken om andere objecten om dit object heen te draaien..

6. Klik op het vlak of de planaire zijde om het symmetrische vlak op te geven.

   Objecten aan de andere zijde van het draaipunt-vlak met overeenkomende geometrie worden automatisch gedetecteerd en symmetrisch over het vlak verplaatst.

7. Versleep de rotatie- of omzettingspijl op de verplaatsingsgreep om de geometrie symmetrisch aan het draaipunt-geselecteerde spiegelvlak aan te passen.

Voorbeelden

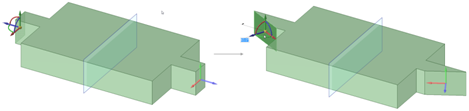

Het draaien van een rand wijzigt de overeenkomende geometrie aan de andere zijde van het draaipunt-geselecteerde spiegelvlak aan.

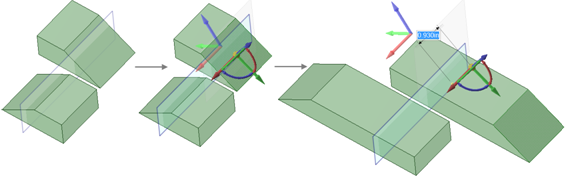

Het verplaatsen van vlakken die symmetrisch aan elkaar zijn, maar gedeeltelijk aan een zijde van het spiegelvlak liggen. Het midden van de begrenzingsvakken van de objecten ligt aan een zijde van het vlak, dus de tool Symmetrische verplaatsing kan de symmetrische geometrie detecteren en de hoekvlakken kunnen worden verplaatst.
