Aanzichten van dwarsdoorsneden offsetten

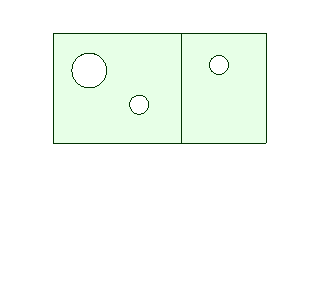

Met offset-secties kunt u gegevens vanuit de binnenkant weergeven, die op verschillende sectievlakken in één aanzicht liggen.

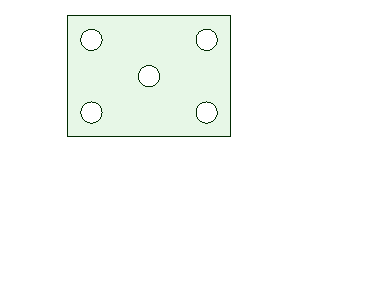

In sommige gevallen wilt u alleen de geometrie weergeven die in het sectievlak ligt. Dit wordt een Gebiedsectie genoemd. In andere gevallen, wilt u mogelijk ook de geometrie achter het vlak zien. Dit wordt een Totale sectie genoemd. Beide typen worden weergegeven in de onderstaande afbeelding.

De sectie Details van SpaceClaim Opties heeft tevens een instelling voor Dwarsdoorsneden. Raadpleeg de AanzichtOriëntatie-instelling die u op uw ontwerp kunt toepassen, waaronder draaien, pannen en zoomen. U kunt deze instellingen individueel aanpassen of een van de volgende vooraf geconfigureerde aanzichten toepassen: Trimetrisch, Isometrisch, Bovenkant, Onderkant, Voorkant, Achterkant, Rechts, Links. U kunt tevens Snap-aanzicht selecteren en op een zijde klikken om deze van voren te bekijken.-opties en de Lijnstijl-opties.

OffsetAfstand van een rand, segment of curve wordt verplaatst of gekopieerd. dwarsdoorsnede-aanzichten kunnen op de volgende manieren worden gemaakt:

• Als een nieuw aanzicht geprojecteerd vanuit een bestaand aanzicht.
• Door een bestaand aanzicht naar een dwarsdoorsnede om te zetten.

Als een dwarsdoorsnede-aanzicht is gemaakt, kunt u de kijkrichting omdraaien.

1. Klik met de rechtermuisknop op een sectielijn of pijl.
2. Selecteer Weergaverichting omdraaien.

Een offset-sectie vanuit een bestaande dwarsdoorsnede maken

1. Maak een dwarsdoorsnede-aanzicht.
2. Selecteer de toolguide OffsetAfstand van een rand, segment of curve wordt verplaatst of gekopieerd.-sectie maken.
3. Klik op de sectielijn op het punt waar u een offset wilt maken.
4. Versleep de zijde van de sectielijn, die u door een ander detail wilt laten lopen.
5. Ga door totdat u alle noodzakelijke offsets hebt vastgesteld.

Als u individuele sectielijn-segmenten selecteert en versleept, verspring het segment dat u versleept naar andere secties en wordt hiermee samengevoegd.

Alternatieve werkwijze

1. Maak een dwarsdoorsnede-aanzicht.
2. Klik met de rechtermuisknop op een sectielijn.
3. Selecteer Sectie splitsen.
4. SpaceClaim maakt een standaard offset.
5. Versleep individuele sectielijn-segmenten naar de gewenste locaties.

   Als u individuele sectielijn-segmenten selecteert en versleept, verspring het segment dat u versleept naar andere secties en wordt hiermee samengevoegd.

   U kunt alleen segmenten opdelen, die loodrecht aan de basisrichting staan.

6. Ga door totdat u alle noodzakelijke offsets hebt vastgesteld.

Een offset-sectie als een nieuw dwarsdoorsnede-aanzicht maken

1. Schets een ketting aan lijnen in een tekenbladaanzicht.
2. Selecteer een lijnsegment.
3. Open de tool Dwarsdoorsnede.
4. Verplaats uw muis om het planaire dwarsdoorsnede-aanzicht te maken.

Het nieuwe aanzicht wordt loodrecht aan het geselecteerde lijnsegment geprojecteerd, die kan worden afgeschuind.

SpaceClaim vindt de andere verbonden segmenten om het aanzicht te maken.

Als de tool geen eenduidige ketting aan lijnen kan vinden, wordt er een planaire sectie gemaakt.

Een dwarsdoorsnede-aanzicht in 3D publiceren

1. Klik met de rechtermuisknop op het dwarsdoorsnede-aanzicht op het tekenblad of in de boomstructuur.

2. Selecteer Naar 3D publiceren vanuit het contextmenu.

   Een gepubliceerde sectie verschijnt als een root-knooppunt in de boomstructuur.

   U kunt met de rechtermuisknop op de gepubliceerde dwarsdoorsnede in het venster Ontwerp2D- of 3D-model dat minimaal één component van het bovenste niveau bevat. klikken en BijsnijdenVerberg alle geometrie in een ontwerp boven of onder het raster of geselecteerde vlak. met vlak selecteren. U kunt ook de tool VerplaatsenEen tool die gebruikt wordt om geometrie om te zetten of te draaien. gebruiken om een gepubliceerde dwarsdoorsnede te verplaatsen.
