Deelvenster Selectie

Met het deelvenster Selectie kunnen objecten in hetzelfde gedeelte worden geselecteerd die gelijk of verwant zijn aan het momenteel geselecteerde object. De resultatenlijst is gebaseerd op de geometrie die u voor de zoekopdracht selecteert. Bijvoorbeeld: we hebben gezocht op basis van de ronde zijde die in onderstaande afbeelding is gemarkeerd. Zie onderstaande voorbeelden om te zien wat er gebeurt als u klikt op elk van de zoekresultaten.

Objecten selecteren die gelijk zijn aan het momenteel geselecteerde object.

1. Selecteer een willekeurig 3D-object.

2. Klik op het tabblad Selectie om het deelvenster Selectie weer te geven.

   Het tabblad Selectie bevindt zich aanvankelijke onder in het deelvenster Structuur.

3. (Optioneel) Selecteer de optie Alle objecten om te zoeken naar alle objecten in de actieve component.

   De volgende selectiecategorieën kunnen op meer dan één object worden geselecteerd:

   • Randen: Zelfde lengte, Zelfde lengte met zelfde oriëntatie, Even groot of kleiner radiusgat.

   • Zijden: Even grote rondingen, Even grote of kleinere rondingen, Even grote of kleinere afschuining, Even groot of kleiner gat, Zelfde gebied, Zelfde plaats, Cilinder met zelfde radius.

4. (Optioneel) Selecteer uit de vervolgkeuzelijst een categorie om alleen objecten weer te geven met de geselecteerde relatie.

   Selecteer Alle typen om alle geometrie die betrekking heeft op uw selectie weer te geven.

   Selectiecategorieën

   Categorie	Beschrijving	Voorbeeld	Selectietypen
   Objecten	Objecten op basis van volume ten opzichte van het momenteel geselecteerde object.	Deze vermogenselectiecategorie is met name handig als u meerdere kleine items in een ontwerp, zoals bevestigingen, wilt opsporen en verwijderen.	Alle objecten met volume <=, =, of >= het volume van het momenteel geselecteerde object
   Coaxiale zijden	Objecten met dezelfde as		CoaxiaalRelaties tussen zijden die hetzelfde rotatiecentrum delen. Als u het selectievakje Coaxiale Zijdegroepen aanvinkt in het tabblad Weergeven, worden zijden die een as delen aangegeven met blauwe arcering. gat Coaxiale uitsteeksel Coaxiale cilinder Coaxiale oppervlakken
   Componenten	Alle instanties van de geselecteerde component.		Componenten
   Randen	Randen die zijn als de momenteel geselecteerde rand		Randen met gelijke lengte Randen met gelijke lengte en zelfde stand Randen met gelijke lengte in zelfde zijde Lus oppervlakrand Harde plaatmetalen randen
   Kenmerken	GroepenSets van objecten die verschijnen in het tabblad Groepen. U kunt een groep maken vanuit een set geselecteerde objecten. Informatie zoals Selectie, Alt ingedrukt houden + selecteren, verankering verplaatsen, as, en liniaalbemating is allemaal opgeslagen binnen de groep. zijden die uitsteeksels, verdiepingen, binnenste zijden vormen of andere zijden omhullen		Uitsteeksel Verdieping Binnenste zijden Omhuld door
   Dikte middenoppervlakzijde	Middenoppervlakzijden met dezelfde dikte		Zijden en objecten
   Offsetzijden	Zijden met een gedefinieerde offsetrelatie		Alle offsetreferentiezijden Alle offsetzijden Zijden met dezelfde offset Alle samenvallende zijden
   Patronen	Patroondelen, volledige patronen, of herkende patronen		Patroondeel Herkend patroon Alle patroondelen Opmerking: Als het patroon geen patroonrelatie heeft in [%=General.ProductName% dan moet u Alt ingedrukt houden en de zijde selecteren die de patroondelen bevat om een herkend patroon te selecteren.
   Rondingen	Rondingen en afschuiningen		Rondingen met gelijke radius Zelfde of kleinere radius rondingen Zelfde of kleinere afschuining Zijden met rondingen met variabele radius en kettingen van zijden ook als ze bestaan uit een combinatie van vaste en variabele zijden
   Zelfde kleur	Zijden van dezelfde kleur		Zijden
   Zelfde curvetype	Curves van dezelfde kleur, hetzelfde type en dezelfde lengte		Zijden met dezelfde kleur als de oorspronkelijk geselecteerde zijde
   Zelfde gatafmetingen	Standaardgaten met dezelfde gatafmetingen		Standaardgaten
   Zelfde grootte	Zijden met dezelfde radius of hetzelfde oppervlak		Cilinder met zelfde radius Gat met zelfde radius Uitsteeksel met zelfde radius Zijden met hetzelfde oppervlak Gaten gelijk aan of kleiner dan Oppervlakgaten gelijk aan of kleiner dan
   Plaatmetaal	Objecten van plaatmetaal		Verstekhoeken Zelfde verbindingstype en -parameters Kerven en vormen met dezelfde parameters

5. (Optioneel) Als u Resultaten vermogenselectie automatisch berekenen in Keuzeopties uitschakelt, moet u klikken op om te zoeken naar gerelateerde objecten in uw ontwerp. Anders worden de zoekresultaten automatisch weergegeven.

   Gerelateerde objecten worden weergegeven in het primaire gebied van het deelvenster. Beweeg de muis over de objecten in de lijst om die objecten te markeren in het venster Ontwerp2D- of 3D-model dat minimaal één component van het bovenste niveau bevat..

6. (Optioneel) Stel de Relatieve tolerantie vermogenselectie in Keuzeopties in om items te vinden met een tolerantie van het doelformaat.

7. (Optioneel) Klik op een blauwe link om die parameter in de zoekopdracht te wijzigen.

8. Klik op een willekeurig nummer van de gerelateerde objecten in de lijst om deze aan de huidige selectie toe te voegen.

   Met Ctrl+klik kunt u meerdere objecten selecteren.

Alle randlussen van een oppervlak zoeken

1. Selecteer een oppervlak dat één randlus bevat.

2. Selecteer Lus oppervlakrand in de categorielijst.

   Deze optie is handig als er in het venster Ontwerp2D- of 3D-model dat minimaal één component van het bovenste niveau bevat. randlussen op elkaar verschijnen.

Herkende patronen selecteren en herkennen

1. Selecteer een uitsteeksel of verdieping die deel uitmaakt van het patroon.

2. Houd Alt ingedrukt en selecteer de planaire zijde die het potentiële patroon bevat.

   U moet deze zijde selecteren om een patroon te kunnen herkennen.

3. Selecteer Herkend patroon uit de lijst Gerelateerd.

4. Rechtsklik op het potentiële patroon en selecteer Patroon maken uit het contextmenu om de geselecteerde uitsteeksels of verdiepingen in een patroon om te zetten.

5. (Optioneel) Selecteer een zijde of patroononderdeel om het aantal en bematingen voor bewerking weer te geven.

Zijden selecteren die een interne lege ruimte omgeven

1. Klik op een zijde van de vaste vorm met binnenste zijden.

2. Selecteer Binnenste zijden in de categorielijst.

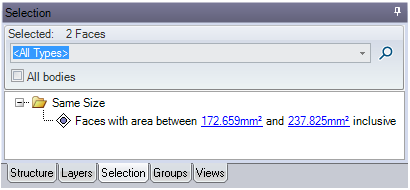

Alle zijden zoeken binnen het bereik van gebieden tussen twee zijden

1. Selecteer twee zijden.

2. Klik op in het deelvenster Selectie.

   In de zoekresultaten worden alle zijden in uw ontwerp met een gebied tussen de door u geselecteerde twee zijden weergegeven.



Alle zijden met dezelfde kleur selecteren

1. Open een model met verschillende kleuren op meerdere zijden van het model.

2. Selecteer een zijde van een bepaalde kleur

3. Klik op het tabblad in het deelvenster Selectie in de boomstructuur.

4. Klik op de optie Zijden met zelfde kleur onder de map Zelfde kleur in het deelvenster Selectie.

5. Alle zijden met dezelfde kleur als de oorspronkelijk geselecteerde zijde worden geselecteerd.

Voorbeelden

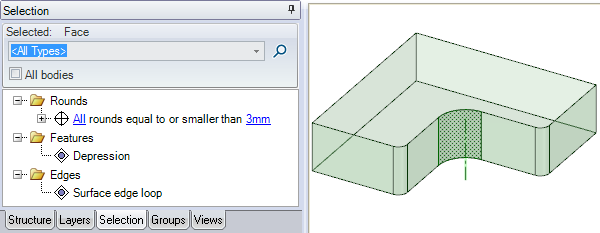

We hebben de hierboven gemarkeerde ronde zijde geselecteerd.

De hierboven gemarkeerde zijden worden geselecteerd door te klikken op Alle rondingen die gelijk zijn aan of kleiner zijn dan 4,34 mm.

De hierboven gemarkeerde zijden worden geselecteerd door te klikken op Verdieping.

De hierboven gemarkeerde zijden worden geselecteerd door te klikken op Lus oppervlakrand.
