Zijden vervangen

Gebruik de tool  Vervangen in de lintgroep Bewerken op het tabblad Ontwerp2D- of 3D-model dat minimaal één component van het bovenste niveau bevat. om een zijde door een andere zijde te vervangen. U kunt meerdere zijden vervangen door een enkele zijde, een enkele zijde vervangen door meerdere zijden of meerdere zijden vervangen door meerdere andere zijden.

Met de tool Vervangen kunt u ook handmatig complexe zijden en curves vereenvoudige en uitlijnen naar vlakken, kegels en cilinders. (Als u dit proces wilt automatiseren, gebruikt u de tool Vereenvoudigen in de groep Aanpassen op het tabblad Repareren om probleemgebieden te vinden.)

Een zijde vervangen

1. Klik op de tool  Vervangen in de lintgroep Bewerken op het tabblad Ontwerp2D- of 3D-model dat minimaal één component van het bovenste niveau bevat..

2. Selecteer de zijde die u wilt vervangen (dat is het doel).

3. Selecteer de zijde, het oppervlak of het vlak dat u wilt gebruiken om de doelzijde te vervangen (dat is de bron).

   U kunt bronnen selecteren in het venster Ontwerp2D- of 3D-model dat minimaal één component van het bovenste niveau bevat. of in de boomstructuur.

Snellere manier

1. Klik op de doelzijde en gebruik Als+klik op de bronzijde, het oppervlak of het vlak met de tool Selecteren.

2. Klik op de tool Vervangen om de doelzijde te vervangen met de bronzijde.

Meerdere doelen vervangen

1. Klik op de tool Vervangen.

2. Klik op de toolguide DoelHet object dat u wilt snijden, bij gebruik van de tool Combineren om een vaste vorm of oppervlak te splitsen. om deze vast te maken, klik vervolgens op elke doelzijde.

   U kunt ook een selectiemethode gebruiken voor meerdere zijden.

3. Selecteer de bronzijde, het oppervlak of het vlak.

   U kunt een lichaam selecteren in het venster Ontwerp2D- of 3D-model dat minimaal één component van het bovenste niveau bevat. of in de boomstructuur.

Een doel vervangen door meerdere bronnen

1. Klik op de tool Vervangen.

2. Selecteer de doelzijde.

3. Klik op de toolguide Bron om deze vast te maken, klik vervolgens op elke bronzijde, oppervlak of vlak.

   U kunt bronnen in het venster Ontwerp2D- of 3D-model dat minimaal één component van het bovenste niveau bevat. selecteren of in de boomstructuur en tevens een selectiemethode gebruiken voor het selecteren van meerdere zijden.

4. Klik op de toolguide Voltooien of druk op Enter om het doel te vervangen.

Meerdere doelen vervangen door meerdere bronnen

1. Klik op de tool Vervangen.

2. Klik op de toolguide DoelHet object dat u wilt snijden, bij gebruik van de tool Combineren om een vaste vorm of oppervlak te splitsen. en klik vervolgens op elke doelzijde.

   U kunt ook een selectiemethode voor meerdere zijden gebruiken.

3. Klik tweemaal op de toolguide Bron om deze vast te maken, klik vervolgens op elke bronzijde, oppervlak of vlak.

   U kunt bronnen in het venster Ontwerp2D- of 3D-model dat minimaal één component van het bovenste niveau bevat. selecteren of in de boomstructuur en tevens een selectiemethode gebruiken voor het selecteren van meerdere zijden.

4. Klik op de toolguide Voltooien of druk op Enter om de doelen te vervangen.

Voorbeelden

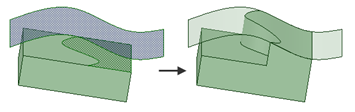

Vervangen van een gesplitste doelzijde door een bronoppervlak

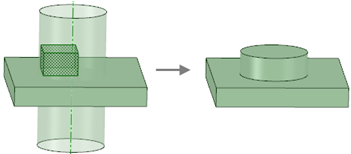

Vervangen van meerdere doelzijden (het uitsteeksel) met een enkele bronzijde (het oppervlak)

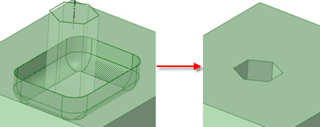

Vervangen van meerdere doelzijden (in de uitdieping) met meerdere bronzijden (op het oppervlak)

Zijden uitlijnen of vereenvoudigen

1. Klik op de tool Vervangen.

2. Klik op de toolguide DoelHet object dat u wilt snijden, bij gebruik van de tool Combineren om een vaste vorm of oppervlak te splitsen. en klik vervolgens op elke zijde die u wilt uitlijnen of vereenvoudigen.

   U kunt ook een selectiemethode gebruiken voor meerdere zijden.

   Als de geselecteerde zijden kandidaten voor uitlijning of vereenvoudiging zijn, worden ze in rood gemarkeerd. Zijden kunnen worden uitgelijnd of vereenvoudigd door de tool Vervangen, als deze zich binnen de uitlijnings- of vereenvoudigingstolerantie van ±0,0001m van SpaceClaim bevinden.

3. Klik op de toolguide Voltooien of druk op de toets Enter om de gemarkeerde zijden uit te lijnen of te vereenvoudigen.

Curves vereenvoudigen

1. Klik op de tool Vervangen.

2. Ctrl+klik op elke curve die u wilt vereenvoudigen.

   Als de geselecteerde curves kandidaten voor uitlijning of vereenvoudiging zijn, worden ze in rood gemarkeerd.

3. Klik op de toolguide Voltooien of druk op de toets Enter om de gemarkeerde curves uit te lijnen of te vereenvoudigen.

Voorbeeld

Bijna planaire zijden gemarkeerd voor uitlijning

Zijden gemarkeerd voor vereenvoudiging

Toolguides
