Vakselectie

De modus Vak gebruiken staat in het menu onder de tool Selecteren in de lintgroep Bewerken op het tabblad Ontwerp2D- of 3D-model dat minimaal één component van het bovenste niveau bevat., en ook in het radiale menu. U kunt dit menu openen vanuit elke actieve tool. Als u de selectiemodi wilt wijzigen terwijl de tool TrekkenEen tool die gebruikt wordt om de geometrie te verstoren of te vervormen. Gebruik de tool Trekken voor het offsetten, extruderen, sweepen, schetsen en vermengen van zijden, of om randen af te ronden, af te schuinen of te extruderen. Bij het omzetten van een schets naar 3D, maakt het trekken van een lijn een oppervlak en het trekken van een oppervlak maakt een vaste vorm. is geactiveerd, hoeft u alleen op de pijl onder Selecteren te klikken. De tool TrekkenEen tool die gebruikt wordt om de geometrie te verstoren of te vervormen. Gebruik de tool Trekken voor het offsetten, extruderen, sweepen, schetsen en vermengen van zijden, of om randen af te ronden, af te schuinen of te extruderen. Bij het omzetten van een schets naar 3D, maakt het trekken van een lijn een oppervlak en het trekken van een oppervlak maakt een vaste vorm. blijft geactiveerd.

Selecteer in het contextmenu Selecteren > Vak gebruiken.

In de modus kunt u in het venster Ontwerp2D- of 3D-model dat minimaal één component van het bovenste niveau bevat. een vak tekenen om objecten voor de meeste tools te selecteren. Terwijl u een selectievak tekent, worden objecten gemarkeerd (met kleine vertraging) om aan te geven wat precies geselecteerd gaat worden.

Teken het vak van links naar rechts om alleen de objecten te selecteren die zich volledig in het vak bevinden. Het vak verschijnt met een doorgetrokken lijn.

Teken het vak van rechts naar links om alles te selecteren wat het vak kruist, ook als dat niet volledig wordt omsloten door het vak. Het vak verschijnt met een stippellijn.

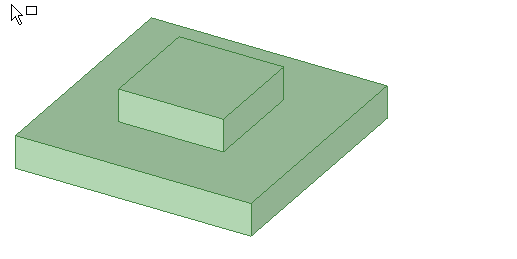

In de onderstaande animatie wordt de vakmodus twee keer gebruikt met het selectiefilter ingesteld op Slim (standaardinstelling) om het volledige deel te selecteren. U ziet dat hoekpunten, randen en zijden worden gemarkeerd voor selectie terwijl het vak wordt getekend. Eerst wordt het deel geselecteerd door volledige insluiting van het deel met een vak getekend van links naar rechts. Vervolgens wordt het deel geselecteerd door een vak van rechts naar links te tekenen dat oversteekt maar niet alle zijden van het deel omvat. U kunt op elk moment de muisknop loslaten om de gemarkeerde objecten te selecteren.

Objecten selecteren door een vak te tekenen

1. Klik op de pijl onder de tool Selecteren en klik op Vak gebruiken of klik in het venster Ontwerp2D- of 3D-model dat minimaal één component van het bovenste niveau bevat. en houd ingedrukt om het radiale menu te activeren en selecteer dan Lasso.

2. (Optioneel) Gebruik het SelectiefilterVervolgkeuzelijst in de statusbalk, die kan worden gebruikt om de selectie van objecten te beperken. Alleen objecttypen die u aanvinkt worden geselecteerd; bijvoorbeeld, alleen zijden en randen. in de statusbalk om het type objecten dat wordt geselecteerd, te wijzigen.

   De optie Slim is standaard geactiveerd en als u naar een andere tool wisselt. Selecteer Slim om het bovenste geactiveerde item in de lijst te selecteren dat zich ook bevindt in het gebied omsloten door het vak, de lasso of gekleurd. Door het teken van een vak of een vrije vorm worden objecten in onderstaande volgorde geselecteerd:

   • In een venster Ontwerp2D- of 3D-model dat minimaal één component van het bovenste niveau bevat.: ZijdeZijde of ander oppervlak van een vaste vorm. Sommige voorbeelden zijn het binnenoppervlak of een gat of de zes zijden van een rechthoekige vaste vorm. Raadpleeg Oppervlak, Rand3D-object gemaakt uit een enkele buitenste grens van een functie. Een lijn geschetst in 2D wordt een rand als u uw schets in 3D trekt., Schets, AnnotatieInformatie die u kunt toevoegen aan een tekening, zoals notities, bematingen, geometrische toleranties, centrale markeringen en stuklijsten., VlakConstructiegeometrie bestaande uit een plat oppervlak. Vlakken kunnen worden gebruikt voor een 2D-schets, sectie-aanzicht van een model, een neutraal vlak in een schetsfunctie., AsRechte lijn waar een object rond roteert of waar objecten regelmatig rond worden ingedeeld. Raadpleeg Uitlijningsas, PuntEnkele locatie in het schetsraster. 2D-object zonder hoogte, breedte of lengte. De oorsprong, een as en een hoekpunt zijn voorbeelden van punten. Gebruik de tool Punt om een punt op het schetsraster te schetsen. Punten zijn nuttig als een afmetingreferentie, voor het splitsen en voor het plaatsen van een punt op een lijn of curve waardoor u een cirkel met drie punten wilt tekenen.

   • In een Venster TekenenHoek of tapsheid op een object dat de verwijdering van een matrijs mogelijk maakt. U tekent door een of meerdere zijden rond een andere zijde te trekken, welke u heeft geselecteerd als het draaipunt. U kunt materialen toevoegen of verwijderen terwijl u trekt.: AnnotatieInformatie die u kunt toevoegen aan een tekening, zoals notities, bematingen, geometrische toleranties, centrale markeringen en stuklijsten., Schets, ZijdeZijde of ander oppervlak van een vaste vorm. Sommige voorbeelden zijn het binnenoppervlak of een gat of de zes zijden van een rechthoekige vaste vorm. Raadpleeg Oppervlak, Rand3D-object gemaakt uit een enkele buitenste grens van een functie. Een lijn geschetst in 2D wordt een rand als u uw schets in 3D trekt., VlakConstructiegeometrie bestaande uit een plat oppervlak. Vlakken kunnen worden gebruikt voor een 2D-schets, sectie-aanzicht van een model, een neutraal vlak in een schetsfunctie., AsRechte lijn waar een object rond roteert of waar objecten regelmatig rond worden ingedeeld. Raadpleeg Uitlijningsas, PuntEnkele locatie in het schetsraster. 2D-object zonder hoogte, breedte of lengte. De oorsprong, een as en een hoekpunt zijn voorbeelden van punten. Gebruik de tool Punt om een punt op het schetsraster te schetsen. Punten zijn nuttig als een afmetingreferentie, voor het splitsen en voor het plaatsen van een punt op een lijn of curve waardoor u een cirkel met drie punten wilt tekenen.

   Deselecteer Slim om alle geselecteerde objecttypen te selecteren. Klik om de typen objecten die u wilt selecteren, te selecteren of wissen.

3. Teken een rechthoek in het venster Ontwerp2D- of 3D-model dat minimaal één component van het bovenste niveau bevat.. Klik met de linkermuisknop en houd deze ingedrukt op een hoek van het gebied dat u met het vak wilt selecteren.

4. Houd de muisknop ingedrukt en teken een rechthoek in het venster Ontwerp2D- of 3D-model dat minimaal één component van het bovenste niveau bevat..

   • Teken het vak van links naar rechts om alleen de objecten te selecteren die zich volledig in het vak bevinden. Het vak verschijnt met een doorgetrokken lijn.

   • Teken het vak van rechts naar links om alles te selecteren in het vak, ook als dat niet volledig wordt omsloten door het vak. Het vak verschijnt met een stippellijn.

   De objecten die worden geselecteerd, worden gemarkeerd terwijl u het vak tekent.

5. Laat de muisknop los om het vak te voltooien.

   De objecten zijn geselecteerd als u de muisknop loslaat.

Uw selectie filteren

FilterRaadpleeg Selectiefilter de selectie met de knop SelectiefilterVervolgkeuzelijst in de statusbalk, die kan worden gebruikt om de selectie van objecten te beperken. Alleen objecttypen die u aanvinkt worden geselecteerd; bijvoorbeeld, alleen zijden en randen. in de statusbalk (zie onderstaande afbeelding). Met de optie Slim wordt geregeld hoe objecten worden geselecteerd als u de selectiemodus Vak, Lasso of Kleur gebruikt om objecten in het ontwerpgebied te selecteren:

• Met Slim geactiveerd wordt alleen het bovenste geactiveerde item in de lijst geselecteerd dat zich actueel in het selectiegebied bevindt.

• Met Slim gedeactiveerd worden alle geactiveerde items in de lijst geselecteerd die zich actueel in het selectiegebied bevinden.

Als u wisselt naar een andere tool, worden de filterselecties onthouden, maar de optie Slim is geactiveerd. Als u de optie Slim deactiveert, worden eerder geactiveerde opties geselecteerd.

Uw selectie wijzigen

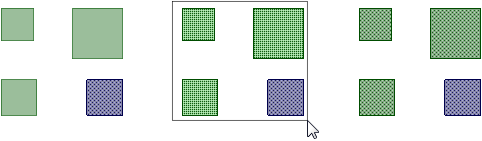

Houd Shift ingedrukt terwijl de vakselectie de selectie uitbreidt. Op de eerste afbeelding is het blauwe vak geselecteerd. Na vasthouden van Shift en selecteren met vak zijn alle vakken geselecteerd:

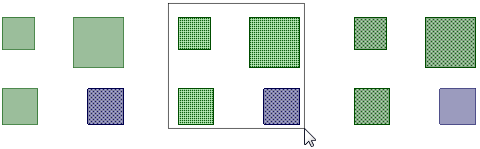

Houd Ctrl ingedrukt terwijl de vakselectie wisselt tussen selecties. Op de eerste afbeelding is het blauwe vak geselecteerd. Na Ctrl ingedrukt houden en selecteren met vak wordt het blauwe vak gedeselecteerd en worden de groene vakken geselecteerd:

Voorbeelden

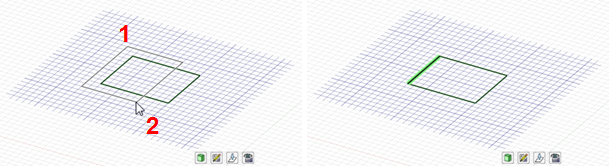

Vakselectie van links naar rechts

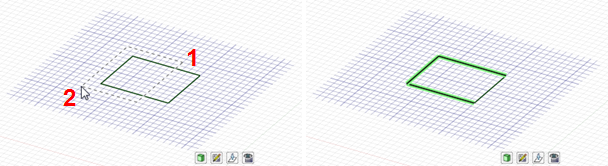

Vakselectie van rechts naar links

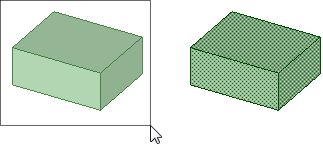

Vakselectie met Slim geactiveerd in SelectiefilterVervolgkeuzelijst in de statusbalk, die kan worden gebruikt om de selectie van objecten te beperken. Alleen objecttypen die u aanvinkt worden geselecteerd; bijvoorbeeld, alleen zijden en randen.

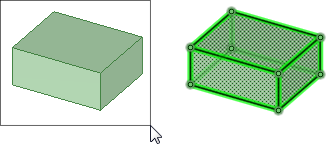

Vakselectie met Slim gedeactiveerd in SelectiefilterVervolgkeuzelijst in de statusbalk, die kan worden gebruikt om de selectie van objecten te beperken. Alleen objecttypen die u aanvinkt worden geselecteerd; bijvoorbeeld, alleen zijden en randen.

Punten selecteren door uitschakelen van Slim, Zijden en Randen in het SelectiefilterVervolgkeuzelijst in de statusbalk, die kan worden gebruikt om de selectie van objecten te beperken. Alleen objecttypen die u aanvinkt worden geselecteerd; bijvoorbeeld, alleen zijden en randen., vervolgens slepen van een vak om het object in het venster Ontwerp2D- of 3D-model dat minimaal één component van het bovenste niveau bevat.
