Buigtoleranties

Berekeningen van buigtoleranties gebruiken wat ook wel bekend staat als een K-factorParameter van buigingen in een plaatmetaaldeel, dat gebruikt wordt om de buigradius te berekenen. De K-factor is een percentage van de metaaldikte en hangt af van factoren zoals materiaal en type buigbewerking. Is gerelateerd aan de diepte van de neutrale as; een lijn binnen de plaat waar de lengte niet wijzigt als de plaat wordt gebogen. De binnenkant van de buiging staat onder compressie, de buitenkant staat onder spanning en de neutrale as vindt ergens tussen het middelpunt van het materiaal (K-factor=0.50) en een punt dichterbij de binnenkant van de buiging (K-factor=0.25) plaats.. Dit is de ratio van de locatie van de neutrale lijn (t in de onderstaande afbeelding) ten opzicht van de materiaaldikte (T). Als metaal is gebogen, wordt het materiaal op de binnenste radius in een gecomprimeerde staat gebracht, terwijl het materiaal op de buitenste radius onder spanning staat. De neutrale lijn is het punt van nul stress, waar het materiaal overgaat van comprimeren naar spanning.

K-factorParameter van buigingen in een plaatmetaaldeel, dat gebruikt wordt om de buigradius te berekenen. De K-factor is een percentage van de metaaldikte en hangt af van factoren zoals materiaal en type buigbewerking. Is gerelateerd aan de diepte van de neutrale as; een lijn binnen de plaat waar de lengte niet wijzigt als de plaat wordt gebogen. De binnenkant van de buiging staat onder compressie, de buitenkant staat onder spanning en de neutrale as vindt ergens tussen het middelpunt van het materiaal (K-factor=0.50) en een punt dichterbij de binnenkant van de buiging (K-factor=0.25) plaats. = t/T

De K-factorParameter van buigingen in een plaatmetaaldeel, dat gebruikt wordt om de buigradius te berekenen. De K-factor is een percentage van de metaaldikte en hangt af van factoren zoals materiaal en type buigbewerking. Is gerelateerd aan de diepte van de neutrale as; een lijn binnen de plaat waar de lengte niet wijzigt als de plaat wordt gebogen. De binnenkant van de buiging staat onder compressie, de buitenkant staat onder spanning en de neutrale as vindt ergens tussen het middelpunt van het materiaal (K-factor=0.50) en een punt dichterbij de binnenkant van de buiging (K-factor=0.25) plaats. is een geometrische berekening en houdt geen rekening met fysieke factoren voor een bepaald buigproces (materiaaltype, bewerkingstype voor de buiging, gereedschappen, etc.). Daardoor kan de werkelijke K-factorParameter van buigingen in een plaatmetaaldeel, dat gebruikt wordt om de buigradius te berekenen. De K-factor is een percentage van de metaaldikte en hangt af van factoren zoals materiaal en type buigbewerking. Is gerelateerd aan de diepte van de neutrale as; een lijn binnen de plaat waar de lengte niet wijzigt als de plaat wordt gebogen. De binnenkant van de buiging staat onder compressie, de buitenkant staat onder spanning en de neutrale as vindt ergens tussen het middelpunt van het materiaal (K-factor=0.50) en een punt dichterbij de binnenkant van de buiging (K-factor=0.25) plaats. voor een bepaalde opzet alleen worden verkregen door een omgekeerde berekening vanuit een werkelijke buiging. In andere woorden, buig het metaal, meet het resultaat en bereken de K-factorParameter van buigingen in een plaatmetaaldeel, dat gebruikt wordt om de buigradius te berekenen. De K-factor is een percentage van de metaaldikte en hangt af van factoren zoals materiaal en type buigbewerking. Is gerelateerd aan de diepte van de neutrale as; een lijn binnen de plaat waar de lengte niet wijzigt als de plaat wordt gebogen. De binnenkant van de buiging staat onder compressie, de buitenkant staat onder spanning en de neutrale as vindt ergens tussen het middelpunt van het materiaal (K-factor=0.50) en een punt dichterbij de binnenkant van de buiging (K-factor=0.25) plaats..

SpaceClaim bepaalt de correcte K-factorParameter van buigingen in een plaatmetaaldeel, dat gebruikt wordt om de buigradius te berekenen. De K-factor is een percentage van de metaaldikte en hangt af van factoren zoals materiaal en type buigbewerking. Is gerelateerd aan de diepte van de neutrale as; een lijn binnen de plaat waar de lengte niet wijzigt als de plaat wordt gebogen. De binnenkant van de buiging staat onder compressie, de buitenkant staat onder spanning en de neutrale as vindt ergens tussen het middelpunt van het materiaal (K-factor=0.50) en een punt dichterbij de binnenkant van de buiging (K-factor=0.25) plaats. curve, zodat u een nauwkeuriger resultaat krijgt, zonder de K-factorParameter van buigingen in een plaatmetaaldeel, dat gebruikt wordt om de buigradius te berekenen. De K-factor is een percentage van de metaaldikte en hangt af van factoren zoals materiaal en type buigbewerking. Is gerelateerd aan de diepte van de neutrale as; een lijn binnen de plaat waar de lengte niet wijzigt als de plaat wordt gebogen. De binnenkant van de buiging staat onder compressie, de buitenkant staat onder spanning en de neutrale as vindt ergens tussen het middelpunt van het materiaal (K-factor=0.50) en een punt dichterbij de binnenkant van de buiging (K-factor=0.25) plaats. te wijzigen of het regelmatig wijzigen van buigtabellen. De standaard buigtolerantie produceert een accuraat resultaat voor normale buigingen, die zijn gemaakt met normaal gereedschap en normale drukrem. Voor basisonderdelen, moet u de standaard toleranties gebruiken. Voor speciale gevallen kunt u de tabel met buigtoleranties gebruiken.

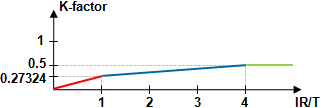

De curve voor de standaard waarden gebruikt in SpaceClaim wordt hieronder weergegeven.

De grafiek toont drie segmenten: rood, blauw en groen.

• Het rode segment staat voor buigradii die kleiner zijn dan de materiaaldikte. Vanwege de fysieke beperking van de comprimeerbaarheid van staal, is het lastig om buigingen te verkrijgen met een radius die kleiner is dan de dikte in een buigproces met lucht.
• Het blauwe segment geeft aan dat als de binnenste radius toeneemt, de K-factorParameter van buigingen in een plaatmetaaldeel, dat gebruikt wordt om de buigradius te berekenen. De K-factor is een percentage van de metaaldikte en hangt af van factoren zoals materiaal en type buigbewerking. Is gerelateerd aan de diepte van de neutrale as; een lijn binnen de plaat waar de lengte niet wijzigt als de plaat wordt gebogen. De binnenkant van de buiging staat onder compressie, de buitenkant staat onder spanning en de neutrale as vindt ergens tussen het middelpunt van het materiaal (K-factor=0.50) en een punt dichterbij de binnenkant van de buiging (K-factor=0.25) plaats. niet constant is. Het neemt met ongeveer 0,5 toe als de binnenste radius ongeveer vier keer groter is dan de materiaaldikte. Het wordt niet groter dan dat, omdat het materiaal niet langer uitgerekt is. Een K-factorParameter van buigingen in een plaatmetaaldeel, dat gebruikt wordt om de buigradius te berekenen. De K-factor is een percentage van de metaaldikte en hangt af van factoren zoals materiaal en type buigbewerking. Is gerelateerd aan de diepte van de neutrale as; een lijn binnen de plaat waar de lengte niet wijzigt als de plaat wordt gebogen. De binnenkant van de buiging staat onder compressie, de buitenkant staat onder spanning en de neutrale as vindt ergens tussen het middelpunt van het materiaal (K-factor=0.50) en een punt dichterbij de binnenkant van de buiging (K-factor=0.25) plaats. groter dan 0,5 is niet mogelijk.
• Het groene segment is constant op 0,5, wat de neutrale as is voor buigingen met een radius die vier keer groter is dan de materiaaldikte.

Het punt waar de rode en blauwe segmenten elkaar ontmoeten is belangrijk. Het vertegenwoordigt een buigradius die gelijk is aan de materiaaldikte. Voor normale buigingen wordt een omgekeerde berekening gebruikt om de K-factorParameter van buigingen in een plaatmetaaldeel, dat gebruikt wordt om de buigradius te berekenen. De K-factor is een percentage van de metaaldikte en hangt af van factoren zoals materiaal en type buigbewerking. Is gerelateerd aan de diepte van de neutrale as; een lijn binnen de plaat waar de lengte niet wijzigt als de plaat wordt gebogen. De binnenkant van de buiging staat onder compressie, de buitenkant staat onder spanning en de neutrale as vindt ergens tussen het middelpunt van het materiaal (K-factor=0.50) en een punt dichterbij de binnenkant van de buiging (K-factor=0.25) plaats. te vinden:

K = (4-PI) / PI = 0.27324

Dit kan worden bevestigd door fabrikanten van drukremmen. Dit is correct voor normale buigingen, omdat het gebaseerd is op het werkelijke fysieke resultaat.

U kunt tabellen voor buigtoleranties maken voor uw materialen en processen. Als uw tabellen zijn gevuld (wat u maar eenmalig hoeft te doen), kunt u uitvouwen met de tabellen of de standaard waarde gebruiken.

Met een plaatmetalen ontwerp geselecteerd aan de bovenkant van de boomstructuur, wordt de optie Type K-factorParameter van buigingen in een plaatmetaaldeel, dat gebruikt wordt om de buigradius te berekenen. De K-factor is een percentage van de metaaldikte en hangt af van factoren zoals materiaal en type buigbewerking. Is gerelateerd aan de diepte van de neutrale as; een lijn binnen de plaat waar de lengte niet wijzigt als de plaat wordt gebogen. De binnenkant van de buiging staat onder compressie, de buitenkant staat onder spanning en de neutrale as vindt ergens tussen het middelpunt van het materiaal (K-factor=0.50) en een punt dichterbij de binnenkant van de buiging (K-factor=0.25) plaats.weergegeven in de groep Plaatmetaalvan het deelvensterEigenschappen. Het type K-factorParameter van buigingen in een plaatmetaaldeel, dat gebruikt wordt om de buigradius te berekenen. De K-factor is een percentage van de metaaldikte en hangt af van factoren zoals materiaal en type buigbewerking. Is gerelateerd aan de diepte van de neutrale as; een lijn binnen de plaat waar de lengte niet wijzigt als de plaat wordt gebogen. De binnenkant van de buiging staat onder compressie, de buitenkant staat onder spanning en de neutrale as vindt ergens tussen het middelpunt van het materiaal (K-factor=0.50) en een punt dichterbij de binnenkant van de buiging (K-factor=0.25) plaats. is standaard ingesteld op Variabel, maar u kunt tevens een constante K-factorParameter van buigingen in een plaatmetaaldeel, dat gebruikt wordt om de buigradius te berekenen. De K-factor is een percentage van de metaaldikte en hangt af van factoren zoals materiaal en type buigbewerking. Is gerelateerd aan de diepte van de neutrale as; een lijn binnen de plaat waar de lengte niet wijzigt als de plaat wordt gebogen. De binnenkant van de buiging staat onder compressie, de buitenkant staat onder spanning en de neutrale as vindt ergens tussen het middelpunt van het materiaal (K-factor=0.50) en een punt dichterbij de binnenkant van de buiging (K-factor=0.25) plaats. instellen.

Met het type Constante K-Factor kunt u een numerieke waarde voor het part invoeren. Met gebruik van deze optie kunt u het ontwerp toewijzen aan andere algemene CAD-functies of het ontwerp aanpassen aan de unieke normen of tolerantieniveau's van een fabrikant om verschillende resultaten voor uitklappen te bereiken.

U dient alleen de K-factorParameter van buigingen in een plaatmetaaldeel, dat gebruikt wordt om de buigradius te berekenen. De K-factor is een percentage van de metaaldikte en hangt af van factoren zoals materiaal en type buigbewerking. Is gerelateerd aan de diepte van de neutrale as; een lijn binnen de plaat waar de lengte niet wijzigt als de plaat wordt gebogen. De binnenkant van de buiging staat onder compressie, de buitenkant staat onder spanning en de neutrale as vindt ergens tussen het middelpunt van het materiaal (K-factor=0.50) en een punt dichterbij de binnenkant van de buiging (K-factor=0.25) plaats. te wijzigen, zodat deze overeenkomt met de actieve eigenschappen van het metaal.
