Klik op
Zijde
splitsen in de Kruisen-groep op het tabblad Ontwerp.
De toolguide Doel selecteren wordt ingeschakeld.
Selecteer de zijde die u wilt splitsen.
(Optioneel) Selecteer een toolguide.
Beweeg met de muis over zijden of randen in uw ontwerp voor een voorbeeldweergave van de rand die op het doel wordt gemaakt. Langs de U- en V-rand van de zijde worden bematingen weergegeven.
Klik om de zijde, het vlak of de rand te selecteren die u wilt gebruiken om de geselecteerde zijde te splitsen. U kunt meerdere zijden selecteren.
U kunt Shift ingedrukt houden en met de muis over een rand bewegen terwijl u de snijderpunten selecteert. Het middelpunt op de rand wordt gemarkeerd met een geel bolletje tussen haakjes. De x- en y-bematingen vertrekken vanaf dat punt.
De toolguide Resultaten selecteren blijft actief totdat er nog maar één scheidingslijn over is, zodat u alle scheidingslijnen op één na kunt verwijderen zonder de toolguide opnieuw te hoeven activeren.

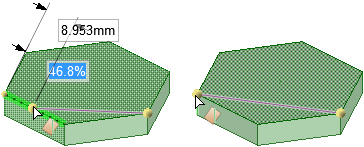

Bematingen vanaf het middelpunt van een rand om een zijde te splitsen.

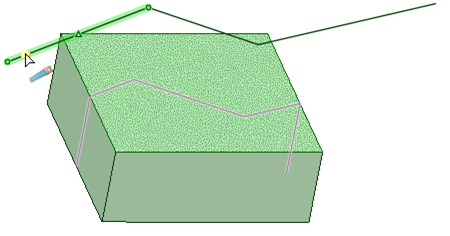

U kunt zijden spitsen met curves, ongeacht of ze de zijde wel of niet aanraken. Verbonden curves kunnen worden gebruikt als snijder door de Shift-toets ingedrukt te houden. Hieronder wordt een voorbeeld weergegeven.
Binnen de tool Zijde splitsen zijn er verschillende toolguides die u door het splitsingsproces leiden:
|
|
Standaard is de toolguide Doel |
|
|
De toolguide Snijdervlak selecteren wordt geactiveerd zodra u een doel selecteert. Als deze toolguide actief is, klikt u op de zijde of het oppervlak dat u wilt gebruiken om een rand op het doel te maken. |
|
|
De toolguide UV-snijderpunt selecteren wordt geactiveerd zodra u een doel selecteert. Beweeg met de muis over een rand voor een voorbeeldweergave van de nieuwe randen die worden gemaakt. Klik om de rand op de geselecteerde zijde te maken. Beweeg met de muis over een rand met deze toolguide om de lengte langs de rand weer te geven en te bewerken en het percentage van de rand dat ligt tussen het eerste punt en het eindpunt. |
|
|
De toolguide Loodrecht snijderpunt selecteren wordt geactiveerd zodra u een doel selecteert. Selecteer een rand om een voorbeeldweergave te zien van waar de loodrechte splitsing wordt gemaakt. Klik om de rand op de geselecteerde zijde te maken. De zijde wordt loodrecht gesplitst tot de door u geselecteerde rand. |
|
|
De toolguide Twee snijderpunten selecteren wordt geactiveerd zodra u een doel selecteert. Klik om het eerste punt op een rand te selecteren en beweeg vervolgens met de muis over een andere rand voor een voorbeeldweergave van de nieuwe rand die wordt gemaakt. Klik om de rand op de geselecteerde zijde te maken. De kortste lijn wordt getrokken tussen de twee punten. Beweeg met de muis over een rand met deze toolguide om de lengte langs de rand weer te geven en te bewerken en het percentage van de rand dat ligt tussen het eerste punt en het eindpunt. |
|
|
Selecteer de toolguide Resultaten selecteren en klik vervolgens op pas gemaakte randen om randen te verwijderen die u niet wilt behouden. |
De volgende optie is beschikbaar in de tool Zijde splitsen:
|
Curves maken |
Selecteer deze optie om schetslijnen te maken in plaats van de zijde te splitsen. |
© Copyright 2015 SpaceClaim Corporation. Alle rechten voorbehouden.
Een zijde splitsen met een andere zijde of ander vlak
