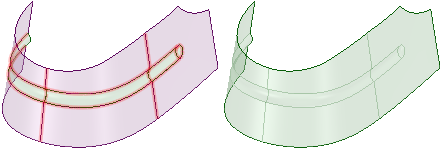

De tool Hechten combineert deelzijden van oppervlakken, die elkaar bij de rand raken. Als de samengevoegde zijden een gesloten oppervlak vormen, wordt er automatisch een vaste vorm gemaakt. U kunt deze tool gebruiken om meerdere oppervlakdelen te repareren, die zich in aparte componenten bevinden. Samenvallende zijden worden gedetecteerd en verwijdert, voordat Hechten de oppervlakken samenvoegt in een enkel lichaam.
(Optioneel) Selecteer één of meerdere oppervlakdelen of componenten.
Het selecteren van objecten vóór het starten van de tool, beperkt de resultaten van de tool t.o.v. die objecten.
Als u een component selecteert, worden alle oppervlakdelen met rakende zijden in het component samengevoegd.
Klik op
Hechten in de groep Versterken op het tabblad Repareren.
De randen van zijden, die kunnen worden samengevoegd, worden gemarkeerd.
(Optioneel) Wijzig de Maximale afstand in het deelvenster Opties om de afstand aan te passen tussen delen die automatisch worden gedetecteerd.
Selecteer het selectievakje Controleer op samenvallen om randen of vlakken te vinden, die samenvallen.
Klik op de gemarkeerde zijden die u wilt samenvoegen.
De zijden worden samengevoegd als u erop klikt.
(Optioneel) Klik op de toolguide Geometrie selecteren om zijden te selecteren, die niet automatisch werden gedetecteerd.
Klik op Voltooien om alle gemarkeerde zijden samen te voegen.
De volgende toolguides helpen u om het proces te doorlopen:
|
|
De toolguide Probleem selecteren is standaard actief. Met deze toolguide kunt u probleemgebieden selecteren en herstellen, die automatisch door de tool worden gevonden. |
|
|
Met de toolguide Geometrie selecteren kunt u zijden selecteren, die niet automatisch zijn gevonden. Houd Ctrl ingedrukt om meerdere objecten te selecteren of selecteer in het ontwerpgebied. |
|
Met de toolguide Probleem uitsluiten kunt u gebieden uitsluiten van selectie en herstellen. |
|
|
De toolguide Voltooien voegt de gemarkeerde vlakken samen. |
De volgende opties zijn beschikbaar:
|
Maximale afstand |
De maximale afstand tussen zijden wordt automatisch gedetecteerd door de tool. |
