Verplaatsingsgreep

U gebruikt de Verplaatsingsgreep om objecten in 2D en 3D te verplaatsen. Met de Verplaatsingsgreep kunt u objecten omzetten en draaien. U gebruikt de Verplaatsingsgreep door te klikken op de assen van de Verplaatsingsgreep en te verslepen om het geselecteerde object te verplaatsen.

Als u het object selecteert dat u wilt verplaatsen en klikt op een van de Verplaatsingstools, raadt SpaceClaim het verankeringspunt en de richting van de Verplaatsingsgreep. Indien een van deze opties incorrect is, kunt u deze wijzigen.

U kunt het formaat van de Verplaatsingsgreep aanpassen in Populaire opties.

Objecten omzetten met gebruik van de Verplaatsingsgreep

1. Klik op de as die is uitgelijnd met de richting waarin u het geselecteerde object wilt verplaatsen.

2. Sleep in de richting van de as om het object te verplaatsen.

   U kunt Ctrl+slepen om een kopie van het object te maken tijdens het verplaatsen.

Objecten draaien met gebruik van de Verplaatsingsgreep

Gebruik de gekromde draai-as, die is uitgelijnd met de richting waarin u wilt draaien:

• Versleep de as om het geselecteerde object te draaien.

  U kunt de Ctrl-toets ingedrukt houden om een kopie van het object te maken tijdens het verplaatsen.

• Dubbelklik op de as om het object 90° te draaien. U kunt de Ctrl-toets ingedrukt houden, terwijl u dubbelklikt om een kopie van het object bij 90° te maken.

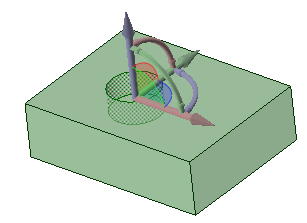

Vrij bewegen binnen een vlak met gebruik van de Verplaatsingsgreep

Gebruik de vlakken tussen de Verplaatsingsgrepen om binnen een vlak te verplaatsen.

• Houd de Alt-toets ingedrukt
• Er worden in vieren gedeelde cirkelvlakken tussen de Verplaatsingsgrepen weergegeven
• Selecteer het vlak waarbinnen u wilt verplaatsen
• Laat de Alt-toets los en begin met slepen

  Tijdens het slepen, verandert de cursor om de cursor vrij te kunnen slepen.

• Klikken op een Verplaatsingsgreep annuleert de vrije sleepbeweging.

De assen van de Verplaatsingsgreep opnieuw uitlijnen

U kunt de Verplaatsingsgreep op de volgende manieren opnieuw uitlijnen:

• Versleep de kleine ballen op elke draai-as van de Verplaatsingsgreep om deze opnieuw uit te richten. Tijdens het slepen, kunt u ook op de spatiebalk drukken om de hoek rechtstreeks in te voeren.

• Sleep de middelste bal van de Verplaatsingsgreep (of gebruik de toolguide Verankeren) om deze op een andere vaste vorm, zijde, rand of hoekpunt te plaatsen. Als u deze methode gebruikt, moet u er rekening mee houden dat het geselecteerde object nog steeds het te verplaatsen object is.

• Alt+klik op een punt of lijn (of gebruik de toolguide Verplaatsingsrichting) om de dichtstbijzijnde lineaire as richting dat punt of langs de lijn uit te richten.

Voorbeeld

Het formaat van de Verplaatstingsgreep aanpassen in Populaire opties
