Het uiteinde van de haak taps maken (deel 2)

1. Kopieer de bestaande rand om deze als draaias te gebruiken.

   1. Selecteer vanuit het vervolgkeuzemenu Weergaven de isometrische weergave, draai vervolgens het model om de andere kant weer te geven (zie afbeelding).

   2. Selecteer de beugel bij de rand linksonder, zoals hieronder weergegeven.

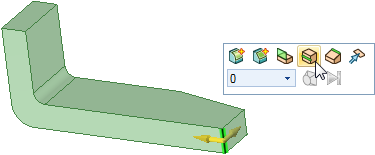

   3. Selecteer vanuit het deelvenster Opties of de miniwerkbalk de optie Rand3D-object gemaakt uit een enkele buitenste grens van een functie. Een lijn geschetst in 2D wordt een rand als u uw schets in 3D trekt. kopiëren .

      Er verschijnen twee pijlen om de richtingen aan te geven waarin de rand langs bestaande oppervlakken kan worden gekopieerd. U kunt met de Tab-toets tussen de richtingen wisselen.

   4. Sleep de rand 1,5” langs het oppervlak.





2. Draai de zijde zo dat deze overeenkomt met de gebogen zijde aan de andere kant van de beugel.

   1. Selecteer het pas gemaakte oppervlak tussen de nieuwe lijn en het uiteinde van de beugel.





   2. Klik op de toolguide DraaienVerplaatsen in een pad rond een as. Gebruik de tool Trekken om rond zijden, randen of een helix rond een as te draaien. De as kan een rechte lijn, as of rand zijn. Raadpleeg Subtractieve draaiing (rechts van het venster Ontwerp2D- of 3D-model dat minimaal één component van het bovenste niveau bevat.).

   3. Klik op de lijn die in de vorige stap is gemaakt.





   De lijn wordt blauw gemarkeerd en de pijl TrekkenEen tool die gebruikt wordt om de geometrie te verstoren of te vervormen. Gebruik de tool Trekken voor het offsetten, extruderen, sweepen, schetsen en vermengen van zijden, of om randen af te ronden, af te schuinen of te extruderen. Bij het omzetten van een schets naar 3D, maakt het trekken van een lijn een oppervlak en het trekken van een oppervlak maakt een vaste vorm. wijzigt om te laten zien dat de geselecteerde zijde zal draaien als er wordt getrokken.



   4. Sleep om te beginnen met het draaien van de zijde. Druk tijdens het slepen de spatiebalk in en houd deze ingedrukt om de draaibeweging te bematen.

   5. Voer -13 in en druk op Enter om de draaibeweging te voltooien.





3. Sla uw werk op.
