Condiciones de engranaje

La herramienta Engranaje constriñe dos objetos para que uno de ellos gire en reacción a la rotación del otro. Las condiciones del Engranaje pueden crearse entre dos cilindros, dos conos, un cilindro y un plano, o un cono y un plano.

Consulte la Tabla de referencia de limitaciones de montajes que puede imprimir para ver descripciones de todas las limitaciones de montajes.

La herramienta Engranaje se habilita cuando selecciona objetos adecuados que pertenecen a distintos componentes.

El ejemplo animado a continuación muestra la forma en que el anclaje de distintas piezas en el montaje afecta el comportamiento de los engranajes. Primero giramos el componente gris sin anclar este ni los componentes rosados. Luego anclamos el componente rosado que se resalta y giramos el componente gris. Observe los botones púrpura sobre los componentes rosados para ver la diferencia.

Cargue GearsExample.scdoc y pruebe por su cuenta. Intente activar las limitaciones de anclaje en los componentes grises o rosados, y luego utilice MoverHerramienta que se utiliza para trasladar o rotar geometría. para rotar un componente.

Si utiliza la versión en línea del material de ayuda, el modelo se descargará como un archivo comprimido. Necesita guardarlo a su disco y cambiar la extensión del archivo de ".zip" a ".scdoc"

Definir una condición de engranaje

1. Mantenga presionada la tecla Ctrl y seleccione un borde o una cara de los dos componentes que desea definir como engranajes.

2. Haga clic en Engranaje en el grupo Montaje de la pestaña Design (DiseñoModelo bidimensional o tridimensional que contiene al menos un componente de nivel superior.).

   La limitación se añade a los componentes.

Invertir el sentido de una condición de engranaje

Haga clic con el botón derecho en una condición de engranaje en el árbol de estructura y seleccione Invertir sentido para alinear los componentes con el lado opuesto del plano de alineación.

También puede modificar el valor Invertido a Verdadero o Falso en la sección Condición de montaje del panel Propiedades.

Invertir la dirección de rotación de una condición de engranaje

1. Seleccione la condición de engranaje en el árbol de estructura.

2. Haga clic con el botón derecho y seleccione Invertir dirección de rotación.

   De manera predeterminada, los engranajes rotan en la dirección opuesta a la del engranaje que los gira. Puede invertirlo para simular un accionamiento de correa o cadena en el cual ambos engranajes giran en la misma dirección.

Ejemplos

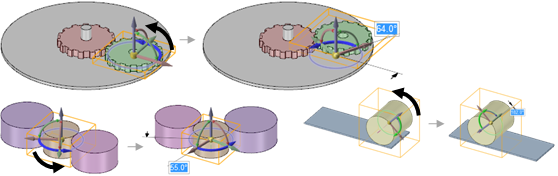

Varios ejemplos de limitaciones de engranajes

Haga clic para volver a reproducir
