Orientación de objetos



La herramienta Orientar se habilita cuando se carga un modelo, y rota los componentes de manera que los elementos seleccionados se orienten en la misma dirección.

Consulte la Tabla de referencia de limitaciones de montajes que puede imprimir para ver descripciones de todas las limitaciones de montajes.



Haga clic para volver a reproducir



Puede utilizar la herramienta Orientar para mover objetos sin asignar condiciones de montaje. Si los objetos pertenecen a distintos componentes, desactive Crear condiciones en el panel Opciones de montaje antes de mover.

Definir una condición de orientación

  1. Haga clic en Orientar en el grupo Montaje de la pestaña Design (DiseñoClosed).

    El comando de herramienta Alinear está habilitado de forma predeterminada.

  2. Seleccione un borde o una cara del componente que desea mover.

    Puede presionar la tecla Ctrl + clic para seleccionar varios objetos.

    El comando de herramienta ReferenciaClosed se habilita.

  3. Seleccione un borde o una cara del componente que desea mantener fijos.

    Los componentes se alinean. Puede controlar la animación de la alineación con Animar extensión total, que es una opción avanzada de SpaceClaim.

    La limitación se agrega a los componentes en el árbol de estructura.

Hágalo más rápido

Mantenga presionada la tecla Ctrl y seleccione el componente que desea mover y el componente que debe permanecer fijo. Luego haga clic en Orientar en el grupo Montaje de la pestaña Design (DiseñoClosed).

Invertir el sentido de una condición de orientación

Haga clic con el botón derecho en una condición de orientación en el árbol de estructura y seleccione Invertir sentido para alinear los componentes con el lado opuesto del plano de alineación.

También puede modificar el valor Invertido a Verdadero o Falso en la sección Condición de montaje del panel Propiedades.

Definir un ángulo de desplazamiento para una condición de orientación.

  1. Seleccione la condición de Dirección de orientación en el árbol de estructura.

  2. Modifique el valor de ángulo en la propiedad DesplazamientoClosed del panel Propiedades.

Orientar objetos sin una condición de montaje

  1. Haga clic en Orientar en el grupo Montaje de la pestaña Design (DiseñoClosed).

    El comando de herramienta Alinear está habilitado de forma predeterminada.

  2. Desactive Condiciones de creación en el panel Opciones de montaje.

  3. Seleccione un borde o una cara del objeto que desea mover.

    Puede presionar la tecla Ctrl + clic para seleccionar varios objetos.

    El comando de herramienta ReferenciaClosed se habilita.

  4. Seleccione un borde o una cara del objeto que desea mantener fijos.

    Los componentes se alinean. Puede controlar la animación de la alineación con Animar extensión total, que es una opción avanzada de SpaceClaim.

Comandos de herramienta

El comando de herramienta Alinear le permite seleccionar el componente para mover.

El comando de herramienta ReferenciaClosed le permite seleccionar el componente que permanecerá fijo.

Ejemplos

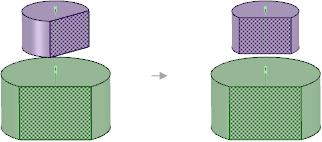

La orientación de dos componentes que tienen una limitación de alineación en sus ejes hace girar la segunda pieza que selecciona.
