Verificación de geometría

Puede verificar la geometría para sólidos y superficies. La geometría se verifica para detectar todos los errores ACISEl motor de modelos de Spatial Corporation. Puede importar y exportar archivos ACIS (.sat y .sab). posibles. Seleccione los errores y las advertencias en la ventana de diálogo para resaltar la geometría relacionada en la ventana Design (DiseñoModelo bidimensional o tridimensional que contiene al menos un componente de nivel superior.), según se indica a continuación.

Verificar la geometría de un objeto

1. Haga clic con el botón derecho en un sólido o una superficie en el árbol de estructura.

2. Seleccione Verificar geometría.

   Puede hacer clic en Detener en la barra de estado o presionar Esc para cancelar la operación, si fuera necesario.

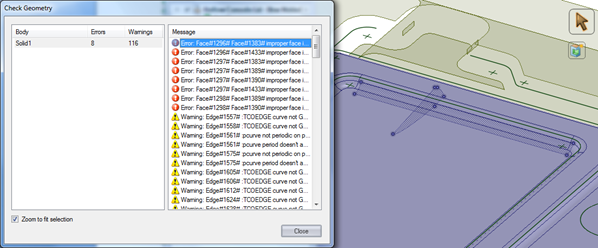

   Se abrirá una ventana de diálogo que enumera cualquier error o advertencia encontrados.

3. Seleccione los errores y las advertencias en la ventana de diálogo para resaltar la geometría relacionada en la ventana Design (DiseñoModelo bidimensional o tridimensional que contiene al menos un componente de nivel superior.).

4. Seleccione Zoom para ajustar la selección para aplicar zoom, de forma automática, en el área del problema en la ventana Design (DiseñoModelo bidimensional o tridimensional que contiene al menos un componente de nivel superior.).

5. Haga clic en Cerrar cuando haya terminado.
