Verificación de espacios libres

La herramienta Espacio libre lo ayuda a encontrar fácilmente los pequeños espacios entre las caras.

Encontrar espacios entre caras

1. Haga clic en Espacio libre en el grupo Detectar de la pestaña Preparar.

2. Escriba una distancia para la Distancia máxima en el panel Opciones.

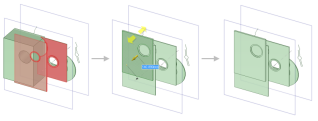

   Si la herramienta Espacio libre no puede localizar espacios entre caras para los ajustes que ingresó, aparece una Alerta de información para informarle que no se encontraron áreas. Ingrese un nuevo ajuste para localizar espacios existentes. Si ingresa una distancia que no existe en su diseño, aparece una alerta para informarle que el ajuste de distancia que ingresó es inválido. Cuando ingresa una distancia máxima válida, los espacios entre las caras que son iguales o menores a esta distancia se detectan y resaltan, de forma automática, según se indica a continuación.



3. Utilice las herramientas ArrastrarHerramienta que se utiliza para distorsionar o deformar geometría. Utilice la herramienta Arrastrar para desplazar, extruir, girar, barrer, hacer bosquejos y combinar caras, o bien para redondear,biselar o extruir bordes. Al convertir un boceto en 3D, arrastrar una línea genera una superficie, y arrastrar una superficie crea un sólido. o MoverHerramienta que se utiliza para trasladar o rotar geometría. para ajustar cualquier espacio, según sea necesario.

Opciones

Las siguientes opciones se encuentran disponibles en el panel Opciones:

• Distancia máxima: la distancia máxima para detectar caras cercanas.
