Creación de una esfera

Puede crear una esfera rápidamente con la herramienta Esfera.

Crear una esfera

Seleccione la herramienta Esfera del grupo Ingeniería inversa de la pestaña Insertar.
(Opcional) Haga clic en No fusionar en el panel Propiedades si no desea que la esfera se fusione con los cuerpos existentes.
(Opcional) Haga clic en Cortar en el panel Propiedades para eliminar el material de los cuerpos existentes donde se superponen con la esfera.
Haga clic para establecer el centro de la esfera y el plano en el que se dimensiona el radio de la esfera.

Al mover el cursor, puede obtener una vista previa de la esfera. La creación de esferas funciona mejor cuando mueve el cursor en la dirección x-y del plano indicado por el primer clic.
Haga clic para establecer el radio de la esfera.

Crear una esfera sobre una cara o un borde

Seleccione una o más caras o bordes.
Seleccione la herramienta Esfera del grupo de la cinta Crear o en el menú de Formas de la pestaña Insertar.

Se crea una esfera que cubre mínimamente las caras o los bordes seleccionados.

Opciones

Las siguientes opciones se encuentran disponibles en la herramienta Esfera.

Agregar	Agregar material para crear una esfera sólida.
Cortar	Eliminar material cuando la esfera se interseca con otro objeto.
No fusionar	Crear una esfera sin que se fusione con otros objetos incluso si la esfera se interseca con un objeto existente.
Lado próximo del cuerpo solamente	Agregar material solamente en el lado próximo cuando la esfera se interseca con otro objeto.

Ejemplos

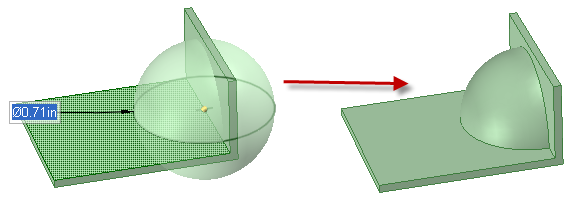

Uso de la opción Lado próximo del cuerpo solamente para añadir material a la esfera únicamente en el lado próximo de una pared delgada de posicionamiento.

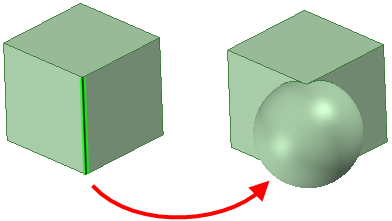

Creación de una esfera sobre una cara o un borde

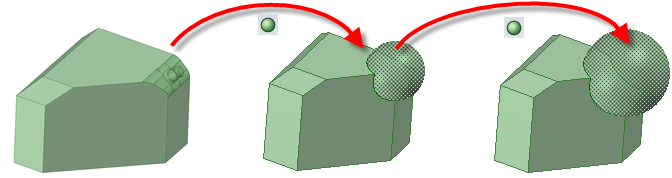

Seleccionar caras y hacer clic en la herramienta Esfera para crear una esfera; luego hacer clic en la herramienta Esfera varias veces para agrandar la esfera seleccionada.
