Creación de relaciones de desplazamiento

Use la herramienta DesplazamientoDistancia a la que se mueve o copia un borde, segmento o curva. para crear una relación de desplazamiento entre dos caras. Esta relación se mantendrá en las demás herramientas de edición 2D y 3D. Por ejemplo, cuando selecciona una cara de desplazamiento con la herramienta ArrastrarHerramienta que se utiliza para distorsionar o deformar geometría. Utilice la herramienta Arrastrar para desplazar, extruir, girar, barrer, hacer bosquejos y combinar caras, o bien para redondear,biselar o extruir bordes. Al convertir un boceto en 3D, arrastrar una línea genera una superficie, y arrastrar una superficie crea un sólido., se muestra la dimensión de desplazamiento. Las caras de base no muestran una dimensión.

Crear una relación de desplazamiento

1. Haga clic en la herramienta DesplazamientoDistancia a la que se mueve o copia un borde, segmento o curva. en el grupo de la cinta Crear.

   Coloque el cursor sobre su diseño para ver las caras elegibles para las relaciones de desplazamiento.

2. (Opcional) Seleccione opciones.

   Seleccione la opción Buscar desplazamientos iguales si desea seleccionar pares de caras contiguos que tengan la misma distancia de desplazamiento que el par que seleccionó. Si esta opción no está seleccionada, la relación de desplazamiento se crea solamente para el par de caras seleccionado.

3. Haga clic en la primera cara.

4. Haga clic en la segunda cara.

   Ya estableció una relación de desplazamiento entre el par de caras y otros pares de caras contiguos con la misma distancia de desplazamiento (si la opción Todos los mismos está seleccionada). Se activa el comando de herramienta Alternar cara de base.

5. (Opcional) Haga clic para seleccionar las caras de base.

   Cuando mueve una de las caras con una herramienta de diseño, la otra cara en el par de desplazamiento se mueve para mantener la relación de desplazamiento. Cuando rellena una cara de un par de desplazamiento, la otra cara también se rellena.

Comandos de herramienta

La herramienta DesplazamientoDistancia a la que se mueve o copia un borde, segmento o curva. contiene diversos comandos de herramienta que lo guían a través del proceso de edición:

Ejemplo

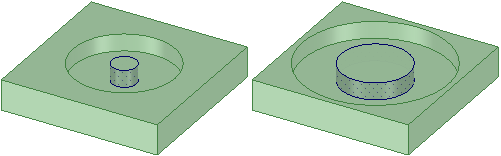

Una relación de desplazamiento entre dos caras cilíndricas hace que ambas se modifiquen cuando usted cambia el diámetro de cualquiera de los cilindros.
