Notas circulares

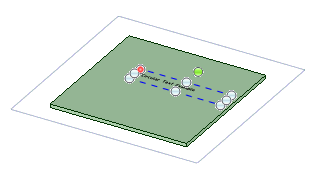

Use la herramienta NotaAnotación en un diseño, hoja de dibujo, o marcado 3D. Las notas contienen texto o símbolos que se insertan y que un líder de notas puede conectar a la geometría. para crear y editar texto de notas circulares. Este tipo de texto se puede orientar en sentido horario (clockwise, CW) o antihorario (counterclockwise, CCW). Un marcador de mira indica el centro del círculo. El radio del círculo se muestra como una guía visual. Use el controlador de tamaño para determinar el tamaño del círculo. Puede ajustar la orientación de la nota arrastrando el controlador de rotación. Ingrese o cambie la nueva configuración del radio en el panel Opciones.

Con el texto circular, puede crear lo siguiente:

• Texto en una línea
• Texto en líneas múltiples. Escriba la primera línea de texto y luego presione Enter para crear una línea de texto adicional.
• Texto formateado en una línea o en múltiples líneas. Use la minibarra de herramientas para formatear el texto de la nota circular. Puede cambiar la fuente, el tamaño y el estilo de todo el texto o una pieza; aunque no puede subrayar el texto circular.
• Una nota con una fuente True Type o Microsoft Windows 3.1 (Modern, Roman y Script). Las fuentes True Type se pueden usar para grabar o hacer un corte láser en láminas metálicas, donde el ancho del caracter está determinado por el ancho o el enfoque del rayo láser.

Crear una nota circular

1. Seleccione la herramienta NotaAnotación en un diseño, hoja de dibujo, o marcado 3D. Las notas contienen texto o símbolos que se insertan y que un líder de notas puede conectar a la geometría. del grupo de la cinta AnotaciónInformación que se puede agregar a un dibujo, tales como notas, dimensiones, tolerancias geométricas, marcas de centro y listas de materiales. en la pestaña Detalles.

   Coloque el cursor sobre las caras de su diseño para obtener una vista previa de los planos de anotación elegibles. (En los modos de Boceto y SecciónModo de diseño en el que se editan sólidos mediante el trabajo con sus bordes y vértices en la sección transversal. La vista es eliminada para mostrar detalles del interior., la cuadrícula de boceto define el plano de la anotación).

2. Haga clic sobre una cara para crear el plano en el que colocará la nota.

   Para crear un plano de anotación para una cara cilíndrica, seleccione el eje del cilindro.

   Si necesita cambiar el plano de la anotación, haga clic con el botón derecho y luego en Seleccionar nuevo plano de anotación del menú contextual, y escoja un nuevo plano de anotación.

3. Haga clic para colocar una nota en el plano.

4. Ingrese el texto de la nota.

5. En el panel Propiedades, seleccione Sentido horario o Sentido antihorario en el menú desplegable Tipo.

6. Haga clic en el objeto para actualizar la nota.

Una vez creado el texto de la nota circular, puede hacer lo siguiente:

• Haga clic en en la minibarra de herramientas para insertar un símbolo en su nota en la ubicación del cursor.
• Haga clic en en la minibarra de herramientas para insertar un campo dinámico. Los campos dinámicos incluyen valores actuales de una variedad de propiedades.
• Formatee al texto de la nota e ingrese el texto cortando, copiando y pegando el texto de otras notas o anotaciones de dimensión.
• Ajuste la orientación de la nota arrastrando los controladores de rotación. Arrastre el marcador de mira del centro para mover el texto.
• Use espacios iniciales (insertados antes o dentro del texto) y espacios finales (insertados después del texto) para posicionar el texto alrededor del radio del círculo, según sea necesario.
• Convierta el texto en texto liviano en la lámina metálica. El texto liviano es transparente y se usa para representar objetos de texto de manera virtual (para que las operaciones subsiguientes en la pieza no tengan que recalcular todos los datos de gráficos nuevos que contengan texto). En el modo liviano, los recortes de texto que el usuario puede visualizar se recrean solamente cuando se edita el texto, y no cada vez que se realiza otra acción en el modelo.
• MoverHerramienta que se utiliza para trasladar o rotar geometría. la nota: arrastre un punto de anclaje rojo para acoplar a un borde, un punto del boceto o un eje. El anclaje rojo se acoplará a la ubicación de anclaje de la nota más cercana al punto de arrastre.
