Use la herramienta Crear esquina para recortar o extender dos líneas de manera tal que se intersequen en una esquina.
La cuadrícula de boceto debe estar visible en el espacio de trabajo antes de que pueda crear esquinas.
Haga clic en Crear esquina en el grupo Boceto.
Haga clic en una línea, arco o spline.
Coloque el cursor sobre otra línea para obtener una vista previa de la esquina que se creará.
Si coloca el cursor sobre una línea que constituye el borde de la sección transversal de un sólido o un borde de contorno, esta no se modificará. Solamente se modifican las líneas de bocetos.
Haga clic en una línea que se interseque con otra para recortar las líneas o en una línea que no se interseque para extenderlas.
Si las líneas se intersecan, haga clic en la parte de la línea de intersección que desea conservar. Si las líneas no se intersecan, puede hacer clic en cualquier parte de la línea para extender las líneas y formar una esquina.
Las siguientes opciones se encuentran disponibles en la herramienta Crear esquina:
Recortar |
Si selecciona esta opción y hace clic en la primera línea, haga clic en una segunda línea que no se interseque para extender la primera pero no la segunda. Si las dos líneas se intersecan, la segunda recorta la primera. |

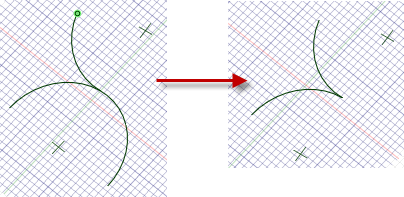

Creación de una esquina entre arcos.
Extensión de una spline hasta la intersección con otra curva de boceto.
