Creación de esquinas redondeadas



Use la herramienta Crear esquinas redondeadas para recortar o conectar dos líneas o arcos que se intersecan de manera tal que se unan con un arco tangente en ambos extremos. Esta herramienta se puede usar también con líneas 3D coplanares, como las líneas que creó por medio de combinación.

La cuadrícula de boceto debe estar visible en el espacio de trabajo antes de que pueda crear las esquinas redondeadas, también conocidas como filetes.



Conectar dos líneas con una esquina redondeada

  1. Haga clic en Crear esquina redondeada del grupo Boceto de la pestaña Design (DiseñoClosed).

  2. Seleccione una línea o un arco.

    De ser necesario, se extenderá la primera línea o arco que seleccione.

  3. Coloque el cursor sobre otra línea para obtener una vista previa de la parte redondeada que se creará.

    Si coloca el cursor sobre una línea que constituye el borde de un sólido, ese borde no se modificará. Solamente se modifican las líneas de bocetos. Al mover el cursor, se obtiene una vista previa del radio del arco. Ingrese un radio para dimensionarlo.

  4. Seleccione una línea que se interseque con otra para recortar las líneas o una línea que no se interseque para conectarlas.

    El lugar donde hace clic sobre la línea de intersección define el radio del arco tangente. También puede dimensionar la parte redondeada (o bisel) ingresando el diámetro.

    Si las líneas se intersecan, haga clic en la parte de la línea de intersección que desea conservar. Si las líneas no se intersecan, puede hacer clic en cualquier parte de la línea para extender la primera línea y formar una esquina redondeada. Los círculos no se pueden recortar.

En el caso de las líneas que se intersecan en una esquina, puede seleccionar y arrastrar el vértice.

También puede ingresar a la herramienta primero y luego hacer la selección.

Crear múltiples esquinas redondeadas con Ctrl

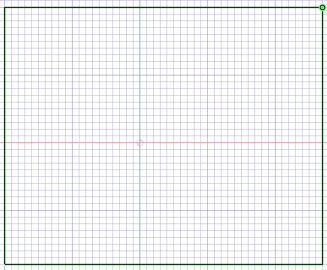

  1. Cree los bocetos de algunas curvas con varios vértices (por ejemplo, un rectángulo).
  2. Ingrese a la herramienta Crear esquina redondeada.

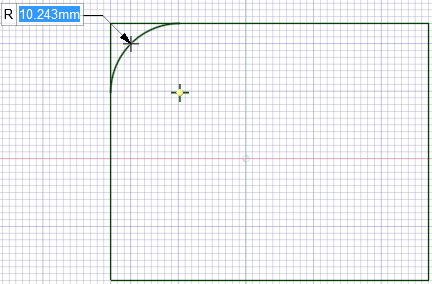

  3. Haga clic en el vértice de una esquina y arrástrelo para obtener la vista previa de la parte redondeada.

  4. Mantenga presionada la tecla Ctrl

  5. Mientras mantiene presionada la tecla Ctrl, haga clic y arrastre el vértice de otra esquina para obtener una vista previa de AMBAS partes redondeadas.

  6. Mantenga presionada la tecla Ctrl
  7. Repita el procedimiento para las demás esquinas.

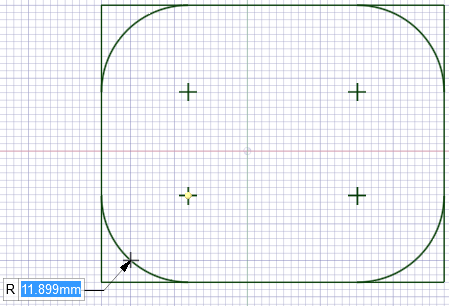

  8. En la última esquina (es decir, una vez terminada la selección con la tecla Ctrl), podrá obtener las vistas previas de todas las partes redondeadas simultáneamente.
  9. Haga clic para colocar las partes redondeadas o ingrese un valor de radio

Editar una esquina redondeada

Arrastre la esquina redondeada con la herramienta Seleccionar para modificar su radio. La tangencia se mantiene.

Opciones

Las siguientes opciones se encuentran disponibles en la herramienta Crear esquina redondeada.



ModoClosed de bisel

Crea un bisel de lados iguales en lugar de un arco.

Desactivar recorte

Mantiene las líneas subyacentes en lugar de eliminarlas.

Ejemplos

Redondeo de una esquina con la opción ModoClosed de bisel



Redondeo de una esquina con la opción Desactivar recorte



Redondeo de una esquina para la cual se extiende la primera línea seleccionada





Redondeo de esquinas de líneas 3D y barrido para obtener un tubo.
