Utilice la herramienta Cuadrícula
para visualizar las curvas que definen una cara o superficie en su diseño. Esta herramienta muestra una representación visual de la expresión matemática de la superficie. Las líneas de cuadrícula representan la expresión matemática utilizada para generar la superficie. Puede utilizarla para identificar una superficie de baja calidad. Por ejemplo, puede que una cara se vea bien pero que su representación matemática subyacente sea innecesariamente complicada o esté parametrizada de manera deficiente. Podría experimentar inconvenientes al cambiar la cara usando otras herramientas.
Si encuentra una cara con problemas subyacentes, puede eliminarla y luego emplear la herramienta Llenar con la opción Combinación de parche o la herramienta Reemplazar para generar una nueva cara.
Haga clic en
Cuadrícula en el grupo Calidad de la pestaña Medir.
Seleccione una cara o superficie: Presione la tecla Ctrl y haga clic para mostrar la cuadrícula en múltiples caras y superficies.
Haga clic en un área vacía en la ventana Design (Diseño) para esconder la cuadrícula.
La siguiente opción se encuentra disponible con la herramienta Análisis de cuadrícula:
|
Sombreado |
Seleccione Cuadrícula |
|
Alambre |
Deslice la escala o haga clic en - ó + para establecer la escala de la cuadrícula. |
Cuadrículas de cara con sombreado de cuadrícula, a cuadros y de alambre

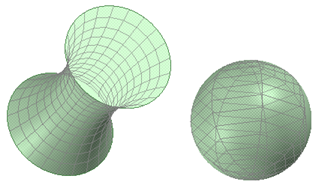

Cuadrículas de cara visualizadas en una cara combinada y en una esfera
