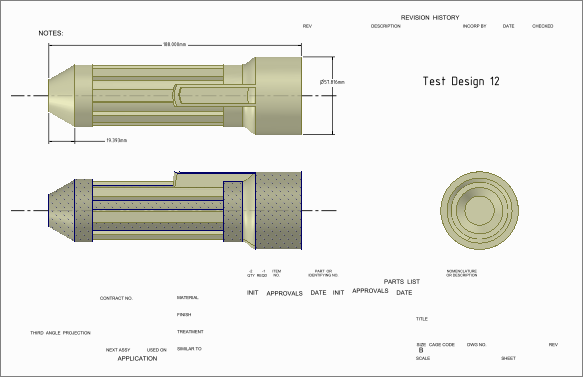

SpaceClaim lo ayuda a crear hojas de dibujo. Cuando agrega una nueva hoja de dibujo a un diseño, se crean las vistas del diseño automáticamente. Después, puede agregar, eliminar y editar esas vitas, además de arrastrarlas para moverlas por la hoja. Las hojas de dibujo se guardan dentro de su dibujo.
Por lo general, usted creará la hoja de dibujo, configurará la hoja, aplicará un formato, agregará y modificará las vistas y por último, anotará las vistas.
Las hojas de dibujo y sus vistas aparecen en el árbol de estructura. Puede colocar las vistas de la hoja de dibujo en capas.
Puede editar un diseño directamente mientras visualiza la hoja de dibujo mediante las herramientas en la pestaña Design (Diseño
).
Seleccione Nuevo > Nueva hoja de dibujo desde el menú Archivo.
En la ventana Design (Diseño), aparece una hoja de dibujo que contiene vistas superior, frontal y derecha, y la Hoja de dibujo aparece en el árbol de estructura. Se muestra la pestaña Detalles. No necesita crear un diseño antes de crear una hoja de dibujo. SpaceClaim le permite crear y editar geometrías dentro de la hoja de dibujo en sí. Cuando crea una nueva hoja de dibujo para un diseño vacío, la hoja contiene los contornos de la vista, con controladores que puede utilizar para cambiar el tamaño y la posición de la vista. Puede eliminar los controladores y mover la vista desde el contorno.
Si comenzó un diseño en una hoja de dibujo vacía, puede hacer clic con el botón derecho en un diseño en la hoja de dibujo y seleccionar Abrir componente para mostrar el diseño en una nueva ventana Design (Diseño).
Al modificar una vista, se cambian las vistas relacionadas en consecuencia.
