Edición de un boceto

Puede editar las dimensiones de líneas, arcos y puntos de boceto con la herramienta Seleccionar. La tangencia se mantiene cuando edita un boceto.

Editar un boceto

1. Haga clic en la herramienta Seleccionar. (También puede pulsar la tecla Esc si se encuentra en una herramienta de boceto).

   Seleccione el comando de herramienta Seleccionar curva de referencia para establecer una dimensión a partir de otro objeto, similar a la funcionalidad de Shift + desplazar cursor de otras herramientas.

2. Haga clic y arrastre la línea o el punto que desea editar.

   Presione la tecla Alt + clic y arrastre si desea separar la línea o el punto antes de moverlos.

   Presione la tecla Ctrl + clic para crear una copia.

   Ingrese un valor para determinar la dimensión del movimiento.

Editar las dimensiones de longitud y ángulo de una línea

1. Haga clic en el extremo de una línea o un arco para editar las dimensiones de la longitud o el diámetro y el ángulo o el ángulo de la cuerda de la línea o el arco.

2. Desplace el cursor sobre el extremo opuesto de la línea o el arco para mostrar un círculo azul.

3. Arrastre para mover el punto de referencia de la longitud de la dimensión.

4. Ingrese la dimensión de la longitud desde el extremo de la línea hasta el nuevo punto de referencia.

5. Desplace el cursor sobre la línea que muestra el final de la referencia del ángulo para resaltarla en azul.

6. Arrastre la línea azul para mover la referencia de la dimensión del ángulo.

   Si mueve la referencia angular 360°, la medición del ángulo cambia del sentido horario al sentido antihorario.

7. Ingrese la dimensión para ajustar el ángulo de la línea desde la nueva línea de referencia.

Editar la distancia desde otro punto

1. Haga clic en el punto medio de una línea, el centro de un arco o cualquier punto de boceto para mostrar una dimensión con respecto a un punto de referencia.

2. Desplace el cursor sobre el punto de referencia, luego arrastre los círculos azules hasta la ubicación a partir de la cual desea determinar la dimensión.

3. Haga clic para establecer la nueva ubicación de la referencia.

   Para desviar las líneas X-Y, haga clic en el círculo azul exterior e ingrese el ángulo de desviación.

Cambiar las propiedades de un objeto de boceto

1. Haga clic en la herramienta Seleccionar. (También puede pulsar la tecla Escc si se encuentra en una herramienta de boceto).

2. Seleccione un objeto del boceto para mostrar sus propiedades en el panel Propiedades.

   Es probable que necesite ajustar el ancho del panel Propiedades o de las columnas dentro del panel. Coloque el cursor sobre la línea de la columna vertical y arrastre para ensanchar la columna. Coloque el cursor sobre el borde del panel y arrastre para ensanchar el panel.

3. Puede:

   • Seleccionar un color nuevo desde la propiedad Color para pintar el objeto.

   • Cambiar líneas por líneas de construcción seleccionando un valor en la propiedad Construcción.

   • Cambiar líneas rectas por líneas simétricas seleccionando un valor en la propiedad Simetría.

   • Ingresar el número de lados de un polígono en la propiedad Cantidad de lados.

Comandos de herramienta

Cuando edita dimensiones de boceto con la herramienta Seleccionar, puede utilizar los siguientes comandos de herramienta tras seleccionar un extremo o centro de arco:

Ejemplos

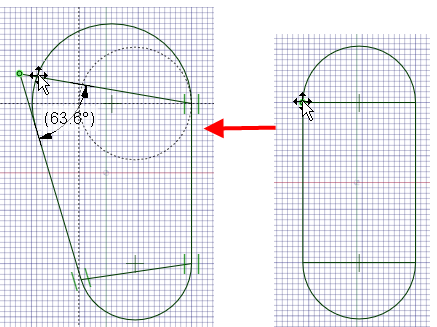

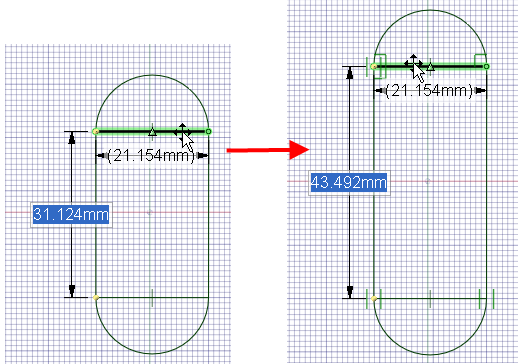

Edición de una pista de carreras arrastrando las líneas internas. Puede arrastrar para cambiar el tamaño, rotar, estirar o hacer un lado más grande que el otro arrastrado las diferentes líneas o puntos en el boceto.
