Usted está aquí: Preparación de diseños para análisis > Extender caras adyacentes

Extender

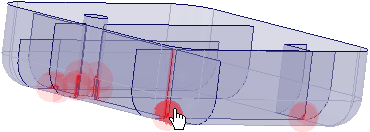

Utilice esta herramienta para extender o recortar superficies y fusionarlas con partes cercanas, o extender o recortar curvas de boceto. La herramienta detecta las caras que se pueden extender o recortar automáticamente y las resalta, como se muestra a continuación. Haga clic en un área resaltada para realizar la extensión o el recorte. Además, puede seleccionar una superficie que no se detectó automáticamente e intentar extenderla o recortarla. Esta herramienta funciona solamente con partes de superficies y curvas de boceto.

Extender o recortar superficies adyacentes

Haga clic en Extender en el grupo Análisis de la pestaña Preparar.

Se resaltan los bordes de partes de superficies o curvas de boceto que se pueden extender o recortar.

Las cadenas de caras tangentes se agrupan automáticamente para desplazarlas juntas.
Modifique las siguientes opciones:
- Distancia máxima: la distancia máxima entre superficies. La herramienta buscará caras adyacentes nuevamente si modifica este valor.
- Recortar superficies: controla si pueden recortarse las superficies además de extenderse.
- Intersecciones parciales: controla si se detectan las caras que se intersecan parcialmente.
- Mismo cuerpo: permite que se corte o extienda una superficie por una cara o un borde en el mismo cuerpo.
- Fusionar después de extender o recortar: fusiona los cuerpos, si es posible, cuando se recorta o extiende un borde en un cuerpo de superficie hasta una cara o borde de otro cuerpo.
Si desea extender o recortar sólo algunas de las superficies o curvas de boceto, haga clic en los puntos resaltados.

Mantenga presionada la tecla Ctrl para seleccionar múltiples bordes.

Las superficies o curvas de boceto se extienden o recortan cuando hace clic sobre ellas.
Haga clic en Completar si desea extender o recortar todas las superficies resaltadas.

Presione Esc para cancelar la operación.

Comandos de herramienta

Los siguientes comandos de herramienta lo guían a través del proceso:

	El comando de herramienta Seleccionar problema está activo de forma predeterminada. Este comando de herramienta le permite seleccionar y corregir áreas problemáticas que la herramienta encuentra automáticamente.
	El comando de herramienta Seleccionar geometría le permite seleccionar caras que no se encontraron de manera automática. Mantenga presionada la tecla Ctrl para seleccionar varios objetos o seleccionar con un cuadro en el área designada.
	El comando de herramienta Completar fusiona o recorta las superficies resaltadas.

Opciones

Las siguientes opciones se encuentran disponibles en el panel Opciones:

Distancia máxima	La distancia máxima entre las partes. La herramienta buscará caras adyacentes nuevamente si modifica este valor.
Recortar superficies	Controla si pueden recortarse las superficies además de extenderse.
Intersecciones parciales	Controla si se detectan las caras que se intersecan parcialmente.
Mismo cuerpo	Permite que se corte o extienda una superficie por una cara o un borde en el mismo cuerpo.
Extender hasta curvas	Encuentra superficies para extender hasta curvas cuando la curva está en el mismo plano que la superficie.
Fusionar después de extender o recortar	Fusiona los cuerpos, si es posible, cuando se recorta o extiende un borde en un cuerpo de superficie hasta una cara o borde de otro cuerpo.

Ejemplos

Las curvas se extienden de extremo a extremo.

Los bordes de superficies separadas se fusionan cuando selecciona la opción Fusionar después de extender o recortar.

Puede extender curvas hasta superficies y superficies hasta cuervas cuando selecciona la opción Extender a cuervas.
