Puede abrir archivos en muchas otras aplicaciones de modelado e insertarlos en SpaceClaim para su edición; también puede guardar los diseños que realice en SpaceClaim como diferentes tipos de archivo. Si a menudo trabaja con archivos que no se crearon en SpaceClaim, le recomendamos que configure las opciones de archivo a fin de optimizar el proceso de importación y exportación de acuerdo con sus necesidades.
Seleccione Opciones de SpaceClaim del menú Archivo para ver la ventana Opciones de SpaceClaim.
Haga clic en Opciones de archivo en el panel de navegación ubicado a la izquierda.
Seleccione un tipo de archivo en el panel que aparece a la izquierda para cambiar las opciones de ese tipo de archivo únicamente.
A continuación, se incluyen descripciones de todas las opciones.
 | Si intenta ingresar un valor que no están dentro del rango permitido en el panel Opciones o en el cuadro diálogo Opciones de SpaceClaim, verá un icono de signo de exclamación rojo junto al campo. Puede pasar el cursor sobre el icono para ver la información sobre herramientas que explica los valores válidos de la opción. |
En el panel que aparece a la izquierda, haga clic en General.
Marque:
Cargar modelo de fondo para orientar diseños de gran tamaño mientras se cargan.
Cargar componente liviano únicamente para abrir componentes externos como representaciones gráficas livianas cuando se abren archivos SCDOC. Esta opción se deshabilita cuando se cancela la selección de la opción Cargar modelo de fondo.
No puede desactivar la visualización de un componente liviano a través de la casilla de verificación incluida en el árbol de estructura. Los componentes livianos, incluido su estado de visualización, no pueden modificarse.
Usar tonos de color de SpaceClaim durante la importación a fin de emplear el esquema de colores de SpaceClaim para las capas. Esta opción se encuentra habilitada de manera predeterminada a fin de evitar colores completamente saturados en los que la visibilidad de elementos resaltados se ve reducida. Las caras en los datos importados conservarán los tonos de color originales si esta opción está desactivada.
Crear múltiples documentos durante la importación de montajes para que, al abrir o insertar un montaje que no se creó en SpaceClaim, se creen múltiples documentos. Cuando guarde el diseño, haga clic en Referencias para definir la ubicación donde se guardan los documentos.
Usar documentos de SpaceClaim coincidentes para una importación más rápida si un diseño contiene un componente externo que anteriormente se importó y convirtió en formato .scdoc de SpaceClaim, y desea volver a usar dicho archivo previamente importado.
Cuando SpaceClaim se integra en una aplicación de fabricación, esta opción se omite. En el caso práctico de fabricación, habitualmente la geometría se modifica para dar lugar a los procesos de fabricación y el modelo se guarda con el mismo nombre. Si esta opción está activada, la versión de fabricación podría sobrescribirse.
Guardar documentos importados en forma automática para que un archivo abierto o insertado que no se creó en SpaceClaim se guarde inmediatamente en un archivo SCDOC. (Si no selecciona esta opción, los archivos abiertos o insertados solo se guardarán cuando guarde el diseño). Asegúrese de que la opción Guardar documento importado y cargar como componente liviano NO esté seleccionada si no desea guardar ningún documento importado.
Mejorar datos importados para mejorar un archivo cuando se abre o inserta. Puede elegir que SpaceClaim realice lo siguiente: Borrar y simplificar geometría, Grapar superficies cercanas y Encontrar superficies coincidentes dentro de una tolerancia que especifique. Si cancela la selección de esta opción, el archivo se importa sin que se realicen mejoras en él; por lo tanto, el archivo aparece más rápido, pero posiblemente deba mejorarlo en forma manual.
V5, Pro/ENGINEER, SolidWorks o Solid Edge de gran tamaño al realizar la traslación en múltiples subprocesos.Usar montajes livianos para documentos importados: si selecciona esta opción, puede optar por alguno de los siguientes métodos de carga:
Guardar documento importado y cargarlo como liviano: cuando se selecciona esta opción, el archivo importado se abrirá en memoria. Para cada pieza en el archivo, se creará un archivo SCDOC, se guardará y posteriormente se cargará como liviano; de esta manera, la memoria no recibe datos pesados. Observará un montaje completamente liviano. Si luego hace clic con el botón derecho en uno de los componentes livianos y selecciona Cargar componente, la pieza se cargará por completo muy rápidamente. Además, este método permite la visualización del color de las piezas importadas. Los métodos incluidos a continuación no lo permiten. La información de fabricación del producto puede importarse como un modelo liviano.
Estructura y geometría de montaje liviano: con este método el documento se importa al igual que con la opción anterior y se crean piezas livianas en SpaceClaim, pero no se crean ni guardan archivos SCDOC. Como resultado, esta opción consume menos espacio en la memoria que el método mencionado más arriba cuando se importa el documento; sin embargo, si usa la opción Cargar componente en uno de los componentes livianos, es necesario volver a importar el documento entero para obtener todos los datos correspondientes. El proceso de carga del componente puede ser muy lento. Se recomienda usar este método si desea emplear las facetas livianas solamente y no la geometría pesada, o si trabaja con documentos importados de menor tamaño. Dado que no se crea ni guarda un archivo SCDOC, puede desactivar la visualización de estos componentes livianos a través de la casilla de verificación incluida en el árbol de estructura.
Estructura de montaje solamente: solo se crean el nombre y la jerarquía del componente. No se crean facetas livianas.
Permitir la importación de componentes y geometría ocultos para abrir o insertar componentes ocultos en archivos de CATIA v5, Parasolid, SolidWorks y SketchUp, y desactivar su visibilidad en el árbol de estructura.
Los objetos que se importarán tienen casillas de verificación para los siguientes elementos:
Curvas libres
Puntos
Planos
Ejes
Sistemas de coordenadas
Nombres de objetos

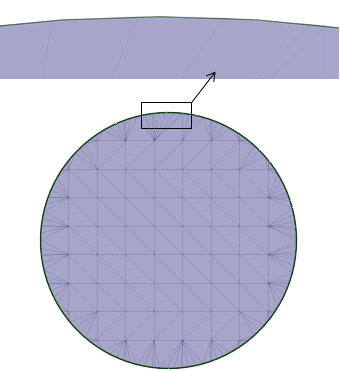

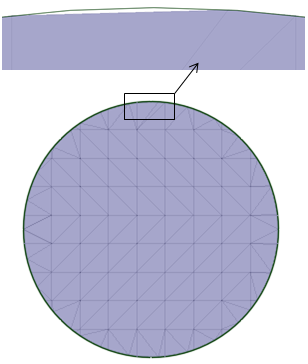

Mejorar datos durante la exportación para mejorar un archivo cuando se exporta. Esta opción le permite desactivar el comportamiento si no desea fusionar caras y bordes antes de que se exporte un modelo, como la exportación a Rhino.
Permitir exportación de componentes y geometría ocultos para guardar componentes que tienen su visibilidad desactivada en el diseño como componentes ocultos cuando los guarda como cualquier otro tipo de archivo. Esta opción es compatible con formatos de ,
Seleccione Importar nombres de objeto para importar archivos de CATIA con nombres de objeto.
Seleccione Exportar nombres de objeto para exportar archivos de CATIA con nombres de objeto.
