Puede guardar una dimensión de regla como dimensión de directriz en el panel Grupos. Cuando hace clic sobre una dimensión de directriz creada con MoverHerramienta que se utiliza para trasladar o rotar geometría., la herramienta MoverHerramienta que se utiliza para trasladar o rotar geometría. se activa en forma automática. Cambiar la dirección es como mover el objeto. Los puntos, los bordes, las caras o los ejes para la dimensión se mueven si modifica el valor de la dimensión.

Agregar una dimensión de directriz con la herramienta Seleccionar

1. Haga clic en MoverHerramienta que se utiliza para trasladar o rotar geometría. en el grupo Editar de la pestaña Design (DiseñoModelo bidimensional o tridimensional que contiene al menos un componente de nivel superior.).

2. Seleccione la cara o las caras que desee mover con la dimensión si se modifican.

3. Haga clic sobre un eje de rotación o dirección en el controlador de movimiento.

4. Haga clic en Regla en el panel Opciones o en la minibarra de herramientas.

5. Seleccione la cara, el borde o el punto donde quiere que las caras seleccionadas se dimensionen.

6. Haga clic en Crear grupo en el panel GruposConjuntos de objetos que aparecen en la pestaña Grupos. Se puede crear un grupo a partir de cualquier conjunto de objetos seleccionados. La información como la selección, Alt+selección, mover anclaje, axis y dimensión de regla se almacena con el grupo..

Ejemplos

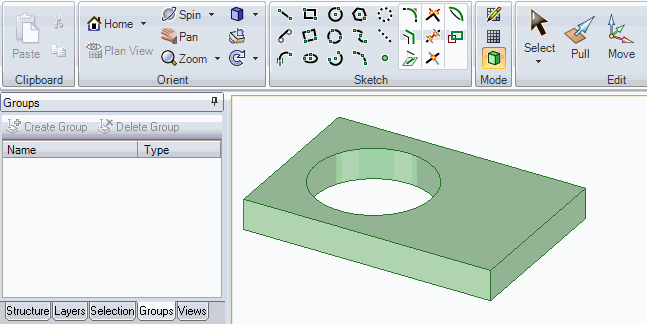

El video muestra la creación de una dimensión de radio y una dimensión de desplazamiento de distancia. Cambiar la dirección es como mover la cara. El cilindro y la cara planar se mueven cuando se modifican sus dimensiones guardadas.
