Puede guardar una dimensión de regla como dimensión de directriz en el panel Grupos. Cuando hace clic sobre una dimensión de directriz creada con ArrastrarHerramienta que se utiliza para distorsionar o deformar geometría. Utilice la herramienta Arrastrar para desplazar, extruir, girar, barrer, hacer bosquejos y combinar caras, o bien para redondear,biselar o extruir bordes. Al convertir un boceto en 3D, arrastrar una línea genera una superficie, y arrastrar una superficie crea un sólido., la herramienta ArrastrarHerramienta que se utiliza para distorsionar o deformar geometría. Utilice la herramienta Arrastrar para desplazar, extruir, girar, barrer, hacer bosquejos y combinar caras, o bien para redondear,biselar o extruir bordes. Al convertir un boceto en 3D, arrastrar una línea genera una superficie, y arrastrar una superficie crea un sólido. se activa en forma automática. Cambiar la dirección es como arrastrar el objeto. Los puntos, los bordes, las caras o los ejes para la dimensión se desplazan si modifica el valor de la dimensión. El estado de las opciones Agregar, Cortar y No fusionar se guarda con el grupo.

Puede guardar los siguientes tipos de dimensiones de directriz con la herramienta ArrastrarHerramienta que se utiliza para distorsionar o deformar geometría. Utilice la herramienta Arrastrar para desplazar, extruir, girar, barrer, hacer bosquejos y combinar caras, o bien para redondear,biselar o extruir bordes. Al convertir un boceto en 3D, arrastrar una línea genera una superficie, y arrastrar una superficie crea un sólido.:

• Distancia (desplazamiento)
• Radio

Agregar una dimensión de directriz con la herramienta Arrastrar

1. Haga clic en ArrastrarHerramienta que se utiliza para distorsionar o deformar geometría. Utilice la herramienta Arrastrar para desplazar, extruir, girar, barrer, hacer bosquejos y combinar caras, o bien para redondear,biselar o extruir bordes. Al convertir un boceto en 3D, arrastrar una línea genera una superficie, y arrastrar una superficie crea un sólido. en el grupo Editar de la pestaña Design (DiseñoModelo bidimensional o tridimensional que contiene al menos un componente de nivel superior.).

2. Seleccione los puntos, los bordes, las caras o los ejes hacia los cuales desea que la dimensión se desplace si se modifica.

3. Haga clic en Regla en el panel Opciones o en la minibarra de herramientas.

4. Seleccione la cara, el borde, el punto o el eje donde quiere que las caras seleccionadas se dimensionen.

5. Haga clic en Crear grupo en el panel GruposConjuntos de objetos que aparecen en la pestaña Grupos. Se puede crear un grupo a partir de cualquier conjunto de objetos seleccionados. La información como la selección, Alt+selección, mover anclaje, axis y dimensión de regla se almacena con el grupo..

Ejemplos

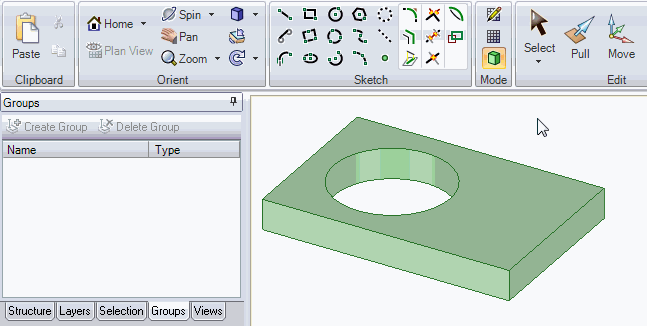

El video muestra la creación de una dimensión de radio y una dimensión de desplazamiento de distancia. El radio del cilindro cambia y el desplazamiento para el eje se modifica cuando se modifican las dimensiones.
