Utilice la herramienta Proyectar al boceto para copiar el borde o vértice de un sólido a un punto o una línea 2D que pueda manipular con las herramientas de boceto. También puede proyectar una nota a la cuadrícula de boceto. Al proyectar un eje a la cuadrícula de boceto, se crea una línea de construcción.
Salvo cuando se seleccione en forma explícita un nuevo plano de boceto, esta es la única herramienta para crear bocetos que puede seleccionar elementos que no se encuentran en la cuadrícula de boceto. También puede seleccionar textos de notas y proyectar el texto en el boceto.
La cuadrícula de boceto debe estar visible en el espacio de trabajo antes de que pueda proyectar los bordes en ella.
Puede proyectar un cuerpo en un plano de boceto de diseño en una hoja de dibujo.
Haga clic en
Proyectar a boceto en el grupo Boceto que se encuentra en la pestaña Diseño
.
Desplace el cursor por encima del diseño para resaltar los objetos disponibles para la proyección.
Haga clic sobre el borde, la cadena de bordes, los vértices o los textos de notas que desee proyectar en el plano del boceto.
Se aplican los métodos de selección de bordes estándares, por lo que puede hacer doble clic, Ctrl + clic y Shift + clic para crear o modificar la selección.
También puede hacer clic y arrastrar para dibujar un cuadro de selección que encierre los objetos que desea proyectar, incluidos los bordes de siluetas.
El borde, vértice o texto aparecen como líneas de boceto para indicar que ahora hay una línea o un punto en el plano del boceto.
Los bordes duplicados (que aparecen uno arriba del otro) en el boceto se consolidan cuando regresa al modo 3D.
Consejo Si le cuesta ver una línea proyectada, asegúrese de que la opción Difuminar escena debajo de la cuadrícula esté seleccionada en la pestaña Visualizar.
Haga clic en Proyectar a boceto en el grupo Boceto que se encuentra en la pestaña Diseño.
Haga clic en el comando de herramienta Seleccionar cuerpos si desea seleccionar cuerpos en la ventana de diseño.
No necesita el comando de herramienta para seleccionar cuerpos en el árbol de estructura.
Seleccione una de las siguientes opciones:
Todos los bordes de cuerpos si desea que todos los bordes se proyecten en la cuadrícula de boceto.
Bordes visibles de cuerpos si desea que solamente los bordes visibles o de silueta se proyecten en la cuadrícula de boceto.
Contorno del cuerpo si solamente quiere que se proyecte el contorno del cuerpo. Seleccione un cuerpo en la ventana Diseño o el árbol de estructura.

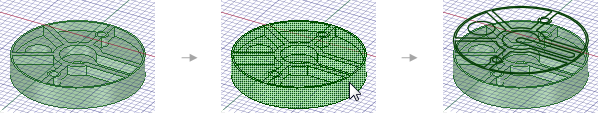

Proyección de todos los bordes del cuerpo en la cuadrícula de boceto
Proyección del contorno del cuerpo en la cuadrícula de boceto
Puede ser necesario utilizar las herramientas en el grupo Corregir curvas en la pestaña Reparar si el boceto no se cierra en forma automática en una superficie.
