Selección de cuadros

El modo Using Box (Uso de cuadro) se encuentra en el menú en la herramienta Selección en el grupo de cintas Editar de la pestaña DiseñoModelo bidimensional o tridimensional que contiene al menos un componente de nivel superior., y también en el menú circular. Puede acceder a este menú mientras casi cualquiera de las herramientas está activa. Por ejemplo, si desea cambiar los modos de selección mientras está activa la herramienta ArrastrarHerramienta que se utiliza para distorsionar o deformar geometría. Utilice la herramienta Arrastrar para desplazar, extruir, girar, barrer, hacer bosquejos y combinar caras, o bien para redondear,biselar o extruir bordes. Al convertir un boceto en 3D, arrastrar una línea genera una superficie, y arrastrar una superficie crea un sólido., simplemente haga clic en la flecha que hay debajo de Seleccionar. La herramienta ArrastrarHerramienta que se utiliza para distorsionar o deformar geometría. Utilice la herramienta Arrastrar para desplazar, extruir, girar, barrer, hacer bosquejos y combinar caras, o bien para redondear,biselar o extruir bordes. Al convertir un boceto en 3D, arrastrar una línea genera una superficie, y arrastrar una superficie crea un sólido. permanecerá activa.

Desde el menú contextual también puede elegir Select > Using Box (Seleccionar > Uso de cuadro)

El modo le permite dibujar un cuadro en la ventana de diseño para seleccionar objetos para la mayoría de las herramientas. A medida que dibuja un cuadro de selección, los objetos se seleccionan (después de un leve retraso) para ayudar a ver exactamente qué es lo que se seleccionará.

Dibuje el cuadro de izquierda a derecha para seleccionar solo los objetos completamente incluidos en el cuadro. El cuadro aparece como una línea sólida.

Dibuje el cuadro de derecha a izquierda para seleccionar todo lo que atraviesa el cuadro, incluso si no está completamente encerrado en el cuadro. El cuadro aparece como una línea punteada.

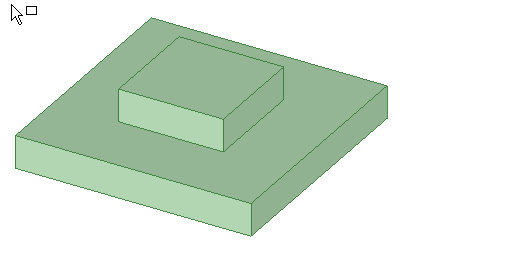

En la siguiente animación, se utiliza el modo cuadro dos veces con el filtro de selección configurado en Smart (Inteligente, valor predeterminado) para seleccionar toda la pieza. Puede ver los vértices, bordes y caras destacados para la selección a medida que se traza el cuadro. En primer lugar, la pieza se selecciona al encerrar por completo la pieza con un cuadro que se dibuja de izquierda a derecha. A continuación, se selecciona la pieza al dibujar un cuadro de derecha a izquierda que atraviesa pero no encierra todas las caras de la pieza. Puede soltar el botón del ratón en cualquier momento para seleccionar los objetos destacados.

Para seleccionar objetos con el dibujo de un cuadro

1. Haga clic en la flecha que se encuentra debajo de la herramienta Select (Seleccionar) haga clic en Using Box (Uso de un cuadro), o haga clic y manténgalo presionado en la ventana de diseño para activar el menú circular y, a continuación, seleccione Lasso (Lazo).

2. (Opcional) Utilice Selection Filter (Filtro de selecciónControl desplegable en la barra de estado que se puede usar para limitar la selección de objetos. Solo se seleccionan los tipos de objeto; por ejemplo, solo caras y bordes.) en la barra de estado para cambiar el tipo de objetos que se seleccionarán.

   La opción Smart (Inteligente) está activada de forma predeterminada y cada vez que se cambia a otra herramienta. Seleccione Smart (Inteligente) para seleccionar el elemento más alto marcado en la lista que se encuentra en el área encuadrada, enlazada o pintada. Al dibujar un cuadro o una forma libre se seleccionan los objetos en el orden siguiente:

   • En una ventana DiseñoModelo bidimensional o tridimensional que contiene al menos un componente de nivel superior.: CaraLado u otra superficie de un sólido. Algunos ejemplos son la superficie interior de un orificio o los seis lados de un sólido rectangular. Véase Superficie., BordeObjeto tridimensional compuesto de un único límite externo de una característica. Una línea dibujada en 2D se convierte en un borde cuando se transfiere el boceto a 3D., Boceto, AnotaciónInformación que se puede agregar a un dibujo, tales como notas, dimensiones, tolerancias geométricas, marcas de centro y listas de materiales., PlanoGeometría de construcción compuesta de una superficie plana. Los planos se pueden utilizar para un boceto 2D, vista de sección de un modelo, un plano neutro en una característica de bosquejo., EjeLínea recta alrededor de la cual gira un objeto o alrededor de la cual están dispuestos regularmente. Véase Eje de alineación., PuntoÚnico lugar en la cuadrícula del boceto. Objeto 2D que no tiene altura, ancho o longitud. El origen, un eje y un vértice son ejemplos de puntos. Utilice la herramienta Punto para trazar un punto en la cuadrícula del boceto. Los puntos son útiles como referencia dimensional, para dividir y crear un punto en una línea o curva a través de la cual se quiere dibujar un círculo de tres puntos.

   • En una ventana Dibujo: AnotaciónInformación que se puede agregar a un dibujo, tales como notas, dimensiones, tolerancias geométricas, marcas de centro y listas de materiales., Boceto, CaraLado u otra superficie de un sólido. Algunos ejemplos son la superficie interior de un orificio o los seis lados de un sólido rectangular. Véase Superficie., BordeObjeto tridimensional compuesto de un único límite externo de una característica. Una línea dibujada en 2D se convierte en un borde cuando se transfiere el boceto a 3D., PlanoGeometría de construcción compuesta de una superficie plana. Los planos se pueden utilizar para un boceto 2D, vista de sección de un modelo, un plano neutro en una característica de bosquejo., EjeLínea recta alrededor de la cual gira un objeto o alrededor de la cual están dispuestos regularmente. Véase Eje de alineación., PuntoÚnico lugar en la cuadrícula del boceto. Objeto 2D que no tiene altura, ancho o longitud. El origen, un eje y un vértice son ejemplos de puntos. Utilice la herramienta Punto para trazar un punto en la cuadrícula del boceto. Los puntos son útiles como referencia dimensional, para dividir y crear un punto en una línea o curva a través de la cual se quiere dibujar un círculo de tres puntos.

   Anule la selección Smart (Inteligente) para seleccionar todos los tipos de objetos. Haga clic para seleccionar o borrar los tipos de objetos que desea seleccionar.

3. Comience a dibujar un rectángulo en la ventana DiseñoModelo bidimensional o tridimensional que contiene al menos un componente de nivel superior.. Haga clic y mantenga presionado el botón izquierdo del ratón en una esquina del área que desea seleccionar con un cuadro.

4. Mantenga pulsado el botón del ratón y dibuje un rectángulo en la ventana DiseñoModelo bidimensional o tridimensional que contiene al menos un componente de nivel superior..

   • Dibuje el cuadro de izquierda a derecha para seleccionar solo los objetos completamente incluidos en el cuadro. El cuadro aparece como una línea sólida.

   • Dibuje el cuadro de derecha a izquierda para seleccionar todo lo que está en el cuadro, incluso si no está completamente encerrado en el cuadro. El cuadro aparece como una línea punteada.

   Los objetos que se van a seleccionar se resaltan al dibujar el cuadro.

5. Suelte el botón del ratón para completar el cuadro.

   Los objetos que se seleccionan cuando se suelta el botón del ratón.

Filtro de su selección

Filtre la selección con el control Filtro de selecciónControl desplegable en la barra de estado que se puede usar para limitar la selección de objetos. Solo se seleccionan los tipos de objeto; por ejemplo, solo caras y bordes. en la barra de estado, tal como se muestra en la siguiente imagen. La opción Inteligente controla cómo se seleccionan los objetos cuando utiliza los modos Cuadro, Lazo, Pintura para seleccionar objetos en el área de diseño:

• Si el control Inteligente está activado solo se selecciona el elemento más alto marcado en la lista que se encuentra actualmente en el área de selección.

• Si el control Inteligente está desactivado se seleccionan todos los elementos marcados en la lista que se encuentran actualmente en el área de selección.

Cuando se cambia a otra herramienta, las selecciones de filtro se recuerdan, pero la opción Inteligente está habilitada. Si se desactiva la opción Inteligente, las opciones marcadas anteriormente serán seleccionadas.

Cambio de la selección

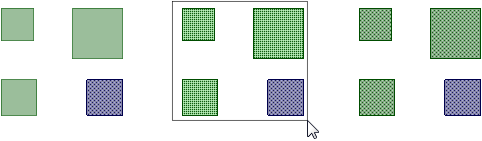

Si mantiene presionada la tecla Shift (Mayús) mientras selecciona cuadros agrega a la selección. En la primera imagen, el cuadro azul está seleccionado. Luego de mantener presionada la tecla Mayús y después de la selección de cuadros, todos los cuadros están seleccionados:

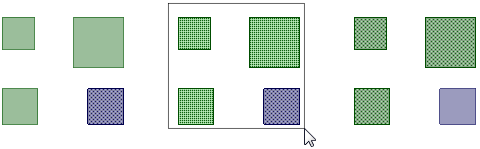

Al mantener presionada la tecla Ctrl mientras selecciona cuadros cambia la selección. En la primera imagen, el cuadro azul está seleccionado. Mantenga presionada la tecla Ctrl y después selección de cuadros, se anula la selección de cuadros y se seleccionan los cuadros verdes:

Ejemplos

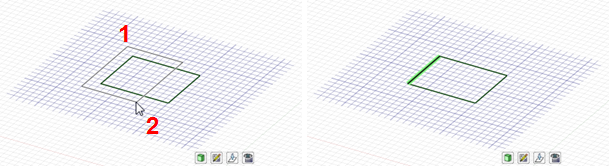

Selección de cuadros de izquierda a derecha

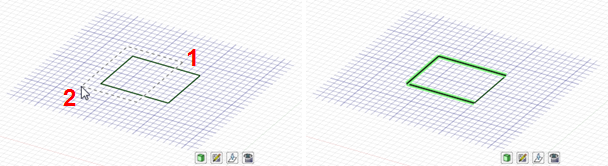

Selección de cuadros de derecha a izquierda

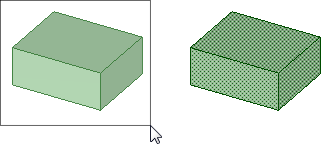

Selección de cuadros con Inteligente activado en el Filtro de selecciónControl desplegable en la barra de estado que se puede usar para limitar la selección de objetos. Solo se seleccionan los tipos de objeto; por ejemplo, solo caras y bordes.

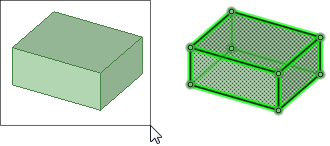

Selección de cuadros con Inteligente desactivado en el Filtro de selecciónControl desplegable en la barra de estado que se puede usar para limitar la selección de objetos. Solo se seleccionan los tipos de objeto; por ejemplo, solo caras y bordes.

Selección de puntos mediante la inactivación de Inteligente, Caras y Bordes en el Filtro de selecciónControl desplegable en la barra de estado que se puede usar para limitar la selección de objetos. Solo se seleccionan los tipos de objeto; por ejemplo, solo caras y bordes., a continuación, se dibuja un cuadro alrededor del objeto en la ventana DiseñoModelo bidimensional o tridimensional que contiene al menos un componente de nivel superior.
