Seleccionar con un polígono

El modo Using Polygon (Uso de polígono) se encuentra en el menú en la herramienta Seleccionar en el grupo de la barra de herramientas Editar de la pestaña DiseñoModelo bidimensional o tridimensional que contiene al menos un componente de nivel superior., y en la herramienta Seleccionar en el grupo Editar en la pestaña Chapa metálica. También puede hacer clic con el botón derecho en la ventana de diseño y elegir Select>Using Polygon (Seleccionar>Uso de polígono). Este modo de selección le permite seleccionar todos los objetos dentro de un polígono creado. Cada vez que hace clic, se crea un nuevo punto de partida para la siguiente línea. Usted controla la longitud y el ángulo de cada línea poligonal que crea.

Utilice este modo para dibujar alrededor de una característica de geometría o modelo que desee seleccionar, por ejemplo, una protuberancia de otra geometría que desee identificar con claridad. El uso de una forma de polígono para selección puede aplicar cuando se encuentre, por ejemplo, intentando seleccionar una pieza o conjunto de piezas de forma irregular o angular.

Para seleccionar objetos con un polígono

1. Seleccione la herramienta Using Polygon (Uso con polígono).

2. (Opcional) Utilice Selection Filter (Filtro de selecciónControl desplegable en la barra de estado que se puede usar para limitar la selección de objetos. Solo se seleccionan los tipos de objeto; por ejemplo, solo caras y bordes.) en la barra de estado para cambiar el tipo de objetos que se seleccionarán.

   Anule la selección Smart (Inteligente) para seleccionar todos los tipos de objetos. Haga clic para seleccionar o borrar los tipos de objetos que desea seleccionar.

3. Haga clic en puntos para dibujar un polígono alrededor de la característica del modelo que desee seleccionar.

   Al dibujar las líneas poligonales, los objetos seleccionados se resaltan a medida que se preseleccionan.

4. Haga doble clic en o cruce las líneas poligonales para finalizar la selección.

Filtro de su selección

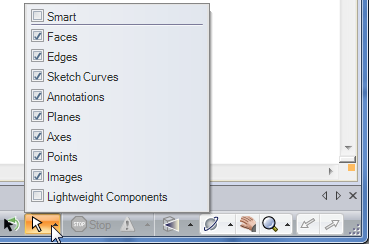

Filtre la selección con el control Filtro de selecciónControl desplegable en la barra de estado que se puede usar para limitar la selección de objetos. Solo se seleccionan los tipos de objeto; por ejemplo, solo caras y bordes. en la barra de estado, tal como se muestra en la siguiente imagen. La opción Inteligente controla cómo se seleccionan los objetos cuando utiliza los modos Cuadro, Lazo, Pintura para seleccionar objetos en el área de diseño:

• Si el control Inteligente está activado solo se selecciona el elemento más alto marcado en la lista que se encuentra actualmente en el área de selección.

• Si el control Inteligente está desactivado se seleccionan todos los elementos marcados en la lista que se encuentran actualmente en el área de selección.

Cuando se cambia a otra herramienta, las selecciones de filtro se recuerdan, pero la opción Inteligente está habilitada. Si se desactiva la opción Inteligente, las opciones marcadas anteriormente serán seleccionadas.

Ejemplo

Crear un polígono para seleccionar alrededor de una geometría específica.
