Búsqueda de bordes cortos

La herramienta Short Edges (Bordes cortos) encuentra los bordes que sean más cortos que la longitud especificada. Si el diseño tiene que ser distribuido para ejecutar simulaciones, los bordes cortos afectan la calidad de la malla.

Guías de herramientas

Las siguientes guías de herramientas le ayudarán a través del proceso:

	La guía de herramientas Select Problem (Seleccionar problema) está activa de forma predeterminada. Esta guía de herramientas le permite seleccionar y solucionar áreas problemáticas que la herramienta encuentra automáticamente.
	La guía de herramientas Exclude Problem (Excluir Problema) le permite excluir las áreas de selección y fijación.
	La herramienta Complete (Completar) soluciona todas las áreas con problemas restantes o las que están seleccionadas.

Buscar bordes cortos

1. Haga clic en la herramienta Bordes cortos en el grupo Eliminar de la pestaña Preparar.

2. Establezca la opción de longitud máxima o mantenga el valor predeterminado.

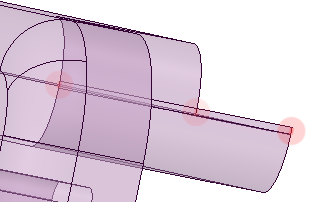

3. Los bordes que estén dentro de la longitud máxima tolerancia estarán resaltados.

4. Haga clic en las áreas con problemas para repararlos o haga clic en la herramienta de la guía Complete (Completar).
