Opciones de ajuste

Puede establecer opciones de ajuste para dibujar y editar sólidos. Las unidades de las opciones de ajuste se establecen mediante Units options (Opciones de unidades) para todos los documentos nuevos.

Personalizar las opciones de ajuste

1. Seleccione Opciones SpaceClaim en el File menu (Menú Archivo) para mostrar la ventana de Opciones SpaceClaim .

2. Haga clic en Snap (AjustarLimítese a objetos, incrementos angulares y lineales, o puntos de la cuadrícula mientras está dibujando o editando sólidos. Puede personalizar el comportamiento de ajuste Archivo>Opciones. Presionar la tecla Mayús mientras arrastra ajusta la herramienta en función de su configuración de ajuste. Puede utilizar la herramienta de ajuste para restringir o bloquear todo el solo a puntos de la cuadrícula.) en el panel de navegación de la izquierda.

3. Modificar las opciones de la página.

4. Haga clic en OK (Aceptar) para guardar los cambios y cerrar la ventana.

Si intenta introducir un valor que está fuera del rango permitido en el panel Opciones o en el diálogo de Opciones SpaceClaim verá un icono de exclamación rojo situado junto al campo. Puede pasar el cursor sobre el icono para ver la información sobre herramientas que le explicará los valores válidos de la opción.

Establecer opciones incrementales para dibujar en la cuadrícula del boceto

1. Marque Angular snap (Ajuste angular) para ajustar a objetos mientras dibuja.

2. Introduzca el incremento angular al que desea establecer el ajuste cuando se selecciona la opción Snap to angle (AjustarLimítese a objetos, incrementos angulares y lineales, o puntos de la cuadrícula mientras está dibujando o editando sólidos. Puede personalizar el comportamiento de ajuste Archivo>Opciones. Presionar la tecla Mayús mientras arrastra ajusta la herramienta en función de su configuración de ajuste. Puede utilizar la herramienta de ajuste para restringir o bloquear todo el solo a puntos de la cuadrícula. a ángulo) en las herramientas Seleccionar, MoverHerramienta que se utiliza para trasladar o rotar geometría. y Boceto.

Habilitar el ajuste en los objetos al dibujar en la cuadrícula del boceto

1. Marque Enable snapping in sketches (Habilitar ajuste en bocetos) para ajustarse a los objetos mientras dibuja.

   Mientras dibuja, los objetos que se pueden ajustar están resaltados. Los puntos a los que se ajustan las herramientas de boceto aparecen como mensajes en la barra de estado.

2. Marque la casilla junto a cada elemento de la lista para determinar a qué objetos es posible ajustarse mientras dibuja:

   • LíneaLínea recta, arco o estría que se dibuja en modo Boceto o en un plano de esquema. Las líneas tienen longitud pero no área. Cuando se transfiere un boceto a 3D con la herramienta Arrastrar, las líneas se convierten en bordes.: ajuste un punto a lo largo de las líneas (en las intersecciones con la cuadrícula del boceto) indicadas por rectángulos

   • Extremo: ajuste puntos en todos los extremos indicados por cuadrados

   • PuntoÚnico lugar en la cuadrícula del boceto. Objeto 2D que no tiene altura, ancho o longitud. El origen, un eje y un vértice son ejemplos de puntos. Utilice la herramienta Punto para trazar un punto en la cuadrícula del boceto. Los puntos son útiles como referencia dimensional, para dividir y crear un punto en una línea o curva a través de la cual se quiere dibujar un círculo de tres puntos. medio: ajunte un punto en el centro de las líneas indicadas por triángulos

   • Centro de arco/círculo: ajuste puntos en el centro de arcos y círculos indicados por círculos

   • TangenteLínea que toca una curva (arco o círculo) en un solo punto, sin cruzarse, y es perpendicular al radio en el punto de tangencia. Puede trazar una línea tangente a una curva o puede dibujar un arco tangente a una línea o curva. desde extremo: ajuste puntos en ángulo tangente hasta los extremos indicados por las guías de tangente

   • Perpendicular desde extremo: ajuste puntos en en ángulos perpendiculares hasta los extremos indicados por las guías perpendiculares

   • TangenteLínea que toca una curva (arco o círculo) en un solo punto, sin cruzarse, y es perpendicular al radio en el punto de tangencia. Puede trazar una línea tangente a una curva o puede dibujar un arco tangente a una línea o curva./perpendicular desde línea: ajuste puntos en ángulos tangentes y perpendiculares a lo largo de las líneas indicadas por las guías tangentes y perpendiculares

   • Paralelo a la línea: líneas paralelas a la línea delineada indicada mediante resaltado

   • Paralelo a la cuadrícula: ajuste habilitado paralelo a la cuadrícula cuando está deshabilitada la opción de ajustar a la cuadrícula

   • CuadrículaVéase Cuadrícula de boceto: ajuste habilitado a la cuadrícula

Establecer las opciones incrementales para editar sólidos

1. Marque Linear snap (Ajuste lineal) para restringir a un incremento lineal y establecer el intervalo lineal para los movimientos de las herramientas en el área incremental.

   Por ejemplo, si establece el incremento lineal en 1 mm, establecerá milímetros enteros en lugar de fracciones de milímetros.

2. Marque Angular snap (Ajuste angular) para restringir a un incremento angular y establecer el intervalo de grados para los movimientos de herramientas en el área incremental.

   Por ejemplo, si establece Angular increment (Incremento angular) en 5 grados, se moverá en incrementos mayores que si se pone a 1 grado.

Establecer opciones de ajuste para editar sólidos

1. Marque Enable snapping to solids with the Shift key (Habilitar ajuste de sólidos con la tecla Mayús) para ajustar al pulsar y mantener pulsada la tecla Mayús con cualquier herramienta.

2. Marque la casilla junto a cada situación u objeto en la lista para determinar cuando una herramienta se ajustará al editar sólidos:

   • CaraLado u otra superficie de un sólido. Algunos ejemplos son la superficie interior de un orificio o los seis lados de un sólido rectangular. Véase Superficie. paralela: ajuste a una cara paralela

   • GirarAvanzar en una trayectoria alrededor de un eje. Utilice la herramienta Arrastrar para girar caras, bordes o una hélice alrededor de un eje. El eje puede ser una línea recta, eje o borde. Véase Giro sustractivo. en paralelo a cara: ajuste a una cara paralela al girar

   • GirarAvanzar en una trayectoria alrededor de un eje. Utilice la herramienta Arrastrar para girar caras, bordes o una hélice alrededor de un eje. El eje puede ser una línea recta, eje o borde. Véase Giro sustractivo. perpendicular a cara: ajuste a una cara perpendicular al girar

   • BordeObjeto tridimensional compuesto de un único límite externo de una característica. Una línea dibujada en 2D se convierte en un borde cuando se transfiere el boceto a 3D.: ajuste a cualquier borde

   • Radio de cilindro: ajuste al radio de un cilindro

   • Radio circular: al crear un círculo, ajuste el radio al valor de un círculo existente en el componente

Establecer las opciones de desplazamiento

El desplazamiento le permite cambiar los valores de la dimensión de forma incremental con las teclas de flecha.

Dependiendo de qué herramienta esté usando, puede haber solo una o dos dimensiones.

La dimensión activa se considera la dimensión primaria y la inactiva, la secundaria. Es posible cambiar qué dimensión está activa mediante la tecla Tab.

Para la dimensión primaria, puede aumentar el valor con la tecla de flecha hacia arriba y reducirlo con la tecla de flecha hacia abajo.

Puede aumentar el valor de la dimensión secundaria con la tecla de flecha hacia la derecha y reducirlo con la tecla de flecha hacia la izquierda.

Puede establecer tres valores incrementales de desplazamiento:

• NormalEl vector que es perpendicular a un plano en el punto seleccionado. En el caso de un plano no plano, el vector que es perpendicular al plano tangente a la superficie en el punto seleccionado.: el desplazamiento aumenta cuando se presiona la tecla Mayús y una tecla de flecha.

• Pequeño: el desplazamiento aumenta cuando se presiona la tecla Alt+Mayús y una tecla de flecha.

• Grande: el desplazamiento aumenta cuando se presiona la tecla Crtl+Mayús y una tecla de flecha.

Ejemplos

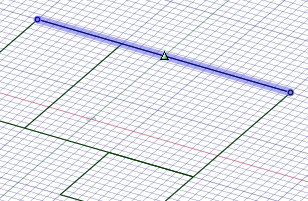

Ajuste al punto medio de una línea

Edición de un sólido con ajuste angular a 15 grados

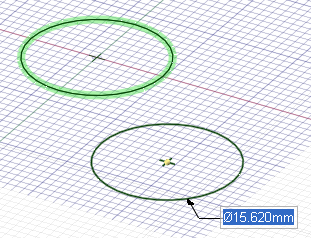

Ajuste a un diámetro existente
