División de cuerpos y superficies

Utilice la herramienta CombinarHerramienta que se utiliza para cortar o pegar geometría. para dividir cuerpos y superficies.

Dividir cuerpos y superficies

1. Haga clic en la herramienta CombinarHerramienta que se utiliza para cortar o pegar geometría. en el grupo de la barra de herramientas IntersectarHerramienta que se utiliza para separar sólidos y caras. o pulse I.

2. Seleccione el cuerpo o la superficie que desea cortar.

   La guía de herramientas Seleccionar corte está activa.

3. (Opcional) Controle el comportamiento del corte mediante la selección de opciones.

4. Haga clic en la superficie que desea utilizar para cortar el cuerpo.

   En función de la opción que haya elegido, la superficie de corte se mantendrá o se eliminará. Revise la información en el panel de estructura para ver los cuerpos o las superficies creadas por el corte.

   Mueva el ratón sobre el cuerpo de destino para ver las regiones creadas por el corte.

5. Haga clic en cada región que desee eliminar.

   Cuando haya terminado de seleccionar las áreas que desea eliminar, haga clic en la guía de herramientas Seleccionar destino guía para combinar algunas más, o seleccione otra herramienta.

Si desea dividir un cuerpo por medio de una cara del cuerpo, seleccione la herramienta DividirLa herramientas Combinar se usa para separar sólidos o superficies. Se selecciona un sólido o superficie para utilizar como herramienta de corte del objetivo. Véase objeto Corte. cuerpo. Si desea dividir un borde en una cara, seleccione la herramienta DividirLa herramientas Combinar se usa para separar sólidos o superficies. Se selecciona un sólido o superficie para utilizar como herramienta de corte del objetivo. Véase objeto Corte. cara.

Dividir el objeto de destino con el objeto de corte y el objeto de corte con el objeto de destino

1. Seleccione la herramienta CombinarHerramienta que se utiliza para cortar o pegar geometría. en el grupo de la barra de herramientas IntersectarHerramienta que se utiliza para separar sólidos y caras..

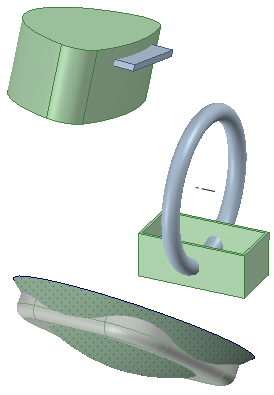

2. Seleccione la Make all regions (Crear todas las opciones).

3. Haga clic en los objetos que desea cortar.

   El objeto de destino y de corte deben ser del mismo tipo, ambos deben ser cuerpos o superficies.

4. Mueva el ratón sobre la superficie para ver las regiones creadas por el corte.

   Debido a que esta opción puede crear un gran número de regiones, se recomienda utilizar esta opción junto con la opción Merge When Done (CombinarHerramienta que se utiliza para cortar o pegar geometría. al finalizar) para combinar rápidamente todas las demás regiones al hacer clic en otra herramienta o pulsar Esc para finalizar la combinación.

5. Haga clic en la región que desea eliminar.

Ejemplo

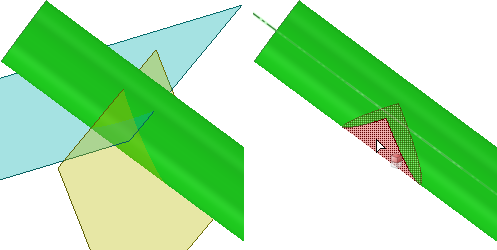

Con la ayuda de dos superficies de corte, cuando las superficies no pueden combinarse fuera de la región donde intersectan al destino. Las dos superficies se combinan para crear un corte en el destino.
