Puede seleccionar otra cara de base para crear simultáneamente otra soldadura por puntos en esa cara.

Agregar otra cara

1. Haga clic en la guía de herramientas Select base faces (Seleccionar caras de base).

2. Seleccione la cara inferior de la parte roja hacia la parte posterior del diseño:







3. Haga clic en la guía de herramientas Select guiding edges (Seleccionar bordes guía).

4. Seleccione el borde más lejano de la cara de base:







   Un patrón idéntico de puntos de soldadura se agrega a la segunda cara de base, usando las mismas opciones que el primera cara de base.

Complete la definición de la soldadura por puntos

1. Haga clic en la guía de herramientas Complete (Completar) para completar la soldadura por puntos.

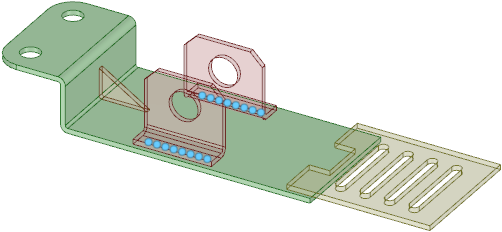

   Las soldaduras por puntos se visualizan como puntos de color celeste en la ventana de DiseñoModelo bidimensional o tridimensional que contiene al menos un componente de nivel superior.:





   La junta soldada por puntos también se agrega al árbol de estructuras:
