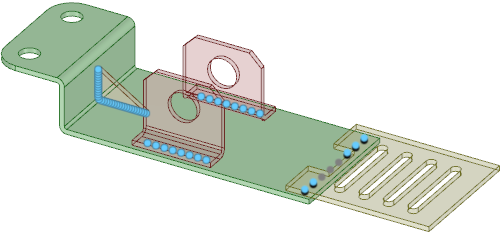

El diseño está listo para enviar a ANSYS para su análisis. Debería ser similar al siguiente:

Hay algunas limitaciones para enviar soldaduras por puntos a ANSYS Workbench:

• Solo los puntos con parejas pueden usarse para la simulación.
• Puede colocar puntos de soldadura entre múltiples piezas del cuerpo si los dos cuerpos pertenecen a partes diferentes. Las soldaduras por puntos definidas entre los cuerpos de la misma pieza no se transfieren a la simulación.
• Puede aproximar las soldaduras por costura al colocar puntos de soldadura en el borde guía con un desplazamiento de cero, si no se encuentra ninguna cara de contacto en ninguno de los lados de la cara de base.

Inicie ANSYS Workbench y envíe su diseño

1. Haga clic en ANSYS Workbench en la pestaña ANSYS.

   ANSYS debería abrirse y su diseño debería cargarse.

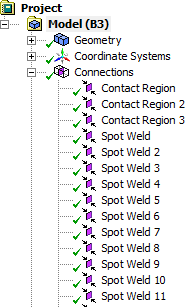

2. Expanda el árbol de estructuras en ANSYS y verá las soldaduras por puntos en el nodo Conexiones, como se muestra a continuación:







3. Vuelva a SpaceClaim y cambie una de las juntas soldadas por puntos.

4. En ANSYS Workbench, haga clic con el botón derecho en el nodo Geometría y seleccione

   Su diseño ahora debería estar actualizado en SpaceClaim y en ANSYS.
