Puntadas en caras adyacentes

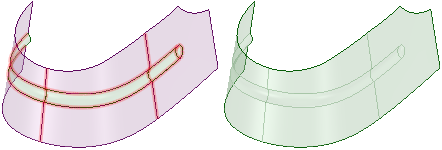

La herramienta Puntadas combina las caras con piezas superficiales cuyos bordes se tocan. Cuando las caras combinadas forman una superficie cerrada, automáticamente se crea un sólido. Puede utilizar esta herramienta para reparar varias piezas superficiales que están en componentes separados. Caras que coinciden se detectan y se eliminan antes de que la herramienta Puntadas combine las superficies en un solo cuerpo.

Combinación de caras mediante puntadas

1. (Opcional) Seleccione una o más piezas o componentes superficiales.

   La selección de los objetos antes de iniciar la herramienta limitará los resultados de la herramienta a esos objetos.

   Si selecciona un componente, se combinarán todas las piezas superficiales del componente que tengan caras en contacto.

2. Haga clic en Stitch (Unir) en el grupo Solidificar, en la pestaña Reparar.

   Resaltan los bordes de las caras que se pueden combinar.

3. (Opcional) Cambie la distancia máxima en el panel de Opciones para ajustar la distancia entre las piezas que se detectan automáticamente.

4. Seleccione la casilla Check for coincidence (Comprobar coincidencia) para encontrar los bordes o planos que coinciden entre sí.

5. Haga clic en las caras resaltadas que desea combinar.

   Las caras se combinan al hacer clic sobre ellas.

6. (Opcional) Haga clic en la guía de herramientas Select Geometry (Seleccionar geometría) para seleccionar las caras que no se detectaron automáticamente.

7. Haga clic en Complete (Completar) para combinar todas las caras resaltadas.

Guías de herramientas

Las siguientes guías de herramientas le ayudarán a través del proceso:

	La guía de herramientas Select Problem (Seleccionar problema) está activa de forma predeterminada. Esta guía de herramientas le permite seleccionar y solucionar áreas problemáticas que la herramienta encuentra automáticamente.
	La guía de herramientas Select Geometry (Seleccionar geometría) le permite seleccionar las caras pequeñas que no se detectaron automáticamente. Mantenga presionada la tecla Ctrl para seleccionar varios objetos o seleccione la casilla en el área de diseño.
	La guía de herramientas Exclude Problem (Excluir problema) le permite excluir las áreas de selección y fijación.
	La guía de herramientas Complete (Completar) combina las áreas resaltadas.

Opciones

Están disponibles las siguientes opciones:
