Cree una hoja de dibujo para su diseño

1. Desactive la visualización de la perilla desde el árbol de estructuras.

   1. Haga clic en el menú Archivo y seleccione New (Nuevo) > Drawing Sheet (Hoja de dibujo).

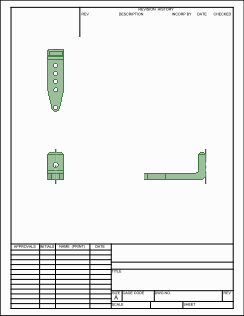

      Aparece una nueva ventana con una hoja de dibujo que incluye una vista superior, frontal y lateral derecha de su modelo. Puede modificar las vistas, crear y dar formato a las anotaciones, dar formato a la hoja de dibujo, y crear diapositivas de marcado.

2. Haga clic en la pestaña DiseñoModelo bidimensional o tridimensional que contiene al menos un componente de nivel superior., haga clic en la herramienta Seleccionar y mueva las piezas del modelo para que estén más cerca.

3. Reduzca el tamaño de la hoja.

   1. Haga clic en la ficha Detalles que se encuentra encima del grupo de la barra de herramientas.

   2. Haga clic en la herramienta Formato del grupo Sheet Setup (Configuración de hoja).

   3. Seleccione el tamaño Portrait (Vertical). La hoja de dibujo de la escuadra se mueve al centro de la ventana en formato vertical.







   4. Puede alternar entre el modelo y la hoja de dibujo a través de las pestañas que están debajo de la ventana de DiseñoModelo bidimensional o tridimensional que contiene al menos un componente de nivel superior..

4. Guarde su trabajo.
