Visualización de las herramientas del área de trabajo

Puede ajustar la visualización de las herramientas del área de trabajo y la visualización de su diseño en su ventana de diseño mediante el uso de la lista de herramientas desplegables Show (Mostrar) en el grupo de la barra de herramientas Display (Visualización) en la pestaña Visualización y modificando las opciones de SpaceClaim.

Personalizar las herramientas visualizadas mientras está trabajando con su diseño

[% =General.ProductName%] ofrece las siguientes herramientas en el grupo de la barra de herramientas en la pestaña Pantalla que le ayuda a crear, editar y detalla sus diseños:

• Marcar la casilla World Origin (OrigenPunto cero en el sistema de coordenadas. Se puede insertar un origen en cualquier lugar de su diseño en el que se puede anclar la herramienta Mover, lo que le permitirá dimensionar desde el origen o mover rápidamente la cuadrícula del boceto al origen. También puede insertar un origen en el centro de masa o volumen de un sólido. de coordenadas) para mostrar los ejes que definieron la orientación predeterminada del diseño de la ventana Design (DiseñoModelo bidimensional o tridimensional que contiene al menos un componente de nivel superior.).

• Marcar la casilla Spin Center (Centro de giroEje sobre el que gira su diseño cuando utiliza la herramienta Girar.) para marcar el centro del giro cuando usa la Spin (GirarAvanzar en una trayectoria alrededor de un eje. Utilice la herramienta Arrastrar para girar caras, bordes o una hélice alrededor de un eje. El eje puede ser una línea recta, eje o borde. Véase Giro sustractivo.). (Esto es lo mismo que la opción Show Spin Center (Mostrar centro de giro) [SpaceClaim.

• Marcar la casilla Lineweight (LíneaLínea recta, arco o estría que se dibuja en modo Boceto o en un plano de esquema. Las líneas tienen longitud pero no área. Cuando se transfiere un boceto a 3D con la herramienta Arrastrar, las líneas se convierten en bordes. ligera) para cambiar el estilo de línea de las líneas (como las que se muestran en Hidden Line (línea oculta), Hidden Line Removed (línea oculta eliminada) y Wireframe graphics styles (estilos gráficos de estructura de alambre)) de la configuración delgado a grueso mediante la herramienta Lineweight (línea ligera) en el grupo de la barra de herramientas Style (estilo).

• Marcar la casilla Face Highlight (Resaltar cara) para habilitar el premarcado de las caras.

• Marcar la casilla Face Spotlight (Reflector de cara) para mostrar un proyector unido al cursor cuando se pasa sobre las caras.

• Marcar la casilla Adjacent Entities (Entidades adyacentes) para resaltar ligeramente las caras adyacentes al pasar el ratón sobre un borde y sobre los bordes adyacentes al pasar el ratón sobre un vértice. El desplazamiento del ratón alterna entre las entidades adyacentes. Esta característica es útil en la selección del borde correcto o la cara de extrusión.

• Marcar la casilla Layout Lines (Líneas de boceto) para mostrar las curvas del boceto en los planos de diseño.

• Marcar la casilla Offset Baseline Faces (Desplazamiento de carasArrastrar una cara sin seleccionar los bordes. Al arrastrar se extienden las caras contiguas sin crear un borde. Las caras contiguas se extienden hasta el límite de la cara desplazada y se crea una nueva sección definida por la geometría adyacente. iniciales) para a mostrar cuadro de relaciones con sombreado azul.

• Marcar la casilla Standard Holes (Orificios estándar) para mostrar los orificios estándar en azul. Si no se marcan, las caras del orificio estándar se muestran de color de cara normal.

• Marcar la casilla Lightweight Components (Componentes ligeros) para mostrar los componentes ligeros. Esto también tiene un despligue para la configuración de la transparencia del componente ligero.
• Marcar la casilla Environment (Entorno) para mostrar según las configuraciones en el panel Appearance (Apariencia).

Para mostrar otras herramientas del área de trabajo, modifique la configuración en el las opciones Popular SpaceClaim options.

También puede mostrar las herramientas relacionadas con el diario de control al marcar la opción Show Journal Tab /Mostrar pestaña de diario de control en las opciones Popular SpaceClaim options.

Ejemplos

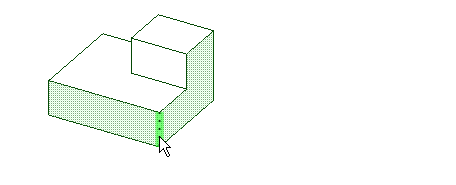

Al mover el ratón sobre un borde adyacente con Adjacent Entities (Entidades adyacentes) se destacan las caras compartidas por el borde
