Trabajo con chapa metálica

Puede utilizar [% =General.ProductName%] para crear diseños de la chapa metálica y los componentes.

SpaceClaim reconoce un componente de chapa si está compuesto solo de caras planas, cilíndricas y cónicas, y cuando las caras son desplazamientos del mismo tamaño.

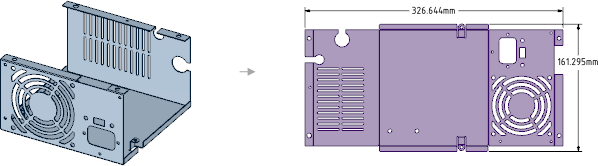

Las piezas de chapa metálica se muestran en azul celeste (azul) de forma predeterminada. Las piezas desplegadas se muestran en púrpura, como se muestra en la siguiente imagen.

Las partes desplegadas tienes las siguientes capas predeterminadas:

• DimensiónAnotación en un dibujo que muestra la medición de un borde o cara. Utilice la herramienta Dimensión para agregar las mediciones a su diseño, hoja de dibujo o marcado 3D.
• Líneas de plegado arriba
• Líneas de plegado abajo
• DimensionesValores o expresiones que introduce para un control preciso durante la creación o modificación de un diseño. Puede dimensionar cada uno de los elementos, a partir de las líneas de bocetos hasta las caras de los sólidos. Véase Dimensiones ordinales, Dimensiones progresivas, Dimensión de regla. de plegado
• Formas
