Codes à barres

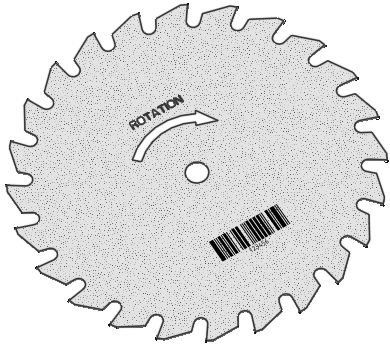

Vous pouvez insérer des annotations de code à barres sur votre conception, feuille de mise en plan ou diapositive de révision 3D. Les codes à barres sont placés sur des plans d'annotation et affichés dans la structure arborescente. S'il existe aussi des annotations dans la conception, les codes à barres et les annotations sont placés dans des dossiers distincts de la structure arborescente. Les codes à barres peuvent être répétés de la même façon que les annotations.

Pour ajouter un code à barres

1. Sélectionnez l'outil Code à barres dans le groupe AnnotationInformations que vous pouvez ajouter à un tracé (annotations, cotes, tolérances géométriques, marques centrales, nomenclatures, etc.). de l'onglet DétailAspects d'une conception incorporés pour communiquer avec d'autres personnes ou pour soumettre la conception pour révision. Utilisez les outils de l'onglet Détail pour annoter les conceptions, créer des feuilles de mise en plan et réviser les modifications de conception. Vous pouvez personnaliser les paramètres de détail afin de vous conformer aux normes ou de créer votre propre style personnalisé..
2. (Facultatif) Modifiez les options d'affichage
   • Type : Choisissez l'un des nombreux types standard dans la liste déroulante (par défaut 'Code 2 sur 5')
   • Afficher le texte : Case à cocher permettant d'afficher ou de masquer le texte du code à barres
3. Placez le code à barres sur un plan d'annotation
4. Continuez à placer des codes à barres ou quittez l'outil

Pour modifier un code à barres

Sélectionnez un code à barre et modifiez une des propriétés suivantes :

• Type : Choisissez un des nombreux types standard dans le menu déroulant (le type par défaut est 'Code 2 de 5').
• Données : Il s'agit du texte affiché (le texte par défaut est '123456').
• Largeur du module : Saisissez une valeur pour la largeur du module. Il s'agit de la plus petite largeur et/ou longueur d'un espace, d'une barre ou d'un point dans le symbole du code à barres.
• Largeur : Saisissez une valeur pour la largeur.
• Hauteur : Saisissez une valeur pour la hauteur.
• Afficher Texte : Vrai ou Faux.

La largeur du module et la largeur sont couplées. Le fait d'en spécifier une permettra de définir l'autre.

Pour afficher un code à barres et masquer le plan

1. Créez un calque pour les plans d'annotation

2. Placez le plan d'annotation sur le calque.

3. Désactivez la visibilité du calque qui contient le plan d'annotation.
