Vérifier la géométrie

Vous pouvez vérifier la géométrie des solides et des surfaces, et ce pour toutes les erreurs ACISMoteur de modélisation par Spatial Corporation. Vous pouvez importer et exporter les fichiers ACIS (.sat et .sab). possibles. Sélectionnez les erreurs et les avertissements dans la boîte de dialogue pour mettre en surbrillance la géométrie associée dans la fenêtre de conception (voir ci-dessous).

Pour vérifier la géométrie d'un objet

1. Cliquez du bouton droit sur un solide ou une surface dans la structure arborescente.

2. Sélectionnez Vérifier la géométrie.

   Vous pouvez cliquer sur Arrêter dans la barre d'état ou appuyer sur Echap pour annuler l'opération le cas échéant.

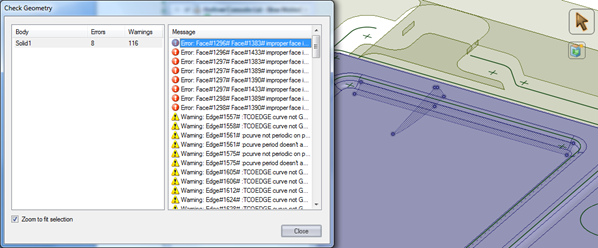

   La boîte de dialogue qui s'ouvre répertorie les erreurs et les avertissements détectés.

3. Sélectionnez les erreurs et les avertissements dans la boîte de dialogue pour mettre en surbrillance la géométrie associée dans la fenêtre de conception.

4. Sélectionnez Zoom pour ajuster la sélection pour effectuer automatiquement un zoom avant dans la zone problématique dans la fenêtre de conception.

5. Lorsque vous avez terminé, cliquez sur Fermer.
